Kutu Tipi Trafo Merkezi Nedir?

ne yaniA Kutu Tipi Trafo Merkezi?

A Kutu Tipi Trafo Merkeziolarak da bilinir prefabrikveya kompakt trafo merkezi,  geleneksel bir elektrik trafo merkezinin tüm temel bileşenlerini hava koşullarına dayanıklı tek bir metal muhafazada birleştiren, fabrikada monte edilmiş, kapalı bir ünitedir. Orta gerilimden (MV) alçak gerilime (LV) kadar güç dönüşümü ve dağıtımı için tasarlanmıştır.

Bunu, büyük, tuğla ve harçtan yapılmış trafo merkezi binalarının yerini alan bir "tak ve çalıştır" güç dağıtım istasyonu olarak düşünün.

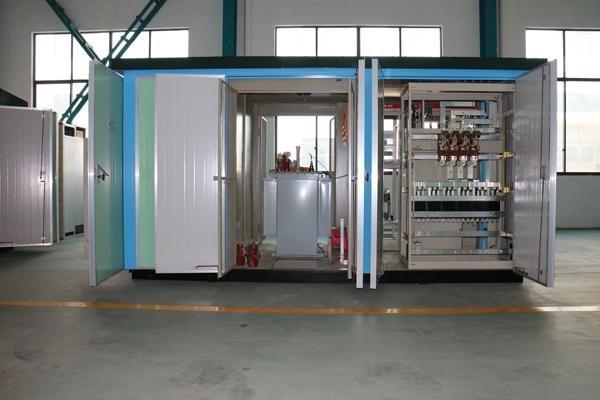

Bir bileşenin bileşenlerikutu tipi trafo merkezi

A kutu tipi trafo merkezi üç ana bölmeden oluşacak şekilde tasarlanmıştır: yüksek gerilim şalt sistemi, transformatör ve alçak gerilim dağıtım ekipmanı. Her bölme, verimli güç dönüşümü ve dağıtımının sağlanmasında kritik bir rol oynar.

Yüksek Gerilim Şalt Tesisi

Tipik olarak 10 kV veya 35 kV nominal gerilimde çalışır.

Yerli veya ithal ring ana üniteleri ve vakumlu devre kesicilere sahiptir.

Güvenliği artırmak için akım sınırlayıcı sigortalarla donatılmıştır.

Transformatörler

Hem yağa batırılmış hem de kuru tip konfigürasyonlarda mevcuttur.

1600 kVA'ya kadar transformatörleri barındırabilme kapasitesine sahiptir.

Yalıtımlı veya metalik malzemelerden yapılmış koruyucu bir muhafazaya sahiptir.

Alçak Gerilim Dağıtım Ekipmanları

Güç dağıtım panelleri, aydınlatma panelleri, ölçüm panelleri ve reaktif güç kompanzasyon panellerini içerir.

Otomatik sıcaklık ve yoğuşma kontrol sistemleriyle donatılmıştır.

Kullanıcı ucuna verimli güç dağıtımı sağlanmasına yardımcı olur.

Konteyner Tipi Trafo Merkezlerinin Özellikleri

(1) İleri teknoloji, güvenli ve güvenilir; (2) Yüksek derecede otomasyon; (3) Fabrika prefabrikasyonu; (4) Esnek yapılandırma seçenekleri; (5) Hızlı sonuçlarla uygun maliyetli; (6) Kompakt ayak izi; (7) Çevreyle iyi uyum sağlayan, estetik açıdan hoş tasarım.

Kutu Tipi Trafo Merkezlerinin Sınıflandırılması

1) Modüler tip. Yüksek ve alçak gerilim şalt sistemi ve transformatör, yüksek ve alçak gerilim dağıtım ekipmanı içinde ayrılmış bir çalışma koridoru ile metal bir mahfaza içine yerleştirilmiştir. Bu tip konteyner tipi trafo merkezinin boyutu nispeten büyüktür ve günümüzde nadiren kullanılmaktadır.

(2) Entegre ünite tipi. Mevcut komple ekipman setlerini kullanmak yerine, yüksek ve alçak gerilim kontrol ve koruma cihazları, tek bir ünite oluşturacak şekilde doğrudan muhafazanın içine monte edilir. Bakım gerektirmeden çalışacak şekilde tasarlanan bu muhafazalarda çalışma koridoru yoktur ve kompakttır; Avrupa tarzı veya standart tip kutu tipi trafo merkezleri olarak da bilinirler.

(3) Entegre Tip. Bu tasarım, hem yüksek hem de alçak gerilim dağıtım ekipmanlarını ve transformatörün ana gövdesini, tek bir ünite oluşturacak şekilde transformatör yağ deposu içinde bir arada barındırarak yüksek gerilim kontrol ve koruma cihazlarını basitleştirir. Aynı kapasitedeki yağa batırılmış bir transformatörle karşılaştırılabilecek bir hacme sahip olduğundan daha da kompakttır; Avrupa tarzı kutu tipi bir trafo merkezinin yaklaşık üçte biri boyutundadır. Aynı zamanda Amerikan tarzı kutu tipi trafo merkezi veya kompakt tip kutu tipi trafo merkezi olarak da bilinir.

Türleri ve Modellerikutu tipi trafo merkezis

kutu tipi trafo merkeziFarklı operasyonel ihtiyaçları karşılamak için çeşitli model ve konfigürasyonlarda mevcuttur. Her model, belirli avantajlar sunmak ve kullanıcıların benzersiz gereksinimlerini karşılamak üzere dikkatle tasarlanmıştır.

Ortak Modeller

Yüksek Gerilim Şalt Cihazları Modelleri

Kuru Tip Trafo Kabini Modelleri

Alçak Gerilim Hücre Modelleri

Küresel Standart Modeller

Avrupa Tarzı: Merkezi bileşenlerle daha büyük boyut.

Amerikan Tarzı: Daha iyi soğutma performansı sunar ancak boyutu daha büyüktür.

Entegre: Daha az yer kaplar ancak Amerikan tarzına benzer avantajlar sunar.

Çalıştırma ve Bakım Yönergeleri

Etkili işletme ve bakım stratejileri, ekipmanın ömrü ve güvenilirliği açısından kritik öneme sahiptir.kutu tipi trafo merkeziS. Düzenli denetim ve bakım faaliyetleri beklenmedik arızaları önler ve kesintisiz güç kaynağı sağlar.

Temel Operasyonel Gereksinimler

Su girişini önlemek için yükseltilmiş bir platform üzerine monte edin.

Güvenliği sağlamak için topraklama ızgarasına güvenilir bir bağlantı sağlayın.

Trafo merkezinin etrafındaki alanı temiz ve kalıntılardan arındırılmış tutun.

Düzenli Denetimler ve Bakım

Yüksek gerilim ekipmanlarını ve transformatörleri düzenli olarak inceleyin.

Güvenli çalışmayı sağlamak için yalıtım testleri yapın.

Aşırı ısınmayı önlemek için soğutma sisteminin bakımını yapın.

Zorluklar ve Dikkat Edilmesi Gerekenler

Sırasındakutu tipi trafo merkeziPek çok avantajın yanı sıra, dikkatle değerlendirilmesi gereken zorluklar da vardır. Bu zorluklar, çevresel etki ve operasyonel sınırlamalar da dahil olmak üzere çeşitli hususları kapsamaktadır.

Çevre ve Güvenlik Hususları

Aşırı ısınma riski ve yeterli havalandırma ihtiyacı.

Malzemelerin uygunsuz şekilde imha edilmesinden kaynaklanan potansiyel çevresel etkiler.

Yetkisiz erişimi önlemek için güvenlik önlemleri.

Operasyonel Sınırlamalar

Bazı transformatör modellerinin kapasite sınırlamaları.

Operasyonel sorunları önlemek için sürekli bakım ihtiyacı.

Mevcut sistemlerle entegrasyonla ilgili zorluklar.

Çözüm

Kutu tipi bir trafo merkezi, OG-LV güç dönüşümü ve dağıtımı için fabrikada monte edilen kapalı bir metal ünitedir ve geleneksel trafo merkezlerine "tak ve çalıştır" alternatifi olarak çekirdek bileşenleri (yüksek gerilim şalt sistemi, transformatör, alçak gerilim ekipmanı) entegre eder.

Üç ana tipi (modüler, Avrupa tarzı, Amerikan tarzı) ve farklı ihtiyaçları karşılayacak çeşitli modelleri ile ileri teknoloji, esnek konfigürasyon, kompakt boyut ve maliyet etkinliği özelliklerine sahiptir. Aşırı ısınma ve entegrasyon sorunları gibi zorlukların üstesinden gelmek için doğru çalıştırma ve bakım şarttır.

CEHO Electric, tüm standart modelleri kapsayan özel çözümler (voltaj, kapasite, uygulama senaryoları) sunarak esnek kişiselleştirme temel avantajıyla öne çıkıyor. Stabilite için yüksek kaliteli çekirdek bileşenler ve sıkı bir şekilde kontrol edilen transformatörlerin yanı sıra akıllı düşük voltaj kontrolü kullanır. Standartlaştırılmış prefabrikasyon, kullanıcı dostu bakım ve profesyonel satış sonrası hizmet ile verimli, güvenli ve uygun maliyetli güç çözümleri sunar.

İlgili ihtiyaçlarınız varsa, daha fazla bilgi için lütfen web sitemizi ziyaret edin veya doğrudan profesyonel ekibimize danışın. Unutmayın, seçimCEHO güvenilirliği ve yeniliği seçmek anlamına gelir!

Kutu Tipi Trafo Merkezi (Prefabrik/Kompakt Trafo Merkezi) SSSS

Temel Bilgiler

S1: Kutu tipi trafo merkezi nedir?

C: Prefabrik veya kompakt trafo merkezi olarak da adlandırılan kutu tipi trafo merkezi, geleneksel bir elektrik trafo merkezinin tüm temel bileşenlerini tek, hava koşullarına dayanıklı bir metal muhafazaya entegre eden, fabrikada monte edilmiş, kapalı bir ünitedir. Orta gerilimden (MV) alçak gerilime (LV) kadar güç dönüşümü ve dağıtımı için kullanılır ve büyük tuğla ve harç trafo merkezleri binalarına "tak ve çalıştır" alternatifi görevi görür.

S2: Kutu tipi trafo merkezinin ana bileşenleri nelerdir?

C: Her biri güç dönüşümü ve dağıtımında kritik role sahip üç ana bölmeden oluşur:

Yüksek gerilim şalt sistemi: Genellikle 10 kV veya 35 kV'ta çalışır, halka ana üniteler, vakumlu devre kesiciler ve akım sınırlayıcı sigortalarla donatılmıştır.

Transformatörler: Koruyucu yalıtımlı veya metalik mahfazalı, 1600 kVA'ya kadar kapasiteye sahip, yağlı ve kuru tip konfigürasyonlarda mevcuttur.

Alçak gerilim dağıtım ekipmanı: Güç dağıtım panellerini, aydınlatma panellerini, ölçüm panellerini, reaktif güç kompanzasyon panellerini ve otomatik sıcaklık/yoğuşma kontrol sistemlerini içerir.

Özellikler

S3: Kutu tipi trafo merkezlerinin temel özellikleri nelerdir?

C: Ana özellikler şunlardır: (1) İleri teknoloji, güvenli ve güvenilir; (2) Yüksek derecede otomasyon; (3) Fabrika prefabrikasyonu; (4) Esnek yapılandırma seçenekleri; (5) Hızlı sonuçlarla uygun maliyetli; (6) Kompakt ayak izi; (7) Çevreyle uyum sağlayan, estetik açıdan hoş tasarım.

Sınıflandırma ve Modeller

S4: Kutu tipi trafo merkezlerinin ana sınıflandırmaları nelerdir?

C: Üç ana tür vardır:

Modüler tip: Yüksek ve alçak gerilim şalt sistemi ve transformatör, operasyonel koridoru olan metal bir muhafaza içindedir; nispeten büyük ve artık nadiren kullanılıyor.

Entegre ünite tipi: Yüksek ve alçak gerilim kontrol/koruma cihazları doğrudan muhafazaya monte edilir (çalışma koridoru yoktur), bakım gerektirmez, kompakt; Avrupa tarzı veya standart tip olarak da adlandırılır.

Entegre Tip: Yüksek ve alçak gerilim dağıtım ekipmanı ve transformatör ana gövdesi, daha kompakt (Avrupa tarzının yaklaşık 1/3'ü boyutunda) transformatör yağ deposunda bulunur; Amerikan tarzı veya kompakt tip olarak da adlandırılır.

S5: Hangi kutu tipi trafo merkezlerinin modelleri mevcuttur?

C: Farklı ihtiyaçları karşılayacak çeşitli modeller mevcuttur, bunlar arasında: Yüksek Gerilim Şalt Donanımı Modelleri, Kuru Tip Trafo Kabini Modelleri, Alçak Gerilim Şalt Donanımı Modelleri, Global Standart Modeller (Avrupa Tarzı: merkezi bileşenlerle daha büyük; Amerikan Tarzı: daha iyi soğutma ancak daha büyük; Entegre: Amerikan tarzı avantajlara sahip daha küçük ayak izi).

İşletme ve Bakım

S6: Kutu tipi trafo merkezleri için temel operasyonel gereksinimler nelerdir?

C: Temel gereksinimler şunlardır: (1) Su girişini önlemek için yükseltilmiş bir platform üzerine kurun; (2) Güvenlik için topraklama ızgarasına güvenilir bağlantı sağlayın; (3) Trafo merkezinin etrafındaki alanı temiz ve kalıntılardan arındırılmış tutun.

S7: Kutu tipi trafo merkezleri için hangi düzenli denetimler ve bakımlar gereklidir?

C: Düzenli bakım şunları içerir: (1) Yüksek gerilim ekipmanının ve transformatörlerin incelenmesi; (2) Güvenli çalışmayı sağlamak için yalıtım testlerinin yapılması; (3) Aşırı ısınmayı önlemek için soğutma sisteminin bakımının yapılması.

Zorluklar ve Dikkat Edilmesi Gerekenler

S8: Kutu tipi trafo merkezleri için hangi çevresel ve güvenlik hususlarına dikkat edilmelidir?

C: Önemli hususlar şunlardır: (1) Yeterli havalandırma gerektiren aşırı ısınma riski; (2) Uygunsuz malzeme imhasından kaynaklanan potansiyel çevresel etkiler; (3) Yetkisiz erişimi önlemek için güvenlik önlemleri.

S9: Kutu tipi trafo merkezlerinin operasyonel sınırlamaları nelerdir?

C: Ana sınırlamalar şunlardır: (1) Belirli transformatör modellerinin kapasite sınırlamaları; (2) Operasyonel sorunlardan kaçınmak için sürekli bakım ihtiyacı; (3) Mevcut sistemlerle entegrasyondaki zorluklar.
