LZZB Epoksi Reçine Döküm Yalıtımlı Direk Tipi Akım Trafosu

LZZB Epoksi Reçine Döküm Yalıtımlı Direk Tipi Akım Trafosu, epoksi reçine döküm kolon yapısına sahip tamamen kapalı bir üründür. Nominal frekansı 5DHz / 60Hz ve nominal voltajı 40,5kV olan güç sistemlerinde elektrik enerjisini ve akımı ölçmek için röle korumasına uygulanabilir. Bu ürünün özellikleri arasında yüksek dinamik termal stabilite, iki kat daha büyük çıkış kapasitesi, istikrarlı yalıtım performansı ve kir direnci yer alır.

LZZBJ9-35'in birincil sargısı, ikincil sargısı, halka çekirdeği ve bobini epoksi reçine döküm izolatörlerle sarılmıştır. Mükemmel ısı yalıtım performansı ve nem geçirmezlik kapasitesine sahip, tamamen kapalı bir yapıdır. İkincil kablolama noktasında bir bağlantı kutusu bulunmaktadır. Bağlantı kutusunun ön ve yan taraflarında kablo çıkışı terminaliyle eşleşen ve kablo çıkışı için kullanılan birer delik bulunur. Ürünün taban plakası üzerinde montaj için topraklama cıvatası ve dört adet montaj deliği bulunmaktadır.

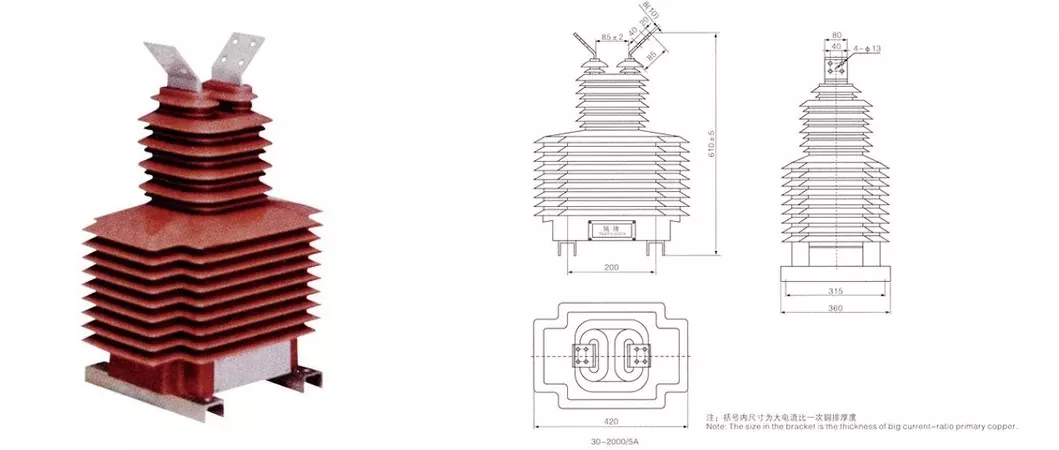

Ürün Çizimi

Ana Teknik parametre (LZZB9-35/250W1)

1. Anma yalıtım seviyesi: 40,5/95/185kV

2. Yükün güç faktörü: cos ø=0,8(Gecikmeli)

3. Nominal ikincil akım: 5A(veya 2A,1A)

4. Anma Frekansı: 50Hz veya 60Hz

5. Ortam Sıcaklığı: -5°C~+40°C

6.Ürün standardı: IEC185,GB1208-2006

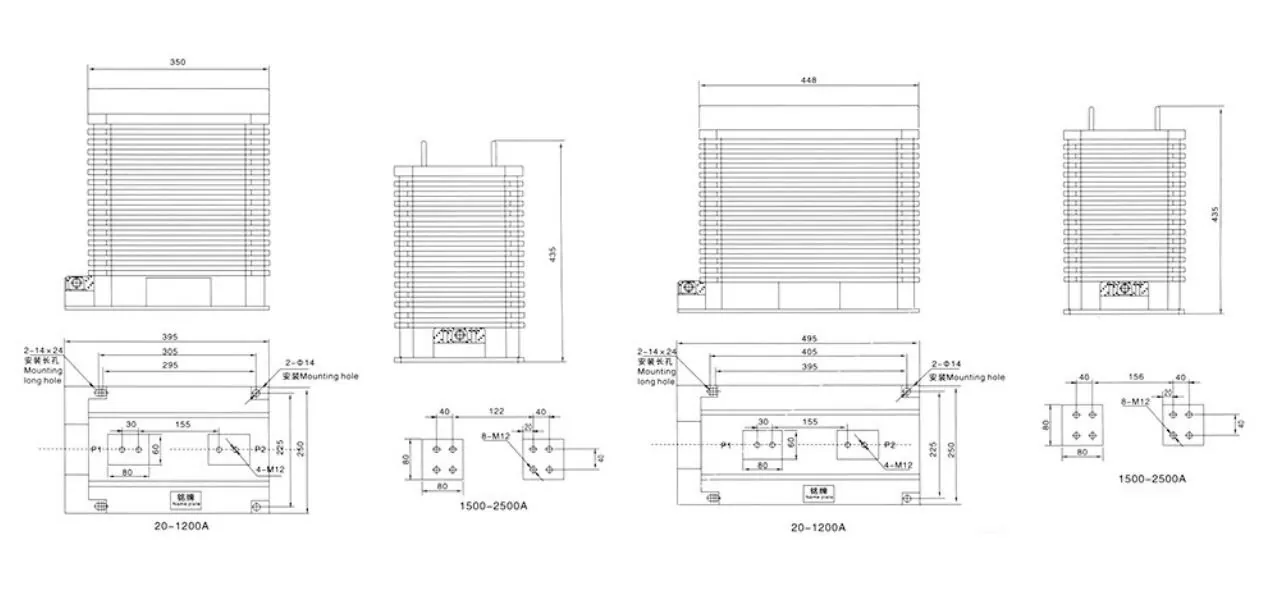

Genel Boyut

LZZB Epoksi Reçine Döküm Yalıtımlı Direk Tipi Akım Trafosu, hava yalıtımlı anahtar kabinleri KYN28A, XGN15 ve HXGN17'ye uygulanır. Halka ana üniteler, kutu tipi transformatörler ve kablo dağıtım kutuları için yüksek gerilim odaları; Enerji santrali elektrik tüketimi, endüstriyel ve madencilik dağıtım odası ölçüm/koruma; Yüksek rakımlı, yüksek nemli ve aşırı kirli alanlar (artırılmış tırmanma mesafesine sahip kirlilik önleyici tip isteğe bağlıdır)

SSS

S: Nasıl test ettiniz?

C: Lütfen personelimize danışın. Test sürecini ayrıntılı olarak açıklayacak.

S: fiyat koşulları nedir?

C: FOB, CFR ve CIF gereksinimlerinize bağlıdır.

S: Çizimimiz yoksa benim için çizim yapabilir misin?

C. Evet, bize ayrıntılı olarak teknik özellikler verebilirseniz size çizimi göndereceğiz.

S: Numuneyi ne zaman alabilirim?

A: Numune özelliklerine bağlıdır.

S: Ürünü kataloğunuzda bulabilirim; bu ürünü benim için yapabilir misin?

C: Evet, kataloglardaki tüm ürünleri yapabiliriz.
