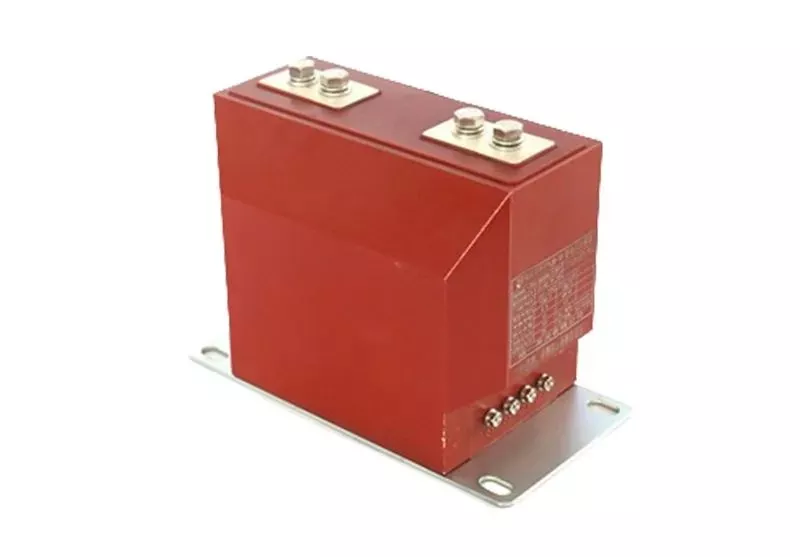

LZZBJ Takviyeli Epoksi Reçine Döküm Direk Tipi Akım Trafosu

LZZBJ Güçlendirilmiş Epoksi Reçine Döküm Direk Tipi Akım Trafosu Ceho fabrikasının ürünlerinden biridir, seçmeniz için farklı tipte elektrikli cihazlar sunabilir ve rekabetçi fiyatlar sunabiliriz. Siz de kaliteli, yüksek verimli ve bakımı kolay çözümler elde etmek istiyorsanız hemen bizimle iletişime geçerek fabrika fiyat listemizi alabilirsiniz. Hem yeni hem de eski müşteriler memnuniyetle karşılanmaktadır.

Talep Gönder

Ürün Açıklaması

Ceho, yüksek kaliteli LZZBJ Takviyeli Epoksi Reçine Döküm Direk Tipi Akım Transformatörleri sağlar. Çatlamaya dayanıklı ve darbeye dayanıklı, yüksek mekanik gerilime sahip dolaplar için uygundur; Tamamen yalıtılmış sütun: P1/P2, M10-M16 bakır/alüminyum çubuklar veya çift delikli çubuklardır, 4 × Φ 14 mm tabana sahiptir ve herhangi bir yöne monte edilebilir; Transformatörde benimsenen mikrokristalin alaşım veya yüksek kaliteli silikon çelik levha çekirdek, yüksek manyetik geçirgenlik ve iyi hata doğrusallığı özelliklerine sahiptir. İkincil terminal: Koruyucu kapağın içinde 6-12 çekirdek, çift sargı (0,2S/0,5/5P10/10P10) veya üç sargı (ölçüm + koruma + artık) ile genişletilebilir; Düşük sıcaklık: -25 °C ila +40 °C, yükseklik: ≤ 2.000 m (plato tipi için 3.000 m), nem: %95, yoğuşmasız; Alev geciktirici sınıf V-0, CTI ≥ 600, RoHS ile uyumlu;Ağırlık: 10 kV sınıfı için 25-35 kg; 24 kV sınıfı 32-45 kg 40,5 kV sınıfı ≤ 81 kg.

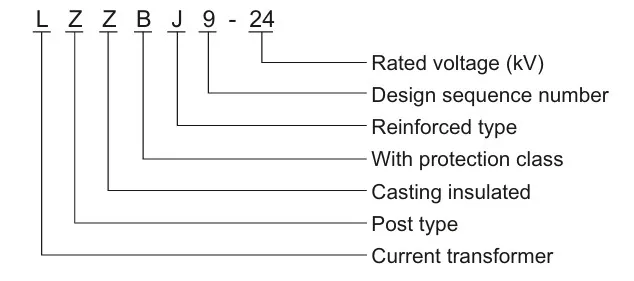

Modeli

Ürün Parametreleri

HAYIR	Öğe			Birim	Değer
1	Nominal gerilim			KV	40.5
2	Anma yalıtımı seviye	Güç frekansı dayanım gerilimi	Kuru test		95
			Islak test		80
		Yıldırım darbesine dayanıklılık voltaj (tepe)			185
3	Nominal akım			A	1250,1600,2000
4	Nominal kısa devre kesme akımı			KA	20,25,31,5
5	Nominal işlem sırası				0-0.3s-kombinasyonu-180s-kombinasyonu
6	Nominal kısa devre akımı kesme süreleri			kez	12
7	Nominal kısa devre kapatma akımı (tepe)			KA	50,63,80
8	Nominal tepe dayanım akımı
9	Nominal kısa süreli dayanım akımı			KA	20,25,31,5
10	Nominal kısa devre sürekli akımı			S	4
11	Ortalama açılma hızı			m/sn	1,5±0,2
12	Ortalama kapanma hızı				0,7±0,2
13	Kontak kapanış geri dönüş süresi			s	≤2
14	Üç fazlı kombine (dakika) kapısı senkron zaman farkı				≤2
15	Kapanış zamanı				≤150
16	Açılış zamanı				≤60
17	Mekanik ömür			kez	10000
18	Nominal çalışma voltajı ve yardımcı devre nominal voltajı			V	DC220,110,24
					AC220,110,24
19	Faz devresi başına DC direnci (trafosuz)			m Ah	≤100
20	Dinamik ve statik temaslar aşınma kalınlığına izin verir			mm	3
21	ağırlık			kilogram	800

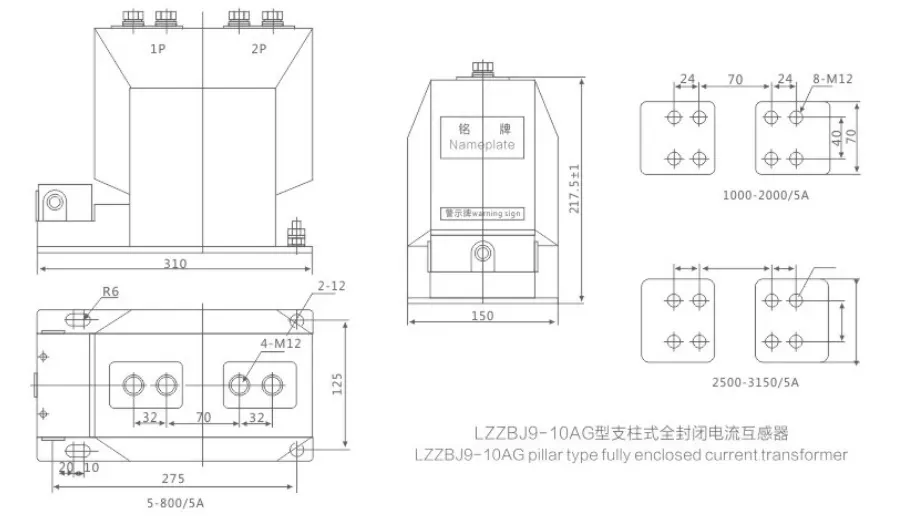

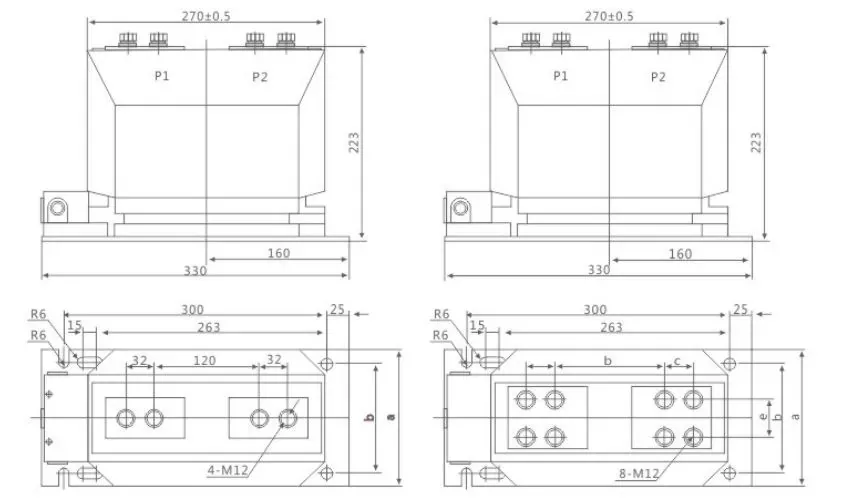

Çizim

Hızlı Seçim Kontrolü

1. Nominal gerilim → 7,2kV / 12kV / 24kV / 40,5kV'yi seçin

2. Nominal primer akım → Yük veya bara özelliklerine göre (100A, 300A, 600A, 1,250A)

3. Doğruluk ve yük → Ölçüm 0,2S/0,5 (10-20 VA); 5P10/10P15'i koruyun (15-30 VA)

4. Kısa süreli termal akım → Sistem kısa devre akımını eşleştirin (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Kurulum yöntemi → Sütun dik/yan kurulum/baş aşağı kurulum; Taban 4-M12 genişletme cıvatalarıyla sabitlenmiştir

6. Özel Gereksinimler: Yüksek rakım 3.000m, düşük sıcaklık -40 °C, kirlilik önleme Grade III, ikili dönüşüm oranı, musluk tipi, koruyucu kapaklı
