Yüksek Gerilim Şalt Donanımı Güç Sistemlerinin Güvenli ve Kararlı Çalışmasını Nasıl Sağlar?

Yüksek Gerilim Şalt Donanımı Güç Sistemlerinin Güvenli ve Kararlı Çalışmasını Nasıl Sağlar?

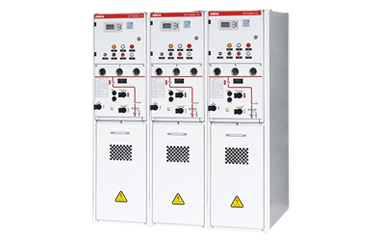

I. Yüksek Gerilim Şaltının Temel Tanımı ve Sektördeki Konumlandırılması

Yüksek gerilim şalt sistemi, güç iletim ve dağıtım sistemindeki temel eksiksiz bir güç dağıtım ekipmanı setidir. Genel enerji endüstrisi standartlarına göre, özellikle yüksek voltajlı güç devrelerinin bağlantısını, bağlantısını kesmeyi, izlemeyi, korumayı ve kontrolünü gerçekleştirebilen, nominal çalışma voltajı 36kV'tan yüksek olan kapalı şalt sistemini ifade eder. Sıradan düşük voltajlı güç dağıtım ekipmanından farklı olarak, yüksek voltajlı şalt sistemi uzun süre şarjlı bekleme durumundadır, çoğu zaman kapalı konumda kalır ve son derece düşük ekipman hata toleransı ve son derece yüksek güvenilirlik gereksinimleriyle yalnızca ekipman bakımı, hat arızaları ve güç şebekesi dağıtımı sırasında açma ve açma işlemlerini gerçekleştirir.

Enerji şebekelerinin, enerji santrallerinin, endüstriyel ve madencilik işletmelerinin ve büyük ölçekli bina enerji dağıtım sistemlerinin önemli bir merkezi olan yüksek gerilim şalt sistemi, güç kaynağının istikrarını, güvenliğini ve sürekliliğini doğrudan belirler. Sadece aşırı yük, kısa devre ve yıldırım aşırı gerilimi gibi arıza akımlarını doğru bir şekilde kesmekle kalmaz, aynı zamanda elektrik enerjisinin makul dağılımını, hat izolasyonunu ve ekipman korumasını da gerçekleştirerek onu yüksek ve alçak gerilim güç dağıtım sisteminde vazgeçilmez bir çekirdek ekipman haline getirir. Geçtiğimiz 15 yılda, güç zekasının geliştirilmesi ve çevre dostu hale getirilmesiyle birlikte, yüksek gerilim devre kesicilerin teknolojisi hızla yenilendi. Minimum yağlı devre kesiciler ve hava üflemeli devre kesiciler kademeli olarak yükseltildi ve kükürt heksaflorür (SF6) devre kesiciler, mükemmel izolasyon ve ark söndürme performanslarından dolayı mevcut yüksek gerilim şalt donanımının ana çekirdek konfigürasyonu haline geldi.

II. Şalt Gerilim Seviyelerinin Tam Kategori Bölümü

Nominal çalışma voltajına göre, enerji endüstrisi şalt cihazlarını üç kategoriye ayırır: düşük voltaj, orta voltaj ve yüksek voltaj. Üç ekipman türü, farklı güç dağıtım senaryolarının ihtiyaçlarına uyum sağlayan uygulama senaryoları, yapısal konfigürasyon ve güvenlik standartlarında önemli farklılıklara sahiptir:

1. Alçak Gerilim Şalt Sistemi (AG)

Nominal çalışma gerilimi ≤ 1kV ile, esas olarak güç dağıtım transformatörlerinin alçak gerilim tarafına kurulur ve endüstriyel atölyeler, ticari binalar ve konut toplulukları gibi terminal güç dağıtım senaryolarında yaygın olarak kullanılır. Basit yapısı, rahat çalışması ve düşük bakım maliyeti ile terminal elektrik enerjisinin dağıtımından ve temel devre korumasından sorumludur.

2. Orta Gerilim Hücresi (OG)

Nominal çalışma voltajı aralığı 1kV ~ 75kV'dir. Endüstriyel üretimde ve küçük ve orta ölçekli trafo merkezlerinde yaygın olarak kullanılan bir ekipmandır. Esas olarak jeneratörlere, besleyici devrelere, büyük motorlara, bölgesel iletim ve dağıtım hatlarına ve diğer ekipmanlara, güç dağıtım verimliliği ve arıza koruma yetenekleri dikkate alınarak ve orta uç güç iletim senaryolarına uyarlanarak uyarlanmıştır.

3. Yüksek Gerilim Şalt Sistemi (HV)

Nominal çalışma gerilimi ≥ 75kV olan bu cihaz, yüksek gerilim enerji iletimi ve dağıtımı için özel bir ekipmandır. Yüksek voltaj, büyük akım ve yüksek yüklü çalışma koşulları için tasarlanan bu ürün, eksiksiz bir gelişmiş güvenlik koruma cihazları ve hassas izleme bileşenleri seti ile donatılmıştır. Esas olarak büyük trafo merkezleri, enerji santralleri, şehirler arası iletim hatları, petrokimya endüstrisi ve metalurji ağır sanayi gibi yüksek riskli ve yüksek yüklü güç senaryolarında kullanılır ve yüksek gerilim enerji şebekelerinin istikrarlı çalışmasının temel garantisidir.

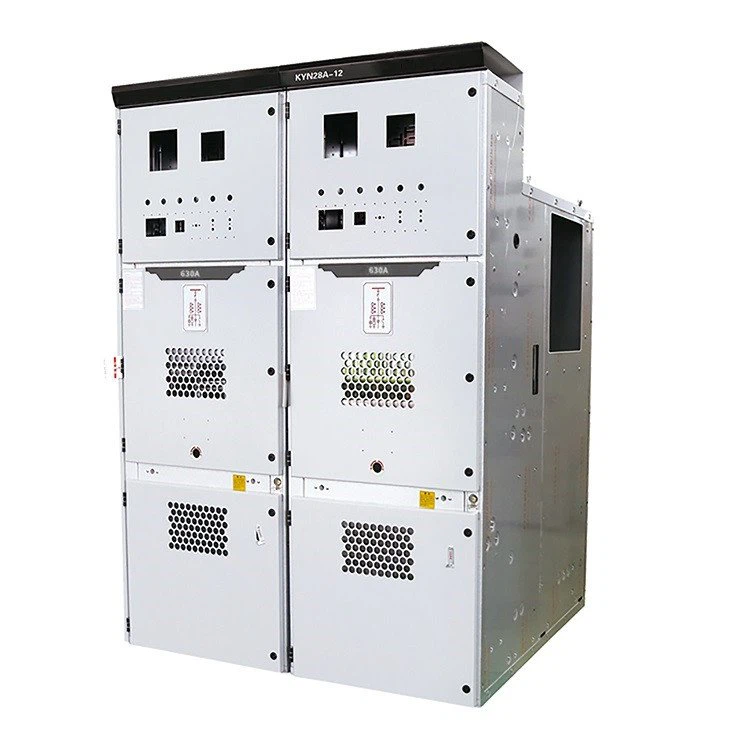

III. Yüksek Gerilim Şaltının Komple Çekirdek Bileşenleri ve İşlevlerinin Ayrıntılı Açıklaması

Yüksek gerilim şalt sistemi, iç ve dış kurulum formlarına bölünmüş modüler kapalı bir kabin yapısına sahiptir. Tamamı üç modülden oluşur: birincil ana devre ekipmanı, ikincil kontrol ve izleme ekipmanı ve güvenlik koruma ekipmanı. Tüm bileşenler eksiksiz bir güç dağıtımı, koruma ve izleme sistemi oluşturmak için birlikte çalışır. Temel bileşenlerin işlevleri aşağıdaki gibidir:

1. Yüksek Gerilim Devre Kesici (Çekirdek Yürütme Bileşeni)

Yüksek gerilim şalt cihazının "kalbi" olarak bilinen bu bileşen, yüklü devreleri açıp kapatabilen ve kısa devre arıza akımlarını kesebilen tek çekirdek bileşendir. Ekipmanın tepki hızı milisaniyeye ulaşabilir. Hatta aşırı yük, kısa devre, sızıntı ve diğer arızalar meydana geldiğinde arıza devresini anında kesebilir, arızanın yayılmasını önleyebilir, arka uç ekipmanlarını ve tüm iletim hattını koruyabilir. Şu anda ana akım tipi, güçlü ark söndürme kabiliyeti, iyi yalıtım performansı, düşük arıza oranı ve uzun hizmet ömrü gibi avantajlara sahip olan ve uzun süreli kesintisiz çalışma koşullarına uyum sağlayan SF6 devre kesicidir.

2. Alet Transformatörleri (İzleme ve Ölçmenin Temeli)

Akım Transformatörleri (CT) ve Gerilim Transformatörleri (VT) olarak ikiye ayrılan bunlar, şalt cihazının "duyu organlarıdır". Temel işlevi, yüksek voltajı ve büyük akımı standart düşük voltaj ve küçük akım sinyallerine dönüştürmektir. Bir yandan cihaz ölçümü ve güç verilerinin izlenmesi için doğru veriler sağlar; diğer taraftan koruyucu rölelere tetikleme sinyalleri vererek otomatik arıza erken uyarı ve açma işlemini gerçekleştirerek güç sisteminin görsel ve kontrollü çalışmasını sağlar.

3. Topraklama Anahtarı (Güvenlik Korumasının Çekirdeği)

Esas olarak ekipman bakım koşullarında kullanılan zorunlu bir güvenlik bileşenidir. Devre kesici ve ayırıcı açılıp kapatıldıktan sonra, topraklama anahtarı hızlı bir şekilde bir topraklama devresi kurabilir, hatta ve ekipmanda kalan indüklenen yükleri ve artık gerilimi tamamen serbest bırakabilir, canlı çalışmanın gizli tehlikesini ortadan kaldırabilir ve bakım personelinin kişisel güvenliğini ve ekipman güvenliğini tam olarak sağlayabilir.

4. Yükseltme/Aşağılama Transformatörü

Hücredeki en büyük ve en pahalı güç dönüşüm ekipmanıdır. Yükseltici transformatörler esas olarak iletim ucunda voltajı artırarak iletim akımını azaltmak ve uzun mesafeli iletimde güç kaybını azaltmak için kullanılır; düşürücü transformatörler, yüksek voltajlı elektrik enerjisini endüstriyel ve sivil ekipmanlara uygun düşük voltajlı elektrik enerjisine dönüştürmek için güç dağıtım terminalinde kullanılır ve elektrik enerjisinin verimli iletimini ve makul şekilde uyarlanmasını sağlar.

5. Bağlantıyı Kesme Anahtarı (İzolasyon Bileşeni)

İzolatör olarak da bilinen ark söndürme fonksiyonu olmayan mekanik manuel anahtardır ve yük ile çalıştırılması kesinlikle yasaktır. Ana işlevi, ekipman ve güç şebekesi arasında fiziksel izolasyon sağlamak, bariz bir kapanma noktası oluşturmak, ekipman bakımı ve hat işletimi ve bakımı için güvenli çalışma koşulları sağlamak ve yüksek voltajlı çalışma için temel güvenlik garantisi cihazıdır.

6. Koruyucu Röle (Akıllı Kontrol Bileşeni)

Şalt donanımının "akıllı beyni", hat voltajı, akım ve sıcaklık gibi çalışma parametrelerini günün 24 saati gerçek zamanlı olarak izleyebilir ve kısa devre, aşırı yük ve toprak hatası gibi anormal çalışma koşullarını doğru bir şekilde tespit edebilir. Bir arıza tespit edildiğinde, derhal devre kesiciyi açmaya tetiklemek için bir talimat gönderir ve aynı zamanda arıza arkını söndürür ve arıza verilerini kaydederek hızlı arıza izolasyonu ve izlenebilirliği gerçekleştirir.

7. Baralar (Elektrik Enerjisi İletim Kanalı)

Düşük empedanslı iletken malzemelerden yapılmış olup, hücre içerisinde elektrik enerjisi iletiminin ana kanalıdır. Devre kesiciler, transformatörler ve transformatörler gibi tüm temel bileşenlerin bağlanmasından, kabin içindeki elektrik enerjisinin verimli ve istikrarlı iletiminin sağlanmasından sorumludur. Malzeme kalitesi ve kurulum süreci, şalt sisteminin genel iletim verimliliğini doğrudan etkiler.

8. Parafudrlar ve Topraklama Izgarası (Aşırı Gerilim Koruma Sistemi)

Parafudrlar, yıldırım aşırı gerilimi ve anahtarlama aşırı gerilimi gibi geçici yüksek gerilim etkileri için özel olarak tasarlanmıştır. Dalgalanma enerjisini hızlı bir şekilde emebilir ve ekipmanın yalıtım katmanlarının yüksek voltajda bozulmasını önleyebilirler; Destekleyici topraklama ızgarası, arıza akımını ve aşırı akımı hızla toprağa iletebilen, geçici yüksek voltaj hasarına karşı ekipman için çift koruma sağlayan yeraltı metal elektrotlarından ve topraklama çubuklarından oluşur.

9. Kontaktör

1kV'nin altındaki düşük voltajlı yardımcı devreler için uygundur; çoğunlukla motorlar, kapasitörler ve aydınlatma ekipmanı gibi yükleri kontrol etmek üzere kontrol devrelerini ve güç devrelerini uzaktan açıp kapatabilir. Devre kesicilerle karşılaştırıldığında kontaktörler daha yüksek çalışma frekansına ve daha uzun mekanik ömre sahiptir, ancak yüksek voltajda arıza kesme kapasitesi yoktur ve yalnızca düşük voltajlı yardımcı kontrol bileşenleri olarak kullanılırlar.

IV. İki Ana Yüksek Gerilim Şalt Cihazı Türü ve Avantajları ve Dezavantajlarının Karşılaştırılması

Farklı yalıtım ortamlarına göre endüstri, yüksek gerilim şalt sistemini iki kategoriye ayırır: Hava Yalıtımlı Şalt Donanımı (AIS) ve Gaz Yalıtımlı Şalt Donanımı (GIS). İkisinin adaptasyon senaryoları, performans özellikleri ve işletme ve bakım maliyetleri açısından önemli farklılıkları vardır:

1. Hava Yalıtımlı Şalt (AIS)

Yalıtım ortamı olarak doğal hava ile geleneksel yüksek gerilim şalt cihazlarının ana tipidir. Temel avantajları basit yapı, düşük maliyet, uygun kurulum, sezgisel arıza teşhisi ve düşük günlük bakım zorluğudur; Dezavantajları ise kabin hacminin büyük olması, izolasyon performansının ortamdan büyük ölçüde etkilenmesi ve nemli, tozlu ve kirli ortamlarda izolasyonun kolay bozulmasıdır. Esas olarak iyi çalışma koşullarına sahip dış mekan konvansiyonel trafo merkezleri ve yüksek gerilim güç dağıtım senaryoları için uygundur.

2. Gaz Yalıtımlı Şalt (GIS)

Yalıtım ve ark söndürme ortamı olarak yüksek saflıkta kükürt hekzaflorür (SF6) gazı kullanılarak, tüm canlı bileşenler gaz dolu kabinde yalıtılmıştır. Temel avantajları kompakt kabin, küçük zemin alanı, istikrarlı yalıtım performansı, dış tozdan, nemden ve sert hava koşullarından etkilenmemesi, son derece yüksek çalışma güvenilirliği ve son derece düşük arıza oranıdır; dezavantajları ise yüksek ekipman maliyeti, karmaşık bakım süreci ve sızdırmazlık performansına ilişkin katı gereksinimlerdir. Esas olarak kentsel çekirdek trafo merkezleri, kapalı makine odaları, zorlu çalışma koşulları ve yüksek yoğunluklu güç iletimi gibi üst düzey senaryolar için uygundur.

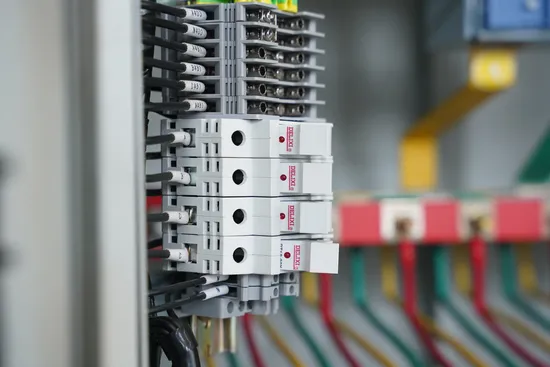

V. Yüksek Gerilim Şaltının Yaygın Arızaları ve Standartlaştırılmış Sorun Giderme Planları

Yüksek gerilim şalt sisteminin genel arıza oranı düşüktür, ancak uzun süreli çalışma, çevresel erozyon, hatalı çalışma ve bileşenlerin yaşlanması çeşitli arızalara neden olabilir. Ön saflarda çalışma ve bakım deneyimi ile birleştirilen bu belge, yüksek frekanslı arızaların nedenlerini ve günlük denetim ve ekipman bakım çalışmalarına uygun standartlaştırılmış çözümleri sıralamaktadır:

1. Çalıştırma kolu kilitlenemiyor: Çoğunlukla paslanma, sıkışma, iç kilitleme mekanizmasının eskimesi veya anahtarların uyumsuzluğundan kaynaklanır. Tedavi yöntemi: Özel çalıştırma anahtarını kontrol edin, kilitleme mekanizmasını temizleyin ve pasını alın, özel yağlama gresi ekleyin ve mekanik kilitlemenin normal çalışmasını sağlamak için hasarlı bileşenleri doğrudan değiştirin.

2. Kabinin içinde anormal gürültü: Temel nedenler, ayırma plakasının gevşek sabitleme vidalarından ve kabloların rakor plakasına temas etmesinden kaynaklanan elektromanyetik titreşimdir. Tedavi yöntemi: Kabin bölme plakasının vidalarını tamamen sıkın ve temas titreşim gürültüsünü ortadan kaldırmak için kablo arayüzünü sabitlemek için sızdırmazlık maddesi uygulayın.

3. Aşırı ısınmış kablo bağlantıları: Esas olarak gevşek cıvatalardan, uzun süreli aşırı yükten ve aşırı temas direncinden kaynaklanır. Arıtma yöntemi: Kesinlikle ekipmanın nominal akımına göre çalıştırın, tüm kablo cıvatalarını sıkın ve eskimiş ve oksitlenmiş baraları ve bağlantıları zamanında değiştirin.

4. Niteliksiz yalıtım testi ve sık toprak arızaları: Ana nedenler çatlak, nem ve kirlenmiş izolatörler olup, bu durum yalıtım performansında önemli bir düşüşe yol açacaktır. Tedavi yöntemi: Hasar görmüş izolatörleri değiştirin, kabinin izolasyon bileşenlerini özel izolasyon temizleme maddeleriyle temizleyin ve izolasyon performansını yeniden sağlamak için nemli alanları iyice kurulayın.

5. Koruyucu kepenklerin anormal açılıp kapanması: Panjurların deformasyonu, hareketli parçalarda yağ eksikliği ve çeşitli eşyaların sıkışması normal açılıp kapanmamasına neden olacaktır. Tedavi yöntemi: Hareketli parçalardaki çeşitli eşyaları temizleyin, deforme olmuş panjurları düzeltin, yağlama yağı ekleyin ve açma ve kapama doğruluğunu ayarlayın.

6. Durum gösterge ışıklarının sönmesi: Yaygın nedenler arasında ampul hasarı, sigorta/direnç yanması, yardımcı anahtarların zayıf teması ve limit anahtarı arızaları yer alır. Tedavi yöntemi: Hasarlı ampulleri ve sigortaları değiştirin, yardımcı anahtarların kontaklarını temizleyin ve terminaldeki devre kesicinin çalışma durumunu kontrol edin.

7. Kontrol ünitesinin düzensiz çalışması: Temel nedenler terminal bloğundaki gevşek vidalar ve kontrol fişinin zayıf temasıdır. Tedavi yöntemi: Sabit hat teması sağlamak için tüm terminal vidalarını sıkın, kontrol konnektörünü yeniden takın ve kilitleyin.

VI. Yüksek Gerilim Şaltının Temel Beş Önleme Koruma Fonksiyonu (Güvenlik Çekirdeği)

Beşli önleme kilitleme işlevi, sektörde zorunlu bir standart konfigürasyon olan yüksek gerilim şalt sisteminin temel güvenlik tasarımıdır. İnsanların hatalı kullanımından kaynaklanan büyük elektrik kazalarını mekanik olarak ortadan kaldırabilir ve yüksek voltajlı çalışma güvenliğinin temel garantisidir:

1. Yükle kapanmayı önleyin: Devre kesici arabası test konumunda kapatıldıktan sonra mekanik kilit, çalışma canlı konumuna itilemeyen arabayı kilitleyerek yük ile kapanma kazasını ortadan kaldırır.

2. Topraklama hattı ile kapanmayı önleyin: Kabinetin topraklama anahtarı kapalı konumda iken kesici kapatılıp açılamaz, bu sayede topraklama hattı sökülmeden cebri güç aktarımından kaynaklanan kısa devre ve patlamanın önüne geçilir.

3. Canlı aralığa yanlışlıkla girilmesini önleyin: Devre kesici kapalı ve gerilim altında çalışma durumundayken kabinetin arka kapısı mekanik kilit ile kilitlenerek açılamaz, personelin canlı alana girmesi ve elektrik çarpması alması engellenir.

4. Topraklama hattının elektrikle sarkmasını önleyin: Devre kesici kapalı ve gerilim altında çalışma durumundayken topraklama ayırıcısının çalışma mekanizması kilitlenerek kapatılamaz ve topraklanamaz, topraklama hattının elektrikle asılı kalmasından kaynaklanan kısa devre arızası ortadan kaldırılır.

5. Bıçağın yük altında çekilmesini önleyin: Devre kesici yük altındayken, araba çalışma konumundan çıkarılamaz ve izolasyon anahtarının yük altında açılması yasaktır.

VII. Tam Metnin Temel Özeti

Yüksek gerilim şalt sistemi, 75kV'un üzerindeki yüksek gerilim güç sistemleri için temel komple güç dağıtım ekipmanı setidir. Devre kesiciler, gösterge transformatörleri, röleler ve topraklama sistemleri gibi modüler bileşenlerin koordineli çalışmasına dayanarak beş temel işlevi birleştirir: elektrik enerjisi dağıtımı, devre kontrolü, arıza koruması, güvenlik koruması ve gerçek zamanlı izleme. Kategoriler açısından esas olarak iki türe ayrılır: Basit yapıya ve uygun işletme ve bakıma sahip AIS hava yalıtımlı şalt sistemi ve istikrarlı performansa sahip ve üst düzey senaryolara uygun GIS gaz yalıtımlı şalt sistemi.

Ekipman bir bütün olarak düşük arıza oranı, uzun servis ömrü ve yüksek güvenilirlik özelliklerine sahiptir ve uzun süre beklemede çalışma durumundadır. Temel güvenlik garantisi, standartlaştırılmış beş önleyici kilitleme tasarımından ve mükemmel aşırı gerilim, aşırı yük ve kısa devre koruma mekanizmalarından gelir. Günlük çalışma hataları çoğunlukla bileşenlerin eskimesi, gevşek kurulum, çevresel erozyon ve yanlış çalıştırmadan kaynaklanır ve düzenli denetim ve standartlaştırılmış çalıştırma ve bakım yoluyla hata olasılığı büyük ölçüde azaltılabilir. Elektrik şebekesi iletimi, endüstriyel güç dağıtımı ve yeni enerji gücü gibi alanlarda, yüksek gerilim şalt sisteminin istikrarlı çalışması, tüm güç sisteminin güvenli, verimli ve sürekli çalışması için temel temeldir.

VIII. Yüksek Frekans SSS (Endüstri Genel)

S1: Yüksek gerilim şalt sistemi ile alçak gerilim şalt sistemi arasındaki temel fark nedir?

A1: Temel farklılıklar nominal voltajda, yalıtım seviyesinde ve işlevsel konumlandırmada yatmaktadır. Yüksek gerilim şalt sistemi (≥75kV), ana hat iletimi için kullanılan yüksek gerilim ark söndürme, kısa devre kesme kapasitesi ve beşli önleme korumasına sahiptir; Alçak gerilim şalt sistemi (≤1kV), basit yapıya sahip ve yüksek gerilim koruması olmayan, yalnızca terminal güç dağıtımı için kullanılır.

S2: GIS ve AIS yüksek gerilim şalt cihazları arasında nasıl seçim yapılır?

Cevap2: Geleneksel dış mekan, iyi çalışma koşulları ve sınırlı bütçe için AIS'yi seçin; Kentsel çekirdek alanlar, kapalı makine odaları, zorlu çalışma koşulları ve sınırlı alan için GIS'i seçin.

S3: Yüksek gerilim şalt sistemi sık sık çalıştırılabilir mi?

Cevap3: Hayır. Yüksek gerilim devre kesicilerinin sık sık yük taşıma işlemi yapması yasaktır; yalnızca düşük voltajlı kontaktörler yardımcı devreleri sıklıkla açıp kapatabilir, aksi takdirde ekipmanın eskimesi hızlanır ve gizli tehlikelere neden olur.

S4: Yüksek gerilim şalt sisteminin beş önleme fonksiyonu manuel olarak serbest bırakılabilir mi?

A4: İzinsiz serbest bırakılması kesinlikle yasaktır. Bakım sırasında ve güvenlik koruma önlemleri alındıktan sonra, yalnızca profesyonel işletme ve bakım personeli teknik özelliklere uygun olarak geçici olarak kilidini açabilir ve işlemden hemen sonra eski haline getirilmelidir.

S5: Aşırı ısınan şalt bağlantılarının ana tehlikeleri ve tedavi prensipleri nelerdir?

Cevap 5: Tehlikeler arasında bileşenlerin yaşlanmasının hızlanması, kısa devrelere ve hatta yangınlara neden olması; tedavi prensipleri: yükü kontrol edin, bağlantıları sabitleyin, eskiyen bileşenleri değiştirin ve aşırı yükü ortadan kaldırın.

S6: Yüksek gerilim şalt cihazının içinde anormal gürültü olması durumunda bakım için kapatılması gerekli midir?

A6: Evet. Anormal gürültü, ekipmandaki anormalliklerin erken uyarısıdır. Uzun süre kontrol edilmezse arızalara neden olur. Çalışmaya devam etmeden önce gizli tehlikeleri kontrol etmek ve ortadan kaldırmak için derhal kapatmak gerekir.

S7: SF6 gaz yalıtımlı şalt donanımı için günlük olarak hangi göstergelerin tespit edilmesi gerekir?

Cevap7: SF6 gazını (basınç, saflık, mikro su) ve kabinin hava sızdırmazlığını düzenli olarak tespit edin ve yalıtım performansını ve mekanik çalışma esnekliğini kontrol edin.
