Orta Gerilim Güç Kablosu

Cceho, rekabetçi fabrika fiyatlarıyla OEM/ODM hizmetleri sunan lider bir orta gerilim güç kablosu üreticisi ve tedarikçisidir! Endüstriyel ve ticari tesislerdeki dağıtım devreleri için 5kV-35kV arası nominal kablo kullanılır. Orta Gerilim Güç Kablosu, ıslak veya kuru yerlerde kullanıma uygundur; kanallara, kanallara ve açık havaya monte edilir, NEC'in izin verdiği şekilde havadan veya doğrudan gömülür. Sıcaklık 105°C'yi (MV105) aşmamalıdır.

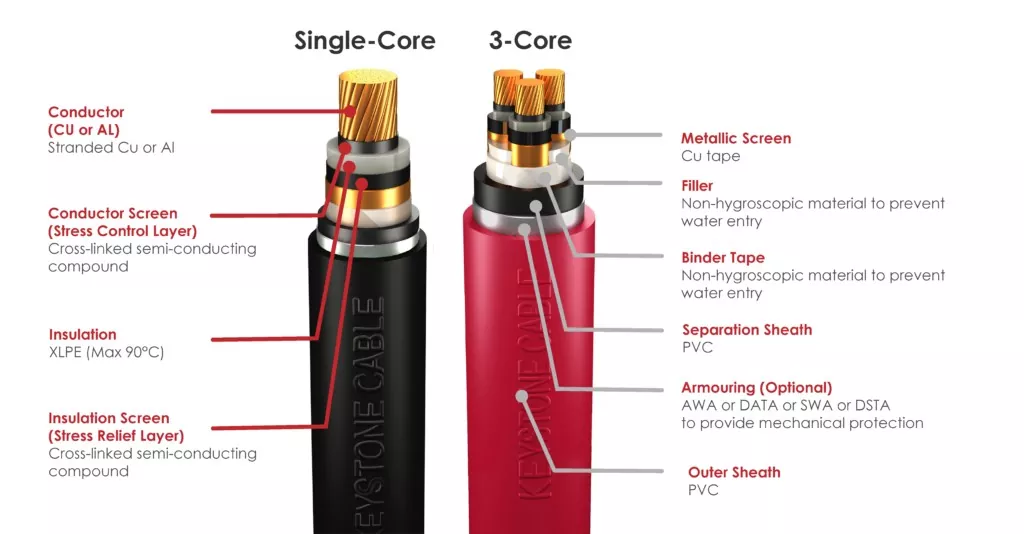

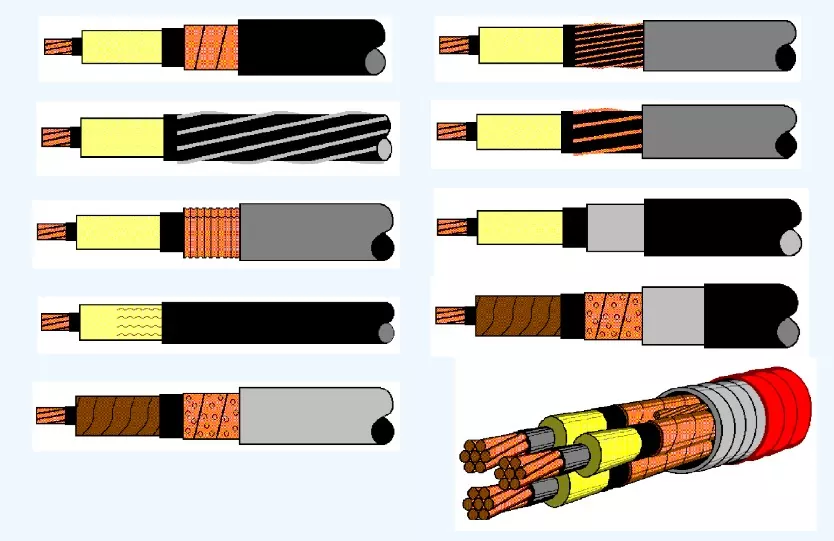

OG Kablo İnşaatı

İletken

OG kablolarımızın yapımında kullandığımız 2 tip iletken bulunmaktadır: Bakır ve Alüminyum.

· Bakır: Saflığı %99,95'i aşan elektrolitik bakırdan yapılmıştır.

· Alüminyum: Minimum %99,70 saflığa sahip alüminyum külçelerden çekilmiştir.

İletken Ekranı

İletken ekranımız, metalik iletkeni kaplayan ekstrüde edilmiş çapraz bağlı yarı iletken bir bileşiktir. Bu katman, yalıtımda bir stres noktası görevi görerek, yalıtımın uzun vadeli dayanıklılığını potansiyel olarak zayıflatır.

Yalıtım Ekranı

Yalıtım ekranı, yalıtımın üzerine ekstrüde edilen çapraz bağlı yarı iletken bir bileşiktir. Elektrik alanının olduğu yalıtım ile elektrik alanın sıfır olduğu iletken metalik ekran arasında geçiş malzemesi görevi görerek pürüzsüz bir yüzey sağlar. Böylece yalıtım katmanındaki stres azalır.

Metalik Ekran

Metalik ekran tipik olarak yalıtım ekranının üzerinde üst üste binen helisel olarak uygulanan bir bakır bant tabakasından oluşur. 3 Çekirdekli kablodaki metalik ekran, elektrik alanının kablo çekirdeği içinde kalmasını sağlar.

Kablo Düzeneği (İsteğe Bağlı)

3 damarlı kablolarda damarlar döşenmeden önce metal ekranın altına tanıtım etiketleri (Kahverengi, Siyah, Gri) yerleştirilir.

Kablonun geneline dairesel bir şekil kazandırmak için döşenen çekirdeklerin arasına higroskopik olmayan bir polipropilen dolgu uygulanır. Yerleştirilen çekirdeklerin üzerinde bariyer bant olarak polipropilen bant(lar) veya PETP (Polyester) bant(lar) kullanılır.

Ayırma Kılıfı (Opsiyonel)

Tüm zırhlı kablolar, farklı metalleri ayırarak ve galvanik etkilerden kaçınarak korozyonu önlemek için çekirdek veya yerleştirilmiş çekirdekler üzerine uygulanan ekstrüzyonlu bir Siyah PVC, MDPE veya LSZH ayırma kılıfı katmanı içerir.

Zırh (İsteğe Bağlı)

Zırhlı kablolarda zırh, ilave mekanik koruma sağlamak amacıyla bir ayırma kılıfı üzerine uygulanır. Tek çekirdekli kablolar alüminyum teller (AWA), çift alüminyum bant zırhı (DATA) kullanırken, çok çekirdekli kablolar galvanizli çelik tel zırh (SWA) veya çift galvanizli çelik bant zırhı (DSTA) kullanır.

Dış Kılıf

Tüm Orta Gerilim Güç Kablolarının çekirdek, yerleşik çekirdek veya zırh üzerinde ekstrüzyonlu bir PVC, MDPE veya LSZH dış kılıfı vardır. Genellikle siyah olan bu dış kılıf, kabloları güneş ışığından ve termitlerden korur. Üretici ile alıcı arasındaki anlaşmaya göre başka bir renk de sunulabilir.
