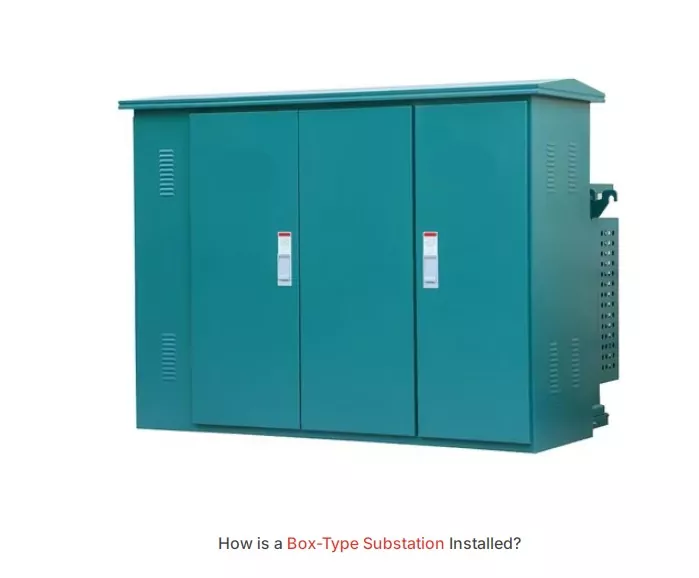

Coğrafi Kutu Tipi Trafo Merkezi

Coğrafi Kutu Tipi Trafo Merkezleri, modern elektrik sistemleri için kompakt, verimli ve son derece güvenilir çözümler sunarak güç dağıtımında devrim yaratıyor. Şehirleşmenin, endüstriyel gelişimin ve dağıtılmış enerji üretiminin artan taleplerini karşılamak üzere tasarlanan bu trafo merkezleri, şık estetiği gelişmiş işlevsellikle kusursuz bir şekilde harmanlıyor. Kentsel şebekelerden yenilenebilir enerji projelerine kadar çeşitli uygulamalarda yaygın olarak kullanılan bu trafo merkezi, benzersiz çok yönlülük sunar. Bu kılavuz, konteynerli trafo merkezlerinin temel bileşenlerini, tasarım ilkelerini ve avantajlarını ayrıntılı olarak ele alacak ve bunların güç altyapısının iyileştirilmesindeki önemli rolünü tam olarak kavramanıza yardımcı olacaktır.

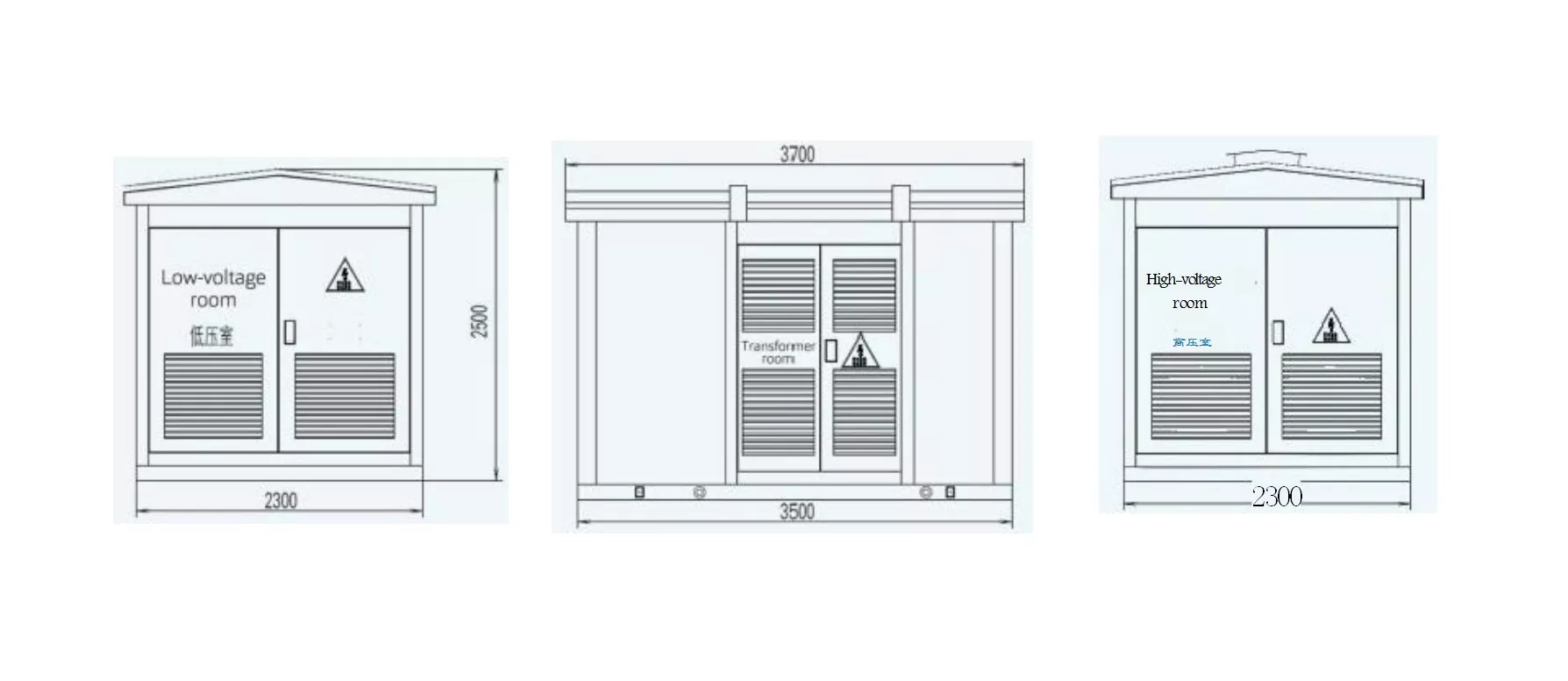

Kutu sınır çizimi: (örnek olarak 630kVA'yı alın)

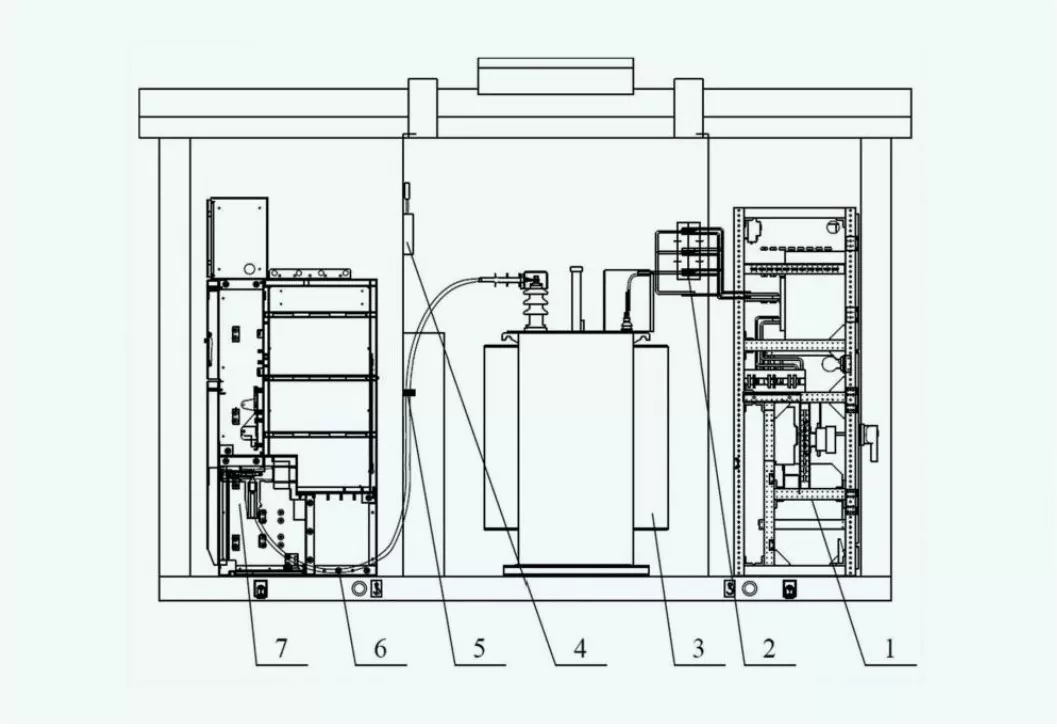

Anahtar Bileşenler

●Yüksek gerilim şalt sistemi

Yüksek gerilim güç kaynağının girişi ve bağlantısının kesilmesinden sorumludur. Temel teknik parametreler arasında nominal gerilim (12kV, 24kV veya 36kV) ve kısa devre kesme kapasitesi (25kA ila 40kA) yer alır.

●Trafo

Yüksek voltajı, kullanılabilir voltajı düşürmek için azaltmak için kullanılır. Parametreler arasında kapasite (50kVA ila 2500kVA arasında), yalıtım sınıfı ve verimlilik (genellikle %98'in üzerinde) yer alır.

● Alçak Gerilim Şalt Cihazı

Gücün son kullanıcılara dağıtılmasından ve devre korumasının sağlanmasından sorumludur.Bileşenler devre kesicileri, sigortaları ve ölçüm cihazlarını içerir.Nominal gerilimler uygulamaya bağlı olarak 0,4kV ile 1kV arasında değişir ve nominal akımlar 6300A'ya kadar çıkar.

● Muhafaza

Kutu tipi bir trafo merkezinin muhafazası, fiziksel koruma ve çevresel sızdırmazlık sağlayabilir. Ürünlerimiz genel olarak IP54 veya IP65 koruma seviyesinde tasarıma sahip olup, dış mekan ve zorlu ortamlara uyum yeteneği yüksektir.

● Yardımcı Güç Sistemi

Bu, dahili ekipmanlara (soğutma fanları, ısıtıcılar ve aydınlatma) güç sağlamak içindir. Parametreler arasında nominal voltaj (220V veya 110V AC/DC) ve güç kapasitesi bulunur.

● Soğutma Sistemi

Transformatörlerin ve diğer bileşenlerin termal sınırlar dahilinde çalıştığından emin olun. Soğutma modu, doğal hava soğutması (AN) veya zorlamalı hava soğutması (AF) olabilir; lütfen yük kapasitesine ve ortama göre karar verin.

● Koruma ve Kontrol Sistemi

Sistemin güvenliği ve stabilitesi için röleler, kontrol üniteleri ve izleme cihazları içerir. Koruma ayarları, tüm sistem için geçerli olan akım ve gerilim eşiklerini gerektirir.

● Topraklama Sistemi

Elektrik çarpmasına karşı kritik güvenlik sağlar ve arıza akımının dağıtılmasını sağlar. Topraklama sistemi, çoğu kurulumda 1Ω'un altında düşük direnç için tasarlanmış galvanizli çelik veya bakır banttan oluşur.

Kurulum

Coğrafi Kutu Tipi Trafo Merkezinin kurulumunda birkaç önemli adım vardır.

1. Yer Seçimi ve Hazırlanması

Alanın düz, sağlam ve iyi drenajlı olması gerekir. Ancak aynı zamanda güvenlik açıklığı ve erişim gerekliliklerini karşılamak için lütfen gerçek durumunuza göre seçim yapın.

2. Temel İnşaatı

Trafo merkezinin ağırlığını desteklemek ve yapısal stabiliteyi sağlamak için betonarme temeller inşa edin.

3. Konumlandırma ve Montaj

Kutu, kaldırma ekipmanı kullanılarak temel üzerine yerleştirilir ve cıvata veya ankrajlarla mekanik kuvvetlere karşı sabitlenir.

4. Elektrik Bağlantısı

Gelen ve giden kabloları yüksek ve alçak gerilim terminallerine bağlayın. Topraklamanın doğru olmasına dikkat edin, sistem güvenliği açısından çok önemlidir.

5. Test Etme ve Devreye Alma

Kurulumu Tamamlayın Yalıtım direnci testlerini, koruyucu rölelerin kalibrasyonunu ve tüm bileşenler üzerinde işlevsel kontrolleri gerçekleştirin. Trafo merkezine güç vermeden önce yerel elektrik kodunuzu yeniden doğrulamak iyi bir fikirdir.
