Amerikan Önceden Kurulmuş Kutu Tipi Trafo Merkezi

Amerikan Önceden Kurulu Kutu Tipi Trafo Merkezi, endüstriyel ve ticari uygulamalar için güvenli ve güvenilir bir güç kaynağı sağlamak üzere tasarlanmış bir güç dağıtım çözümüdür. Bu trafo merkezi, fabrikada tamamen monte edilmiş, prefabrik, kompakt bir yapıya sahiptir ve doğrudan sahada kurulabilir ve kullanılabilir. Trafo merkezi 12.000 volt taşıyabiliyor ve çok sayıda enerji tasarruflu özellikle donatılıyor. Bu ürün, yüksek kaliteli malzemeler kullanılarak üretilmiştir ve çevresel hasarlara etkili bir şekilde direnen, hava koşullarına dayanıklı, toz geçirmez bir muhafazaya sahiptir.

Talep Gönder

Ürün Açıklaması

Bu Amerikan Önceden Kurulumlu Kutu Tipi Trafo Merkezi aynı zamanda topraklama sistemi, arıza koruma cihazları ve aşırı gerilim koruyucular dahil olmak üzere çeşitli güvenlik cihazlarıyla donatılmış olup, güç sisteminin her zaman güvenli ve güvenilir bir şekilde çalışmasını sağlar. Ayrıca ürün tasarımı kurulum ve çalıştırma kolaylığını ön plana çıkarıyor. Önceden monte edilmiş bileşenleri arasında transformatörler, devre kesiciler ve anahtarlama donanımı bulunur; bu da kurulum döngüsünü etkili bir şekilde kısaltır ve işçilik maliyetlerini azaltır. Trafo merkezi ayrıca operatörlerin merkezi bir kontrol odası aracılığıyla güç sistemini gerçek zamanlı olarak izlemesine ve yönetmesine olanak tanıyan gelişmiş bir izleme sistemi ile donatılmıştır. Amerikan tarzı prefabrik modüler trafo merkezi, endüstriyel ve ticari uygulamalar için güvenli ve güvenilir güç dağıtım ihtiyaçlarını uygun maliyetli bir şekilde karşılayan yüksek kaliteli bir çözümdür.

Teknik Parametreler

Seri numarası	Öğe	Birim	Teknik parametreler
1	Nominal gerilim	kV	10/0,4
2	Maksimum çalışma voltajı	kV	12
3	Nominal frekans	Hz.	50
4	Nominal kapasite	kVA	150-1600
5	1 dk güç frekansı dayanım gerilimi	kV	35
6	Yıldırım darbe gerilimi	kV	75
7	Soğutma yöntemi		ONAN
8	Yüksek gerilim yedek sigortasının kesme akımı	KA	50
9	Fişli sigortanın kesme akımı	KA	2.5
10	Ortam sıcaklığı	℃	-35~40
11	İzin verilen Bobin sıcaklığı artıyor	℃	65
12	Yüksüz voltaj regülasyonu		±%5 veya ± 2*%2,5
13	Gürültü seviyesi	db	50
14	IP derecesi		IP43

Rakım	1000 m'den fazla değil
Ortam sıcaklığı	-35°C ~+40°C
Bağıl nem	Günlük ortalama %95'ten fazla değil, aylık ortalama %90'dan fazla değil
trafo	Düşük kayıplı, yağa batırılmış, tamamen yalıtılmış S9, S10, S11 serisi transformatörlerin akıllı entegre trafo merkezi seçimi reçine izolasyonu veya NOMEX kağıt izolasyonu çevre koruma tipi kuru transformatörü seçin

● Sigorta

Amerikan Önceden Kurulmuş Kutu Tipi Trafo Merkezinin yüksek gerilim tarafında, tam kapsamlı koruma için seri halinde yedek koruma sigortası ve takılabilir sigorta kullanılır. Yedek koruma sigortası, büyük kesme kapasitesine sahip, yağa batırılmış, yüksek voltajlı akım sınırlayıcı bir sigortadır. Takılabilir sigortalar, yalnızca transformatörün içinde bir arıza olduğunda çalışır. Çift endüksiyonlu sigorta, akım ve sıcaklık için ikili koruma sağlayabilir. Sigortanın atması durumunda sigorta çekirdeği yerinde kolaylıkla değiştirilebilir.

Yapı ve işlem sırası

1. Düzen

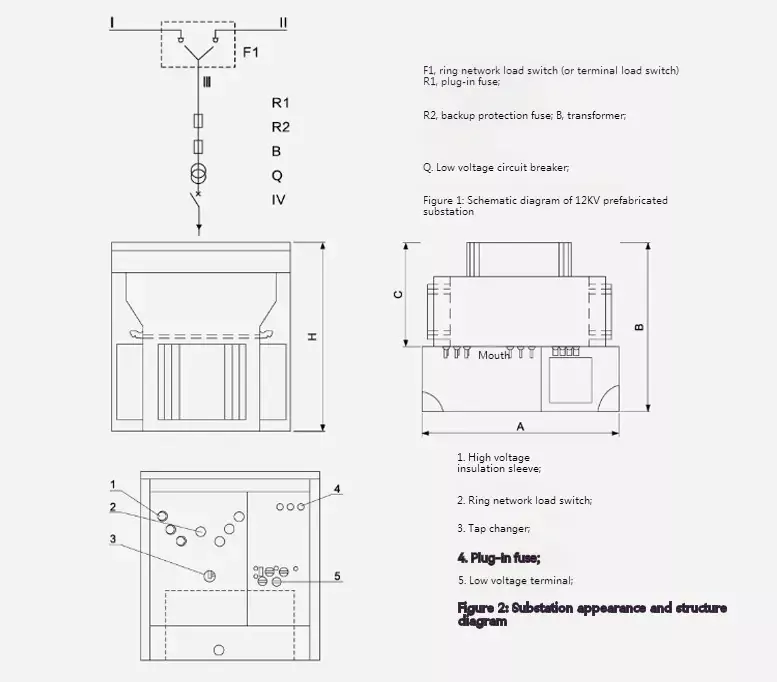

Amerikan Hazır Kurulumlu Kutu Tipi Trafo Merkezinin şekli ve yapısı aşağıda gösterilmiştir. Tank, üst yüksek basınç tankı ve alt trafo tankına bölünmüştür. Bu iki parça sadece elektriksel olarak bağlanır ve yağ sirkülasyonu yapmaz. Bunlardan "I" ve "I" hatları halka şebeke besleyicileridir, "ll" branşı trafo branşıdır ve "V" alçak gerilim çıkışıdır.

Trafo merkezi, halka ağı güç kaynağı sistemi ve terminal güç kaynağı sistemi için kullanılabilir. Hattın beslemesi ve "l III" branşmanı, halka ağının yük anahtarı tarafından anahtarlanır. Aynı zamanda, transformatörün yüksek voltaj tarafı, gelen uçta branşman devresini koruyabilen ve kısa devre arızasını, aşırı yükü ve aşırı sıcaklığı önleyebilen bir sigorta ile donatılmıştır. Ayrıca yüksek voltajlı görüntüleme cihazları ve paratonerler ve düşük voltaj ucunu kurmayı da seçebilirsiniz. Transformatörün ampermetre ve alçak gerilim devre kesicisinden geçtikten sonra çıkış yapılır.

Boyutlar ve Ağırlık

Kapasite	A	B	C	H	Ağırlık (KG)
200kVA'nın altında	1830	1420	820	1850	2800'ün altında
250~400kVA	1830	1450	850	1980	3000~3300
500~630kVA	1830	1480	880	2070	3600~3950
800kVA	2200	1700	950	2170	4500

2. Transformatör

Amerikan Hazır Kurulumlu Kutu Tipi Trafo Merkezleri için, boşta kayıpları düşük, sıcaklık artışı düşük, gürültüsü düşük ve yüksekliği düşük olan yeni S9 ve S11 serisi üç fazlı yağlı transformatörleri kullanıyoruz. Hem yüksüz kayıplar hem de yük kayıpları orijinal S9 transformatörünkinden daha düşüktür.

Transformatör, hava kirliliğini ve nemi etkili bir şekilde izole etmek için tamamen kapalı bir yapıya sahiptir. Yağ tankının üst kısmında 40-90 mm'lik bir hava yastığı bırakılmıştır ve bu, yağ tankı kabuğunun oluklu yapısıyla birlikte soğutmada ve iç basıncın azaltılmasında rol oynar.

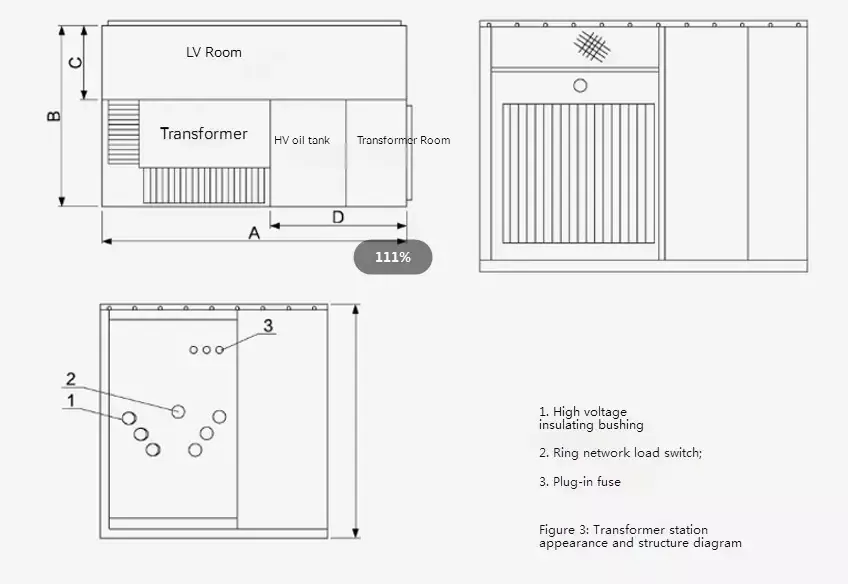

Boyutlar ve Ağırlık

Kapasite	A	B	C	H	Ağırlık (KG)
315kVA	2560	1600	600	1000	3050
400kVA	2560	1600	600	1000	3270
500kVA	2560	1600	600	1000	3400
630kVA	2560	1600	600	1000	3900
800kVA	2760	1600	800	1000	4200
1000kVA	2760	1950	800	1000	4800
1250kVA	2910	1950	800	1000	5400
