Avrupa Tipi Dış Mekan Prefabrik Trafo Merkezi

Avrupa Tipi Dış Mekan Prefabrik Trafo Merkezi, güçlü sistem bütünlüğü için yüksek gerilim şalt sistemini, transformatörleri ve alçak gerilim şalt sistemini birleştiren üçü bir arada entegre tasarıma sahiptir; Kapsamlı yüksek/düşük voltaj koruması güvenli, güvenilir çalışma ve basitleştirilmiş bakım sağlar; Kompakt ayak izi, azaltılmış yatırım, kısa üretim döngüsü ve kolay mobilite özelliklerine sahiptir; Esnek kablolama konfigürasyonları; Benzersiz yapı: Çift katmanlı petek kompozit panel muhafazası, sağlam yalıtım, ısı dağılımı, havalandırma, estetik çekicilik ve yüksek IP derecesi sağlar. Muhafaza malzemeleri arasında paslanmaz çelik, titanyum alaşımı, alüminyum alaşımı, soğuk haddelenmiş çelik ve renkli kaplamalı çelik bulunur; Çoklu konfigürasyonlar mevcuttur: genel amaçlı, villa tarzı, kompakt vb. Yüksek gerilim halka ana üniteleri, kısa devrelerin ve tek fazlı toprak arızalarının güvenilir şekilde algılanması için ağ otomasyon terminalleri (FTU'lar) ile donatılabilir. Dağıtım ağı otomasyon yükseltmelerini kolaylaştıran "dört uzaktan" yeteneğe (uzaktan kumanda, uzaktan ölçüm, uzaktan sinyal verme, uzaktan ayarlama) sahiptir.

Teknik Parametreler

Not: Transformatör kapasitesi 200kVA'nın altında olduğunda 5. ve 6. maddelere gerek yoktur.

Kullanım Koşulları

Kullanıcıların sipariş verirken aşağıdaki bilgileri sağlaması gerekir:

• Yükseklik: W 1000m;

• Ortam sıcaklığı: ·25. (:~+40.(:;

• Bağıl nem: Günlük ortalama değer %95'i, aylık ortalama değer ise %90'ı geçmez;

• Titreşim önleme seviyesi: yatay hızlanma 0,4 m/s2, dikey hızlanma 0,15 m/s2;

• Lütfen kurulum alanının ciddi şok, ciddi kirlilik ve kimyasal korozyona maruz kalmayacağını ve iletken toz veya patlama tehlikesi bulunmadığını doğrulayın. Normal kullanım koşullarının gerekliliklerini karşılamıyorsa lütfen çözüm için Ceho ile iletişime geçin.

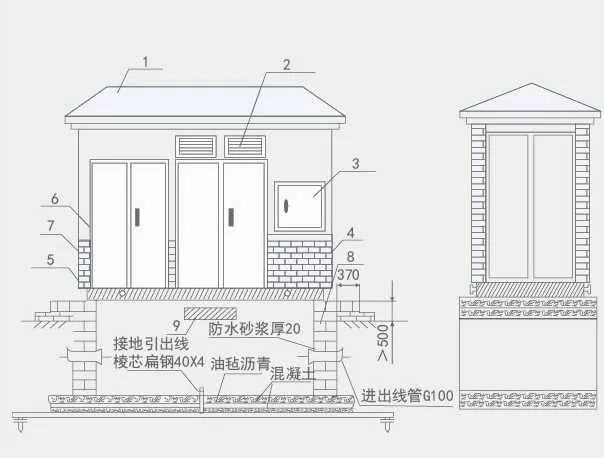

Kurulum boyutu çizimi

1. Çatı

2. Panjur

3. Harici ölçüm kutusu

4. Kaldırma halkası

5. Yuvalı sert şasi

6. Kapı

7. Şerit tuğla, taklit tuğla duvar yüzeyi

8. Beton temel

9. Mezar temel havalandırması

Sipariş verirken bilmeniz gerekiyor

Siparişiniz sırasında aşağıdaki bilgileri vermeniz gerekmektedir:

·Model, kapasite, miktar, renk ve boyut gereksinimleri, kabuk malzemesi;

·Transformatör modeli, performansı, bağlantı modu, kademe aralığı ve empedans gereksinimleri;

· Yüksek gerilim tarafı birincil kablolama şeması, bileşen modeli, teknik özellikler ve gereksinimler;

·Transformatör yağı (25 #, 45 #, yüksek tutuşma noktalı yağ);

·Akıllı güç yönetimi ağları veya mülk yönetimi ağları için yapılandırma gereksinimleri;

·Kullanım için çevresel gereksinimler.
