BS Fotovoltaik Kutu Tipi Transformatör

Fotovoltaik hücrelerin ürettiği elektrik düşük voltajlı DC'dir. BS Fotovoltaik Kutu Tipi Transformatör toplanıp üç fazlı düşük voltajlı AC'ye dönüştürüldükten sonra, özel bir fotovoltaik prefabrik trafo merkezi tarafından 10kV, 20kV veya 35kV'ye yükseltilir ve şebekeye bağlanır. Fotovoltaik yükseltici prefabrik trafo merkezleri tipik olarak birden fazla düşük voltajlı gelen hatlara sahiptir ve düşük voltaj tarafında ayrı bir transformatör bulunur. Prefabrik transformatör, merkezi izleme için her bir bileşenin çalışma durumunu merkezi kontrol odasına yükleyen akıllı bir kontrol sistemi ile donatılmıştır.

Rüzgar enerjisi üretimine yönelik özel prefabrik trafo merkezleri, rüzgar türbinlerinden gelen 690V çıkış voltajını şebeke bağlantısı için 10kV veya 35kV'ye dönüştürmek için kullanılır. Tipik olarak jeneratör seti, kademeli prefabrik trafo merkezi ile birlikte kullanılır ve yalnızca bir adet düşük voltajlı gelen hat vardır.

BS Fotovoltaik Kutu Tipi Transformatör ve rüzgar enerjisine özel prefabrik trafo merkezleri, boyutu ve ayak izini azaltmak için tipik olarak bir transformatör montaj yapısı kullanır ve nakliye ve kurulumu kolaylaştırır. Prefabrik yükseltici trafo merkezleriyle karşılaştırıldığında daha hafiftirler ve ek bir transformatör soğutma sistemine olan ihtiyacın ortadan kaldırılması nedeniyle daha yüksek dönüşüm verimliliği sunarlar.

Prefabrik yükseltici trafo merkezleri kullanıldığında, hem yağlı hem de kuru tip transformatörler dahili olarak monte edilebilir.

Teknik parametreler

Fotovoltaik enerji üretimi için özel kutu tipi trafo merkezi ve rüzgar enerjisi üretimi için özel kutu tipi trafo merkezinin kurulum şekli, kütüphane tasarımında seçilen yapısal forma göre belirlenecektir. Özel tesisat temeli kurulacak ve gerekli topraklama ve sabitleme tedbirleri alınacaktır. Lütfen prefabrik kutu trafo merkezleri ve kombine transformatörlerin temel üretim ve montaj yöntemlerine bakınız.

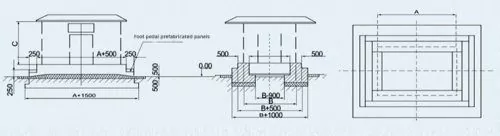

Kurulum Temel Şeması

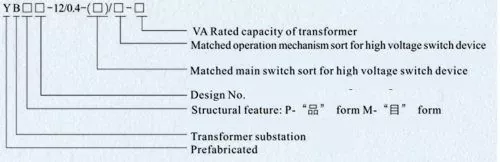

Model ve Anlamı

Ürün Özellikleri

1. BS Fotovoltaik Kutu Tipi Transformatör kabuğu ileri teknoloji tasarımını benimser, çeşitli güvenilir performans garantisi, dayanıklı, ısı yalıtımı, havalandırma, korozyon direnci, toz önleme, su geçirmez, küçük hayvanları önleme, güzel görünüme sahiptir. Kabuk malzemeleri alüminyum alaşımlı levha, çelik levha, kompozit levha, paslanmaz çelik levha ve metalik olmayan malzemeler seçilebilir.

2. XGN15, HXGN17 veya KNYN 28A, yüksek gerilim şalt donanımı için gelen hat, yüksek gerilim ölçümü ve yüksek gerilim çıkış hattı olarak seçilebilir. Yüksek gerilim tarafı, halka ağı güç kaynağı, terminal güç kaynağı, çift güç kaynağı vb. dahil olmak üzere çeşitli güç kaynağı modlarına göre düzenlenebilir ve yüksek gerilim ölçüm gereksinimlerini karşılamak için yüksek gerilim ölçüm elemanlarıyla birlikte monte edilebilir. Ana şalterin, kompakt ve makul yapıya sahip yük şalteri veya vakumlu devre kesici kullanılması tavsiye edilir ve iyi bir yanlış kullanım önleyici etkiye sahiptir.

3. Alçak gerilim şalt cihazı, reaktif güç kompanzasyonu ve alçak gerilim çıkış hattı olarak GGD, GCS veya MNS seçilebilir. Alçak gerilim tarafı, güç dağıtımı, aydınlatma gücü dağıtımı, reaktif güç kompanzasyonu, elektrik enerjisi ölçümü vb. fonksiyonları karşılayabilen panel/kabin yapısını benimser. Ana anahtar, kurulumu esnek ve kullanımı kolay sıradan bir yük anahtarı veya akıllı devre kesicidir.

4. Transformatör, tamamen sızdırmaz, yağa batırılmış bir transformatör veya kuru tip bir transformatör olabilir. Yağlı transformatörler için S9, S11, S13 veya SH15 modelleri önerilirken, kuru tip transformatörler için SCB11, SCB12, SCB14 veya SCBH15 modelleri önerilir. Müşterilerin gerçek ihtiyaçlarına göre serbestçe yapılandırılabilir, seçim daha esnektir.

5. Kutunun üst kapağı çift katmanlı yapı tasarımını benimser ve orta katman köpük plastikle doldurulur, bu nedenle ısı yalıtım etkisi iyidir. Transformatör odası, yoğuşma önleyici ve otomatik sıcaklık kontrol izleme cihazları, ısıtma ve soğutma cihazları ile donatılmıştır. Toz geçirmez cihaz, kapı plakası ve yan plaka dışındaki panjura karşılık gelen pozisyonda düzenlenmiştir.

Çalışma Ortamı

1.  Yükseklik 1000 m'yi geçmeyecektir;

2.  Ortam sıcaklığı: - 25 ° C ~ + 40 ° C;

3.  Bağıl nem: günlük ortalama değer %95'ten, aylık ortalama değer ise %90'dan büyük olmayacaktır;

4.  Kurulum alanı: yangının, patlama tehlikesinin, iletken tozun, kimyasal aşındırıcı gazın ve şiddetli titreşimin bulunmadığı bir yer.

Yukarıdaki koşulların aşılması durumunda kullanıcı firmamızla pazarlık yapabilir.
