Yüksüz Kademe Değiştiricili Yağlı Dağıtım Transformatörü

Yüksüz Kademe Değiştiricili Yağlı Dağıtım Transformatörü Ceho fabrikasının güvenilir ürünüdür. Çekirdek, yüksek geçirgenliğe sahip, tanecik odaklı, soğuk haddelenmiş silikon çelik levhalar kullanır. Tamamen eğri eklemlere ve parçalı yapıya sahip çekirdek tipi bir tasarıma sahiptir. Çekirdek kolonlar çok seviyeli kademeli dairesel kesitler sergilerken, boyunduruk ve çekirdek düzgün kesitleri korur.

Bu ürünün özünde yüksek geçirgenliğe sahip, tanecikli, soğuk haddelenmiş silikon çelik saclar kullanılıyor. Tamamen eğri eklemlere ve parçalı yapıya sahip çekirdek tipi bir tasarıma sahiptir. Çekirdek kolonlar çok seviyeli kademeli dairesel kesitler sergilerken, boyunduruk ve çekirdek düzgün kesitleri korur.

Sargılar, verniksiz emprenye ve sıkıştırma bandı bağlamalı oluklu yağ kanalları kullanır. Tüm sargılar eşmerkezli bobinlerdir. Yüksek voltaj sargısında, tank kapağına monte edilen kademe değiştiriciye bağlanan, kademe voltajı gereksinimlerine karşılık gelen kademeler bulunur. Bu, 10kV ile 20kV arasında voltaj aktarımına ve elektrik bağlantısı kesildikten sonra kademe voltajı ayarına olanak tanır.

Güvenlik Koruma Cihazları 30~2000kVA transformatörler basınç tahliye vanaları ile donatılmıştır. Kullanıcı gereksinimlerine göre alarm ve açma terminallerine sahip gaz röleleri kurulabilir. Yağ Sıcaklığı Ölçüm Cihazları Tüm transformatörlerde tankın üstüne monte edilen, yağın içine 120±10mm uzanan cam termometre soketleri bulunmaktadır. 1000~2000kVA transformatörler dış mekan sinyal termometrelerine sahiptir. Yüksüz kademe değiştirici tanklarına sahip yağa batırılmış dağıtım transformatörü oluklu duvarlardan yapılmıştır ve dayanıklı toz boyalı boya filmi ile kaplanmıştır. Oluklu kanatçıklar yalnızca soğutma sağlamakla kalmaz, aynı zamanda "nefes alan" elemanlar olarak da işlev görür; esneklikleri, sıcaklık dalgalanmalarından kaynaklanan yağ hacmi değişikliklerini telafi eder. Bu nedenle tamamen yalıtılmış transformatörler, yağ koruyucuya olan ihtiyacı ortadan kaldırarak toplam yüksekliği azaltır. Kapsülleme sırasında vakumlu yağ dolumu, transformatördeki nemi tamamen gidererek transformatör yağının havayla temasını engeller. Bu, yalıtım performansını düşürebilecek ve yağın eskimesini hızlandırabilecek oksijen ve su girişini etkili bir şekilde engeller, böylece periyodik yağ numunesi alma testlerine olan ihtiyacı ortadan kaldırır.

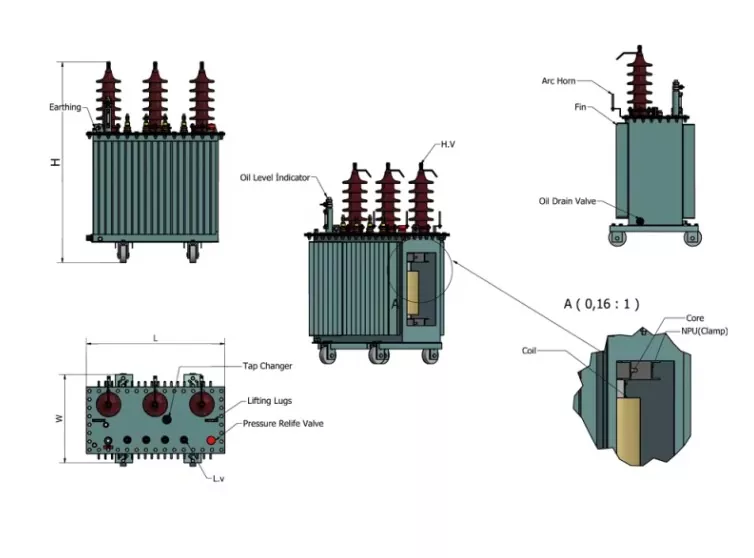

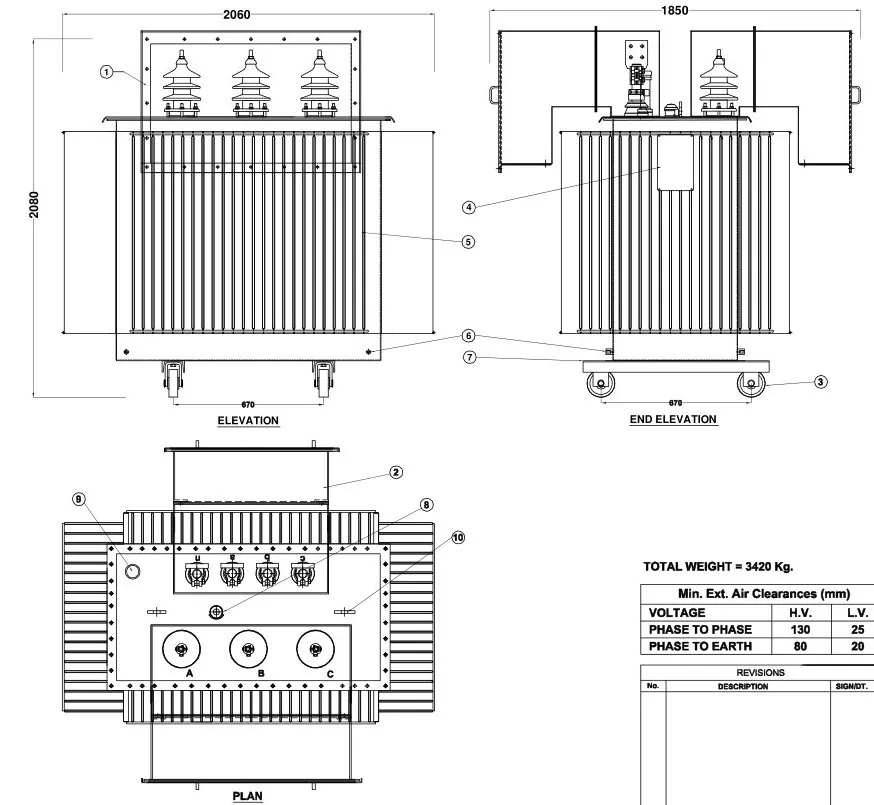

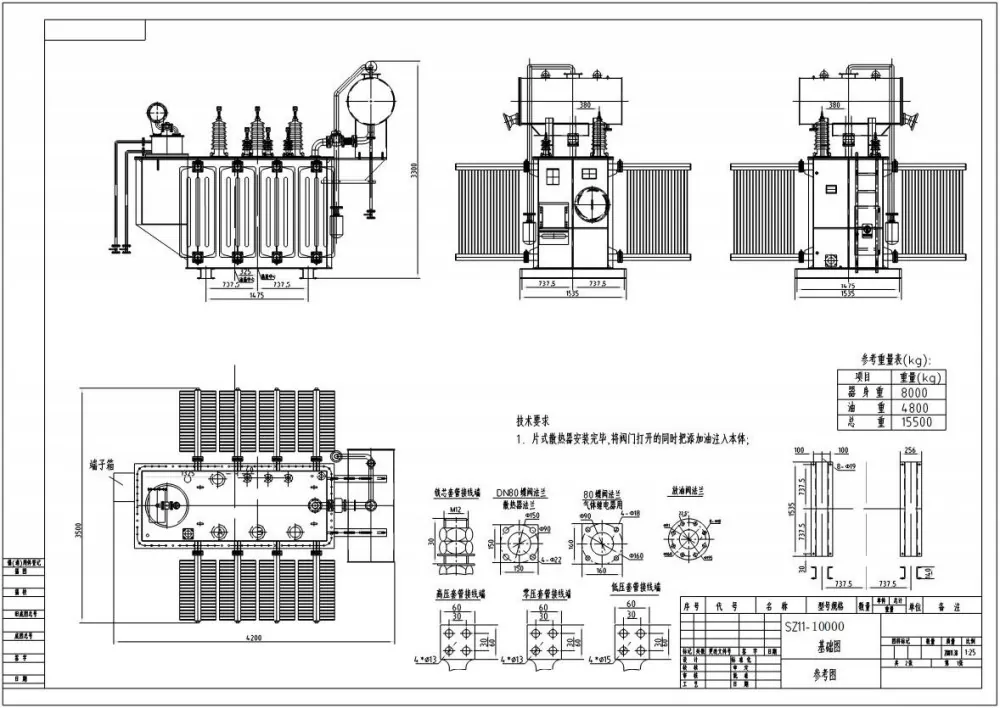

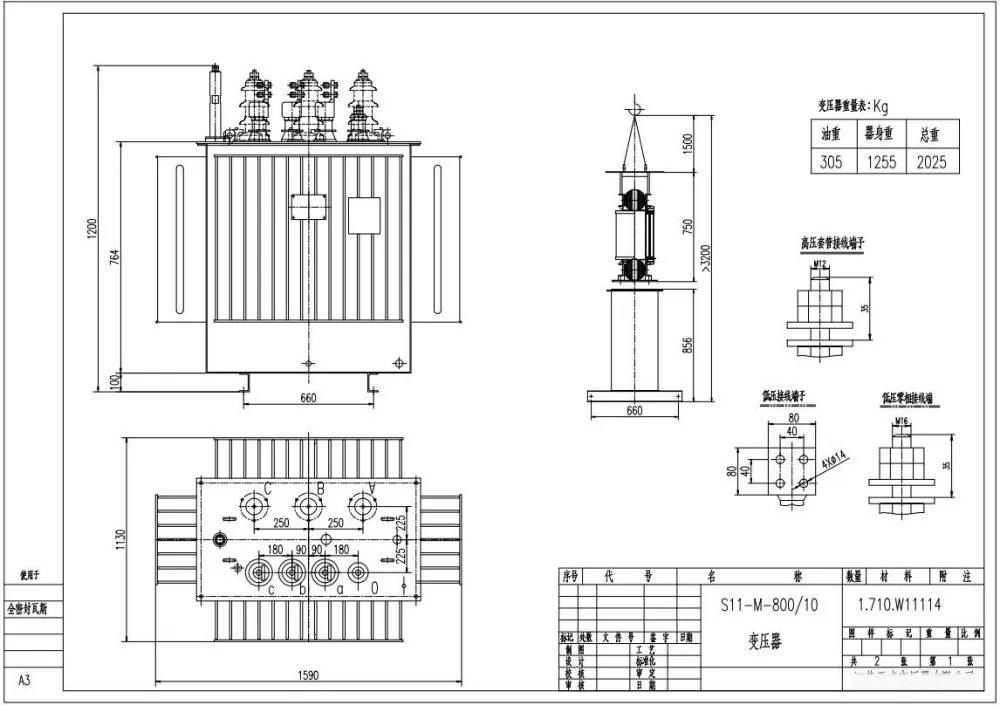

Teknik parametreler

İşletme Öncesi Dağıtım Trafosu Muayenesi

1. Transformatör sertifikasını doğrulayın; Sertifikasyon iki ayı aşarsa yalıtım direncini yeniden test edin.

2. Yüksüz Kademe Değiştiricili Yağa Daldırılmış Dağıtım Transformatörünün yağ seviyesini ve havalandırma deliğini kontrol edin; yağ sızıntısı yok, yeterli havalandırmayla yağ durumu normal.

3. Yüksek/alçak gerilim yalıtım burçlarının ve ilgili kabloların bütünlüğünü kontrol edin; cıvataların sağlam olduğundan emin olun.

4. Voltaj regülatör anahtarı konumunun doğru olduğunu onaylayın; yüksek/düşük voltaj sigortalarının uygun şekilde eşleştiğini doğrulayın.

5. Yıldırımdan korunma cihazlarının tamamen çalışır durumda olduğundan emin olun; Ölçülen topraklama direnci standartlara uygun olmalıdır.

6. Kablolarda veya baralarda herhangi bir anormallik gözlenmedi.

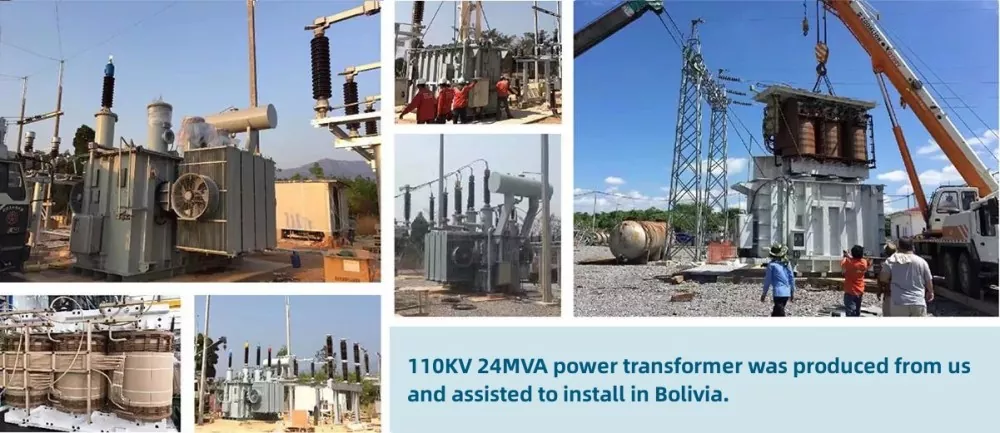

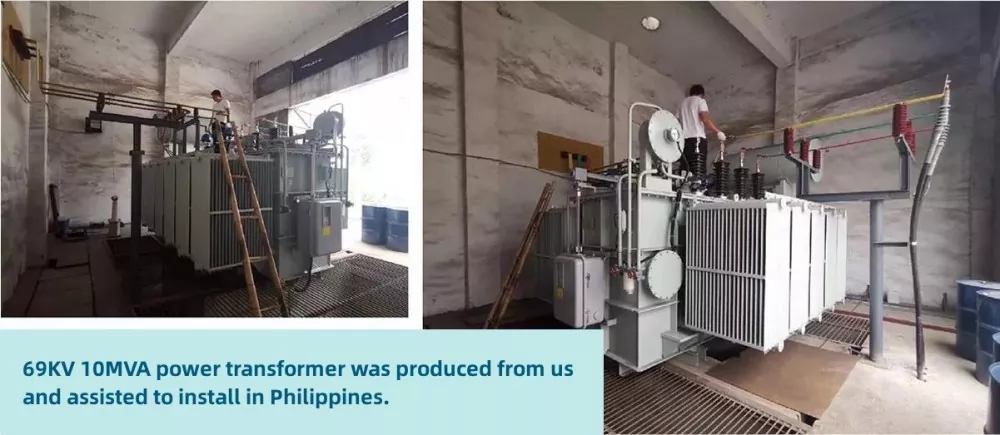

Müşteri Fotoğrafları

Bakım Notları

● Manuel çalıştırma, kademe değiştiricinin değiştirilmesi için önceden programlanmış kapatmalar gerektirir.

● Yüksüz Kademe Değiştiricili Yağlı Dağıtım Transformatöründeki kademe değiştiricinin mekanik aşınmasını düzenli olarak kontrol edin.

● Yalıtım ve soğutma performansını sağlamak için yağ kalitesini izleyin.
