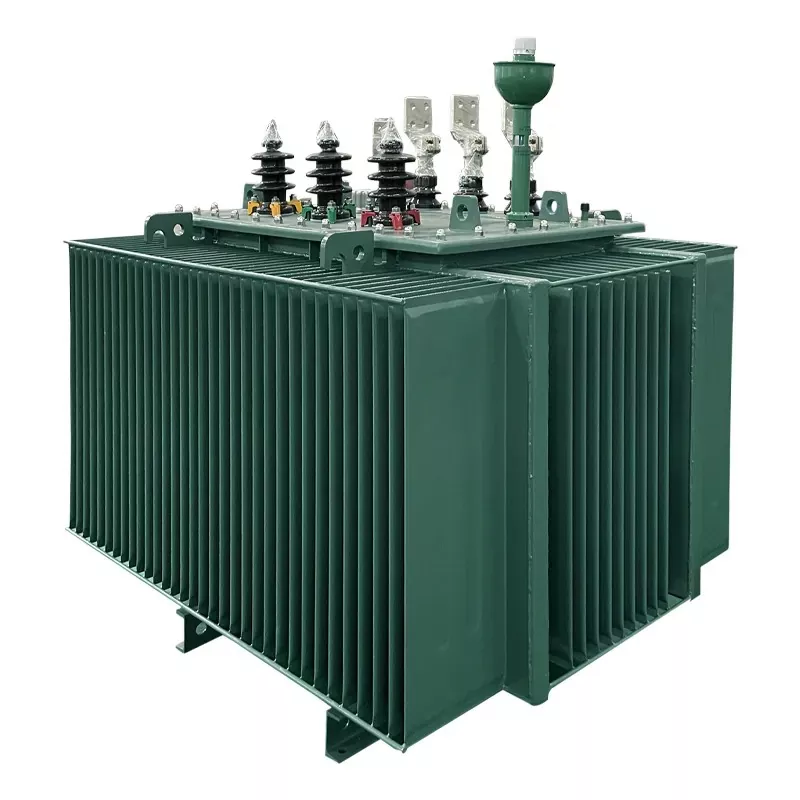

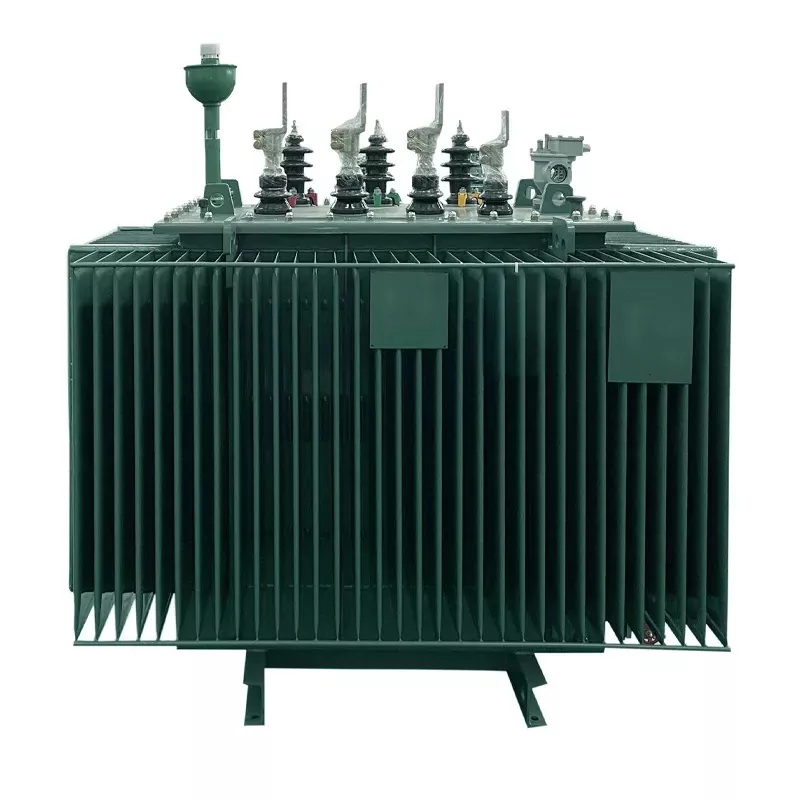

Yükte Kademe Değiştiricili Üç Fazlı Yağlı Dağıtım Transformatörü

Yük Kademe Değiştiricili Üç Fazlı Yağlı Dağıtım Trafosu, modern dağıtım sistemlerinde önemli ekipmanlardır ve aynı zamanda Ceho'nun önemli ürünlerinden biridir. Bu ürünler yükü kesmeden voltajı düzenleyebilir, güç kalitesini ve şebeke stabilitesini iyileştirebilir.

Talep Gönder

Ürün Açıklaması

Yük Kademe Değiştiricili bu Üç Fazlı Yağa Batırılmış Dağıtım Transformatörü, yüksek kaliteli CRGO soğuk haddelenmiş silikon çelikten yapılmıştır ve düşük yüksüz kayıp sağlar. İyi bir enerji tasarrufu etkisine ve dikkate değer sosyal ve ekonomik faydalara sahiptir. Kısa devrelere ve yıldırım çarpmalarına karşı güçlü direnç; Hem dış hem de iç mekanlarda kullanılabilmesi için yüksek güvenilirliğe sahip destek yapısı tasarımı.

Transformatörlerimizin voltajı ve nominal gücü özelleştirilebilir. Mevcut voltajlar: 6kV, 6,3kV, 10kV, 10,5kV, 11kV, 12,47kV, 13,2kV, 13,8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 34,5kV, 35kV, 38kV...... 110 kilovolt.

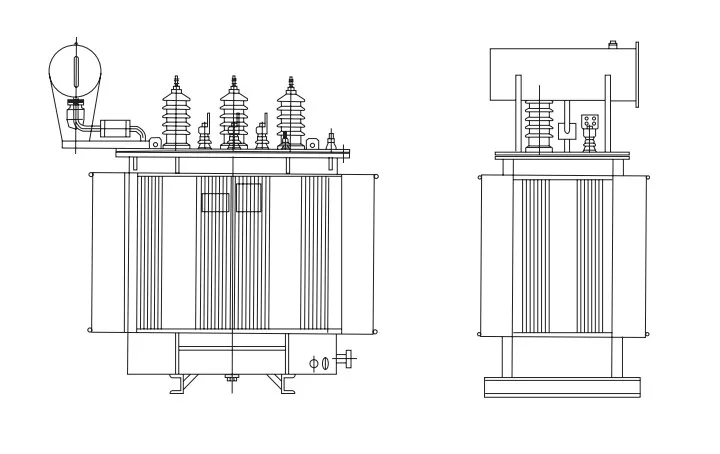

Anahat çizimi

Teknik özellikler

Nominal Güç (kVA)	Nominal Gerilim (kV)		Vektör Grubu	Yüksüz kayıp (W)	Yük kaybı(W)	Empedans(%)
Nominal Güç (kVA)	YG	AG	Vektör Grubu	Yüksüz kayıp (W)	Yük kaybı(W)	Empedans(%)
30	13.8 13.2 11 10.5 10 6.3 6 Dokunma aralığı: ±%5; ±2*2,5%	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Özellik	Tanım
Gerilim Düzenlemesi	Transformatöre enerji verildiğinde, genellikle ±%15 veya daha fazla bir düzenleme aralığıyla, kademe değiştirici aracılığıyla yükte voltaj ayarı yapılmasına olanak tanır .
Değiştirici Türüne dokunun	Güvenilirlik ve uzun ömür açısından vakum tipi OLTC tercih edilir; IEC 60214 veya AS 60214.1 standartlarına uygun olmalıdır.
Soğutma Yöntemi	ONAN (Doğal Yağ Hava) standarttır; bazı modellerde daha yüksek kapasiteler için OFAF (Petrolle Güçlendirilmiş Hava Kuvvetleri) kullanılabilir.
Yalıtım ve Yağ	Yalıtım ve soğutma için mineral yağa batırılmış; yağın IEC 60296 standartlarını karşılaması gerekir. Saptırıcı anahtar bölmesindeki yağ, ana tank yağından izole edilmelidir.
Yapı	Tipik olarak çekirdek tipi, bakır sargılı, oluklu çelik tanklı ve nem girişini önlemek için hava geçirmez şekilde kapatılmış tasarıma sahip.
Kontrole dokunun	Otomatik, yerel manuel (elektrikli) ve acil durum manuel (mekanik) çalışmayı destekler. Limit anahtarlarını, termal korumayı ve konum göstergelerini içerir.

Normal Çevre koşulları

1. Ortam Sıcaklığı: En fazla +40°C, En az -25°C, Aylık ortalama sıcaklık en fazla +30°C., Yıllık ortalama sıcaklık en fazla +20°C.

2. Yükseklik: 1000 m'den fazla değil.

3. Güç kaynağı voltajının dalgası sinüs dalgasına benzer.

4. Yükte Kademe Değiştiricili Üç Fazlı Yağlı Dağıtım Transformatörü güç kaynağı voltajı yaklaşık olarak simetriktir.

5. Yük akımının toplam harmonik içeriği, nominal akımın %5'ini aşmayacaktır;

6. Kurulum Yeri: İç mekan veya dış mekan.
