Akım Enstrüman Trafosu Nedir?

Bu ayrıntılı makale,Akım Enstrüman Trafosunasıl çalıştığı, elektrik sistemlerinde neden önemli olduğu, diğer enstrüman transformatörleriyle nasıl karşılaştırılacağı, nasıl seçileceği ve sık sorulan soruların tümü yetkili tanımlar ve endüstri standartlarıyla desteklenmektedir. Akım enstrüman transformatörleri, yaygın olarak adlandırılanakım transformatörleri (CT'ler), akımları cihazlar ve röleler için daha güvenli, standart değerlere ölçeklendirerek yüksek gerilim elektrik devrelerinin doğru akım ölçümünü, korunmasını ve kontrolünü mümkün kılar.

İçindekiler

1. Akım Enstrüman Trafosu Nedir?
2. Akım Trafosu Nasıl Çalışır?
3. Neden Akım Enstrüman Trafosunu Kullanmalı?
4. Hangi Tip Akım Enstrüman Transformatörleri Vardır?
5. Doğru Akım Enstrüman Trafosu Nasıl Seçilir?
6. Yaygın Uygulamalar Nelerdir?
7. Sıkça Sorulan Sorular (SSS)

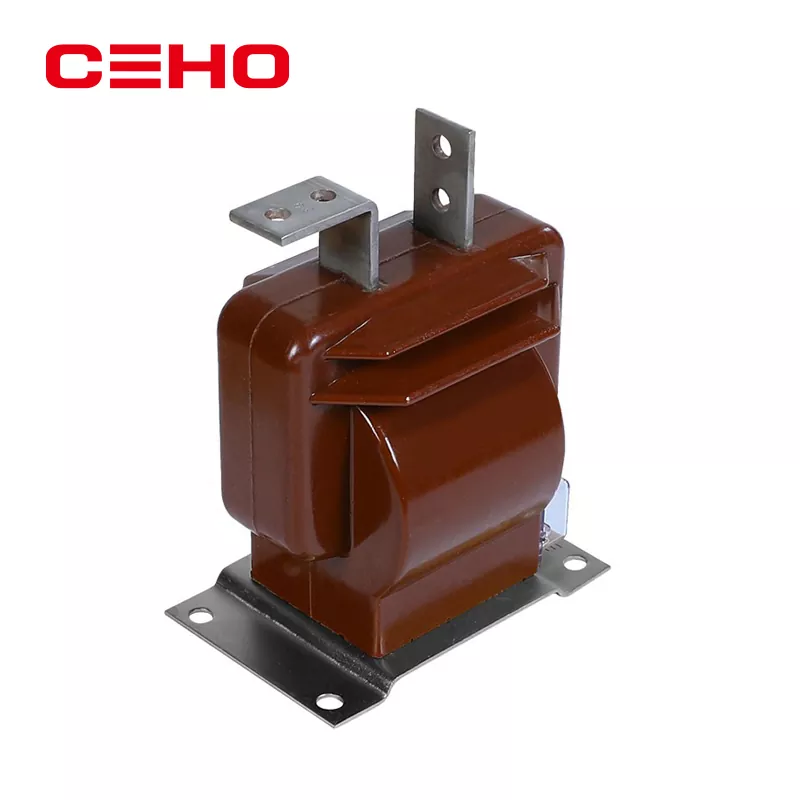

Akım Enstrüman Trafosu Nedir?

A Akım Enstrüman Trafosu(aynı zamanda birAkım Trafosuveya CT) spesifik bir türdürenstrüman transformatörüGüç sistemlerinden gelen çok yüksek alternatif akımları (AC), sayaçlara, koruyucu rölelere ve kontrol cihazlarına güvenli bir şekilde bağlanabilecek orantılı, daha düşük bir akıma ölçeklendirmek için tasarlanmıştır.

CT'nin tanımlayıcı rolü, yüksek akım ve yüksek voltaj nedeniyle doğrudan ölçümün tehlikeli veya pratik olmadığı devrelerde güvenli, doğru akım algılamaya olanak sağlamaktır.

Akım Trafosu Nasıl Çalışır?

Akım transformatörünün çalışma prensibi manyetik indüksiyona dayanır: alternatif akım birincil iletkenden aktığında manyetik bir alan oluşturur. Bu manyetik akı, elektromanyetik indüksiyon yoluyla CT'nin sekonder sargısında orantılı bir akımı indükler.

• Birincil sargı:genellikle tek bir dönüş (genellikle iletkenin kendisi).
• İkincil sargı:azaltılmış akım üretmek için çok sayıda ince tel dönüşü.
• Manyetik çekirdek:Akıyı verimli bir şekilde yönlendirmek için yüksek geçirgenliğe sahip malzeme.

Sonuç, birincil akımın sabit bir oranı olan ikincil bir akımdır (örneğin, 1000:5 CT, birincil akım 1000 A olduğunda 5 A çıkış verir), ölçüm cihazlarının güvenli ve yüksek doğrulukla çalışmasını sağlar.

Neden Akım Enstrüman Trafosunu Kullanmalı?

Akım transformatörleri modern elektrik sistemleri için çeşitli nedenlerden dolayı gereklidir:

1. Emniyet:Cihazları ve personeli tehlikeli yüksek voltajlı birincil devrelerden yalıtırlar.
2. Kesinlik:Doğru ölçüm ve yük izleme için standartlaştırılmış akım seviyeleri sağlarlar.
3. Koruyucu fonksiyon:Arızaları tespit etmek ve devre kesicileri tetiklemek için röleler ve korumalarla birlikte çalışırlar.

CT'ler olmadan, yüksek akım ağlarının geleneksel cihazlarla ölçülmesi veya korunması tehlikeli, hatalı veya her ikisi birden olabilir.

Hangi Tip Akım Enstrüman Transformatörleri Vardır?

Akım transformatörleri kurulum ve uygulamaya bağlı olarak çeşitli biçimlerde gelir:

• Çubuk tipi CT'ler:Birincil iletken birçok ikincil dönüşe sahip bir çekirdekten geçer.
• Halka (toroidal) CT'ler:İçinden iletken geçen halka çekirdeği; retrofit ölçümü için idealdir.
• Pencere CT'leri:Birincil iletkenin kolaylıkla içinden geçebileceği şekilde tasarlanmıştır.
• Bölünmüş çekirdekli CT'ler:Bağlantıyı kesmeden rahat kurulum için kelepçeli tip CT.

Her tür farklı kurulum ihtiyaçlarını ve doğruluk gereksinimlerini destekler. Yüksek gerilim trafo merkezleri genellikle sağlam çubuk veya pencere türlerini kullanırken, bakım veya yenileme senaryoları bölünmüş çekirdek formatlarını kullanabilir.

Doğru Akım Enstrüman Trafosu Nasıl Seçilir?

Doğru CT'nin seçilmesi şunlara bağlıdır:

1. Birincil akım derecesi:Beklenen maksimum yük akımıyla eşleşmelidir.
2. İkincil standart çıktı:Genellikle 5 A veya 1 A.
3. Doğruluk sınıfı:Ölçüm ve koruyucu işlevler için hassasiyet gereklidir.
4. Sıcaklık ve ortam derecelendirmeleri:Kurulum koşulları için.

Yaygın Uygulamalar Nelerdir?

CT'ler birçok elektrik mühendisliği alanında kullanılmaktadır:

• Ölçüm: Faturalandırma ve yük hesaplaması için akımı ölçün.
• Koruma: aşırı akım veya arıza koşullarını algılar ve kesici açma işlemini başlatır.
• Kontrol sistemleri: Gerçek zamanlı verileri SCADA'ya veya otomasyon sistemlerine besleyin.

Sıkça Sorulan Sorular (SSS)

“Enstrüman transformatörü” ne anlama geliyor?
Gösterge transformatörü, birincil devreyi yüklemeden veya bozmadan ölçüm ve koruma için yüksek güç sistemi miktarlarını (akım veya voltaj) standart seviyelere ölçekleyen bir cihazdır.

Akım trafosunun güç trafosundan farkı nedir?
Akım transformatörü, ölçüm ve güvenlik için hassas ölçeklendirmeye odaklanırken, güç transformatörü, minimum kayıpla gerilim seviyeleri arasında güç aktarımına odaklanır.

CT neden asla açık sekonderle çalıştırılmamalıdır?
CT'nin sekonder açık bırakılması, transformatör akımı korumaya çalışırken, izolasyonun bozulması ve güvenlik tehlikeleri riskiyle tehlikeli derecede yüksek voltajlara neden olabilir.

Standart ikincil akım değeri nedir?
Standart CT ikincil çıkışları, ortak cihaz ve röle giriş gereksinimlerini karşılamak için genellikle 1 A veya 5 A'dır.

Akım trafoları DC ölçümü için kullanılabilir mi?
Standart CT'ler AC manyetik indüksiyonla çalışır ve DC için uygun değildir; Bunun yerine özel sensörler (örn. Hall etkisi) kullanılır.
