JDZW Dış Mekan Tek Fazlı Epoksi Reçine Döküm Gerilim Trafosu

Ceho'nun JDZW Dış Mekan Tek Fazlı Epoksi Reçine Döküm Gerilim Transformatörü aşağıdaki özelliklere sahiptir: Epoksi reçine tamamen vakumla dökülmüştür: kabarcıksız, UV ışınlarına dayanıklı, yaşlanmayı önleyici ve düşük yerel deşarjlı. Yüksek rakım, yüksek nem ve yoğun kirlilik gibi zorlu ortamlar için uygundur. Tek fazlı yapı, fazdan toprağa (Un/√3) veya fazdan faza (Un) kablolama yöntemlerini destekler ve havai hatlar, direğe monte anahtarlar, halka ana üniteler ve diğer senaryolar için uygundur.

Yüksek hassasiyetli ölçüm: Metrolojik derece doğruluğu 0,2 dereceye ulaşabilir ve koruma sınıfı 3P veya 6P olup, elektrik enerjisi ölçümü ve röle korumasının ikili gereksinimlerini karşılar.

Dahili yüksek gerilim sigortaları (bazı modeller için): JDZW-10R gibi, dahili arızaların yayılmasını etkili bir şekilde önleyen A ve B çift uçlu sigortalarla donatılmıştır.

Standart uyumluluk: JDZW Dış Mekan Tek Fazlı Epoksi Reçine Döküm Gerilim Transformatörü, IEC 61869-3, IEEE C57.13 ve GB20840 gibi uluslararası standartlarla uyumludur ve küresel proje uygulamalarını destekler

TEKNİK VERİLER

● Transformatör GB1207-2006,IEC60044-2:2003 standartlarına uygundur

● Üç fazlı

● Nominal ikincil akım 5A veya 1A

● Ortam sıcaklığı  -5°C ～ +50°C

11. Nominal çıktı ve göreceli doğruluk sınıfı yalnızca bir seçenektir.

2. Kullanıcı verileri yukarıdaki aralığı aşarsa özel görüşmeler yapmamız gerekebilir.

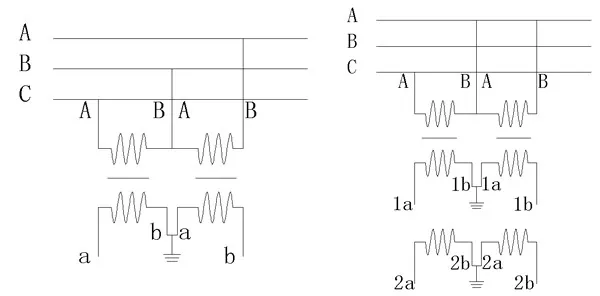

Bağlantı şeması

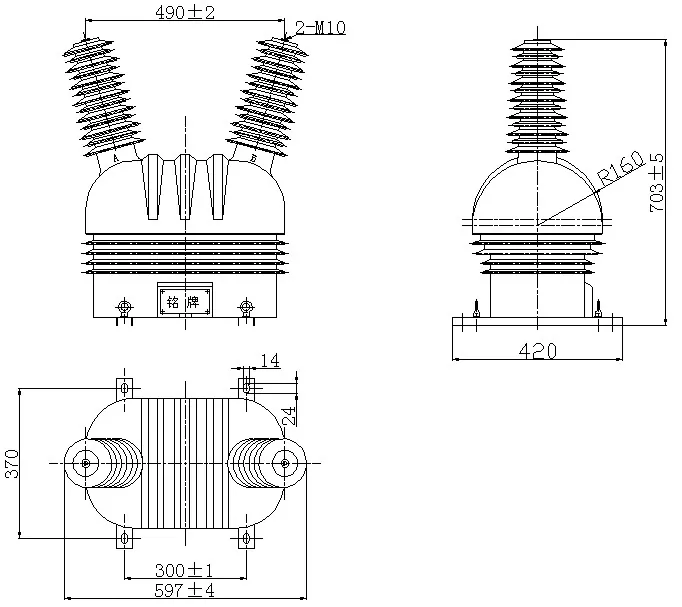

Genel boyutlar
