JDZ Tek Fazlı Epoksi Reçine Döküm Gerilim Trafosu

Epoksi reçine döküm teknolojisi, JDZ tek fazlı epoksi reçine döküm gerilim transformatörlerinin tasarımında devrim yaratarak onlara üstün yalıtım, mekanik güç ve çevresel direnç kazandırdı. Özellikle tek fazlı uygulamalardaki güvenilirliği ve doğruluğu ile tanınmaktadır. Kompakt, bakım gerektirmeyen tasarımı, onu çeşitli endüstrilerdeki iç ve dış mekan kurulumlarına uygun hale getirir.

Enerji santrallerinden endüstriyel tesislere ve ticari binalara kadar gerilim transformatörlerimiz, enerji yönetimi ve sistem koruması için vazgeçilmez araçlardır. Çeşitli çalışma koşullarında doğruluğu koruma yetenekleri, onları orta gerilim sistem mühendisleri ve teknisyenleri için tercih edilen seçenek haline getiriyor.

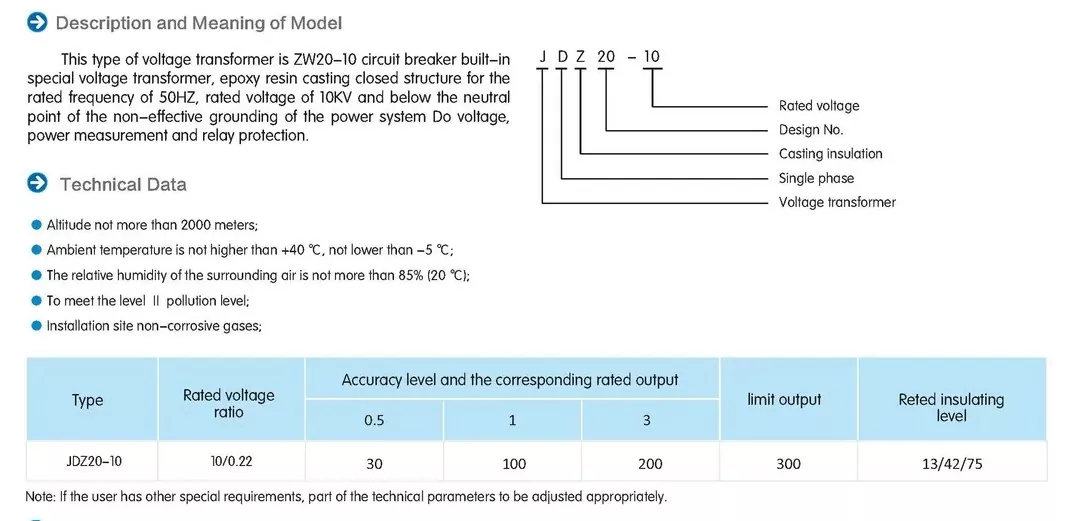

Şartname

JDZ Tek Fazlı Epoksi Reçine Döküm Gerilim Trafosu Nedir?

JDZ Tek Fazlı Epoksi Reçine Döküm Gerilim Transformatörü, elektrik güç sistemlerinde gerilim ölçümü ve koruması için özel olarak tasarlanmış hassas bir alet transformatörüdür. Bu cihaz, yüksek birincil voltajları standartlaştırılmış düşük ikincil voltajlara (tipik olarak 110V veya 100/√3V) dönüştürmek için elektromanyetik indüksiyon prensibiyle çalışır ve ölçüm aletlerine, koruyucu rölelere ve kontrol ekipmanına bağlantı için uygundur.

Transformatörün çekirdek yapısı, tümü özel olarak formüle edilmiş epoksi reçineyle kapsüllenmiş, hassas bakır sargılarla sarılmış yüksek dereceli silikon çelik laminasyonlara sahiptir. Bu döküm işlemi, kısmi deşarjlara yol açabilecek hava boşluklarını ortadan kaldırırken olağanüstü dielektrik dayanımı sağlayan monolitik bir yapı oluşturur. JDZ tanımı, tek fazlı konfigürasyonu ifade eder; "J" gerilim transformatörünü, "D" tek fazı ve "Z" epoksi reçine döküm teknolojisini belirtir.

Temel operasyonel özellikler arasında tanımlanmış bir doğruluk sınıfı (tipik olarak 0,2, 0,5 veya 1,0), belirtilen termal performans değerleri ve IEC 60044-2 gibi uluslararası standartlarla uyumluluk yer alır. Cihaz, tasarlanan voltaj aralığında doğrusal dönüşüm oranlarını koruyarak sistem dalgalanmaları sırasında bile ölçüm hassasiyetini garanti eder. Tasarımı, özellikle nemli veya kirli ortamlarda önemli olan yüzey takibini önlemek için bariyerler ve kaçak mesafe optimizasyonunu içerir.

JDZ Tek Fazlı Epoksi Reçine Döküm Gerilim Transformatörü kapsüllemesi birden fazla kritik fonksiyona hizmet eder: sargılara mekanik koruma sağlar, neme dayanıklı bir bariyer oluşturur ve elektrik gerilimlerini yapı boyunca eşit olarak dağıtır. Bu, geleneksel yağlı veya kuru tip tasarımlarla karşılaştırıldığında üstün kısa devre dayanım kapasitesine ve çevresel faktörlere karşı dirence sahip bir transformatörle sonuçlanır.

Temel Özellikler

JDZ Tek Fazlı Epoksi Reçine Döküm Gerilim Transformatörü, onu geleneksel gerilim transformatörlerinden ayıran birçok ayırt edici özelliği içerir. Tasarımı zorlu elektriksel ortamlarda güvenilirliğe, doğruluğa ve uzun vadeli performansa odaklanır.

Epoksi reçine kapsülleme sistemi, transformatörün en önemli teknolojik ilerlemesini temsil eder. Bu özel olarak formüle edilmiş bileşik, 20kV/mm'yi aşan tipik dielektrik dayanımıyla olağanüstü dielektrik özellikler sağlar. Döküm işlemi, tüm aktif bileşenlerin tamamen daldırılmasını sağlayarak, nominal voltajda sürekli çalışma altında bile kısmi deşarj aktivitesini önleyen boşluksuz bir yalıtım sistemi oluşturur. Reçine formülasyonu, dış mekan uygulamaları için UV stabilizatörleri içerir ve uzun süre güneş ışığına maruz kalmasına rağmen yalıtım bütünlüğünü korur.

Mekanik sağlamlık JDZ tasarımının bir başka özelliğidir. Epoksi reçine, iç bileşenleri titreşimden, mekanik gerilimden ve kazara darbelerden koruyan sert, darbeye dayanıklı bir muhafaza oluşturur. Bu yapı, birçok uygulamada harici koruyucu muhafazalara olan ihtiyacı ortadan kaldırarak genel kurulum alanını azaltır. Malzemenin doğal alev geciktirici özellikleri, ek yanmaz kaplamalar gerektirmeden katı yangın güvenliği gereksinimlerini karşılar.

Elektriksel performans özellikleri arasında, yüksek kaliteli tanecik odaklı silikon çelik çekirdekler ve hassas sarımlı bakır sargılar sayesinde düşük manyetik kayıplar yer alır. Transformatör, 15Hz'den 100Hz'e kadar geniş bir frekans aralığında doğruluğu koruyarak mükemmel frekans tepkisi özellikleri sergiler. Termal performansı -40°C ile +70°C arasındaki sıcaklık aralıklarında kararlı çalışmayı garanti eder ve ölçüm doğruluğunu korumak için sıcaklık katsayıları tasarımda dikkatle dengelenir.

Transformatör, elektrik alanı dağıtımını yönetmek için gömülü elektrotlar ve gerilim azaltıcı konturlar kullanarak terminal tasarımında ileri alan sınıflandırma tekniklerini içerir. Bu, yüksek gerilim noktalarında korona deşarjını önler ve uzun vadeli güvenilirliği artırır. Tüm canlı parçalar tamamen kapsüllenmiş halde kalır, bu da açıkta kalan yüksek voltaj bağlantılarını ortadan kaldırır ve çalışma güvenliğini önemli ölçüde artırır.

Uygulamalar

JDZ Tek Fazlı Epoksi Reçineli Döküm Gerilim Transformatörü, çok yönlü performans özellikleri ve sağlam yapısı nedeniyle elektrik enerjisi endüstrisinin birçok sektöründe yaygın uygulama alanı bulmaktadır.

Enerji üretim tesislerinde bu transformatörler, jeneratör çıkış ölçümü, şebeke senkronizasyonu ve koruma sistemlerinde kritik roller üstlenir. Türbin kontrol sistemleri, uyarma ekipmanı ve güç faktörü düzeltme cihazları için doğru voltaj sinyalleri sağlarlar. Kompakt tasarımları, jeneratörlerin veya yükseltici transformatörlerin yakınındaki, alanı kısıtlı şalt sistemi bölmelerine kuruluma olanak sağlar.

İletim ve dağıtım ağları, trafo merkezlerinde, besleyici izleme noktalarında ve dağıtılmış üretim ara bağlantı sahalarında gelir ölçümü için JDZ transformatörlerini kullanır. SCADA sistemleri, arıza tespit algoritmaları ve otomatik voltaj düzenleme ekipmanları için hassas voltaj ölçümü sağlarlar. Epoksi reçine yapısı, nem direncinin çok önemli olduğu yer altı dağıtım sistemlerinde özellikle değerli olduğunu kanıtlıyor.

Endüstriyel tesisler bu transformatörleri proses kontrol sistemleri, güç kalitesi izleme ve ekipman koruması için kullanır. Çelik fabrikaları, alüminyum izabe tesisleri ve kimya tesisleri gibi ağır endüstriler, JDZ'nin titreşim direncinden ve iletken toz ortamlarına karşı bağışıklığından yararlanır. Transformatörler, güç faktörü düzeltmesi için kapasitör kümeleriyle ve güç kalitesinin iyileştirilmesi için harmonik filtre kümeleriyle sorunsuz bir şekilde entegre olur.

Ticari bina elektrik sistemleri, ana hizmet ölçümü, kiracı alt ölçümü ve acil durum güç sistemi izleme için JDZ transformatörlerini içerir. Alev geciktirici özellikleri, onları ek yangından korunma önlemleri olmadan elektrik odalarında kuruluma uygun hale getirir. Veri merkezleri, güç kullanımı izleme ve UPS sistem kontrolü için doğruluklarına ve güvenilirliklerine özellikle değer verir.

Güneş enerjisi çiftlikleri ve rüzgar enerjisi santralleri de dahil olmak üzere yenilenebilir enerji tesisleri, şebeke ara bağlantı ölçümü ve koruması için bu transformatörleri kullanır. Geniş sıcaklık toleransları, değişen iklim koşullarında dış mekan kurulumuna olanak sağlarken, tuz serpintisine karşı dayanıklılıkları da onları kıyıdaki rüzgar santrali uygulamaları için uygun kılar.

Gerilim Transformatörlerinde Epoksi Reçine Kullanmanın Avantajları

JDZ Tek Fazlı Gerilim Transformatörlerinde epoksi reçinenin kullanılması, geleneksel izolasyon yöntemlerine göre çok sayıda teknik ve operasyonel avantaj sağlayarak, onu modern elektrik uygulamaları için tercih edilen seçenek haline getirmektedir.

Epoksi reçinenin üstün dielektrik özellikleri, geleneksel yalıtım malzemelerine göre tipik olarak 5-10 kat daha fazla dielektrik mukavemeti ile olağanüstü yalıtım performansı sağlar. Bu, elektriksel boşluk gerekliliklerinden ödün vermeden daha kompakt transformatör tasarımlarına olanak tanır. Dökme reçinenin homojen yapısı, farklı yalıtım malzemeleri arasındaki arayüzleri ortadan kaldırarak erken arızaya yol açabilecek dielektrik zayıf noktaları önler.

Epoksi reçinenin nem direnci, kağıt-yağlı veya vernikli yalıtım sistemlerine göre önemli bir gelişmeyi temsil eder. Zamanla nemi emen selüloz bazlı malzemelerin aksine, epoksi, transformatörün hizmet ömrü boyunca tutarlı yalıtım direncini koruyan geçirimsiz bir bariyer oluşturur. Bu özelliğin nemli ortamlarda veya periyodik yoğuşmaya maruz kalan uygulamalarda paha biçilemez olduğu kanıtlanmıştır.

Kürlenmiş reçinenin tüm dahili bileşenleri hareketsiz hale getiren sert bir matris oluşturmasıyla mekanik stabilite bir başka önemli avantajdır. Bu, geleneksel tasarımlarda yaygın bir arıza modu olan kısa devre olayları sırasında sargı hareketini önler. Kapsülleme ayrıca diğer yalıtım sistemlerini bozabilecek toza, kimyasallara ve aşındırıcı atmosferlere karşı da koruma sağlar.

Termal performans avantajları arasında, yağla doldurulmuş ünitelere kıyasla daha iyi ısı dağılımı ve kuru tip tasarımlara göre üstün termal döngü toleransı yer alır. Epoksi reçinenin termal genleşme katsayısı, yük değişimleri sırasında termal gerilimi en aza indirecek şekilde gömülü iletkenlerinkine uyacak şekilde tasarlanabilir. Bu, elektriksel parametrelerin uzun vadeli kararlılığının iyileştirilmesiyle sonuçlanır.

Bakım açısından bakıldığında, JDZ Tek Fazlı Epoksi Reçine Döküm Gerilim Transformatörü neredeyse hiç rutin bakım gerektirmez, periyodik yağ testi, kuruma prosedürleri veya izolasyon direnci ölçümleri ihtiyacını ortadan kaldırır. Yalıtılmış yapı, kir girişini önler ve onlarca yıllık hizmet boyunca tutarlı performans özelliklerini korur.

Çevresel faydalar arasında yanıcı yalıtım yağının bulunmaması, yangın tehlikelerinin azaltılması ve potansiyel toprak kirliliği risklerinin ortadan kaldırılması yer alır. Modern epoksi formülasyonları, uçucu organik bileşikler ve tehlikeli madde içeriğine ilişkin sıkı çevresel düzenlemelere uygundur.
