Güç Trafosu ve Dağıtım Trafosu Arasındaki Fark

Elektrik şebekesine bakarsanız aslında geniş bir iletim sistemi olduğunu görürsünüz. Ancak elektrik santralinden dizüstü bilgisayarınızın şarj cihazına kadar elektrik, iletim sırasında birden fazla voltaj dönüşümüne uğrar. Bu görünüşte kesintisiz elektrik akışının arkasında kritik bir ekipman yatıyor: transformatör.

Transformatörler her modern elektrik şebekesinin omurgasıdır. Eyaletler arası iletim veya yakındaki evlere güç sağlamak için voltaj seviyelerini talebe göre düzenlerler. Transformatörler olmasaydı modern güç sistemleri verimsiz, güvensiz ve güvenilmez olurdu. Hindistan'daki yenilenebilir enerji şebekelerinden Amerika Birleşik Devletleri'ndeki kentsel tesislere kadar, doğru transformatörün seçilmesi, güvenilir güç dağıtımının sağlanmasında kritik bir rol oynamaktadır.

Elektrik şebekesinde iki ana transformatör kategorisi vardır: güç transformatörleri ve dağıtım transformatörleri. Küresel enerji talebi artmaya devam ediyor. Bu iki tür arasındaki farkları anlamak kamu hizmeti şirketleri, EPC firmaları, endüstriyel kullanıcılar ve altyapı geliştiricileri için çok önemlidir.

Gelin bunların farklılıklarına, şebekedeki ilgili rollerine ve uygulamanız için doğru transformatörü nasıl seçeceğinize daha yakından bakalım.

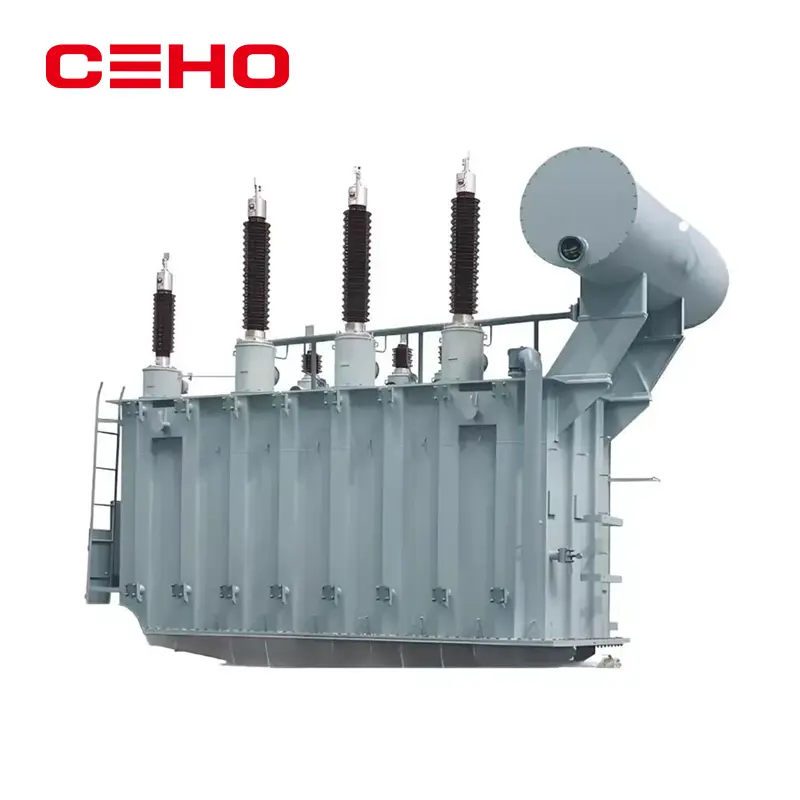

Güç Transformatörü Nedir?

Güç transformatörünü, elektrik şebekesinde ağır iş yapan bir işçi olarak düşünebilirsiniz. İletim ağındaki devasa yüksek voltajlı cihazlardır. Birincil işlevleri, yüksek voltajları idare etmek ve enerji üretim sahaları ile iletim trafo merkezleri arasında büyük miktarlarda elektriği verimli bir şekilde iletmektir. Bu cihazlar çok büyük miktarda enerjiyi idare ettiğinden, tüm saygın güç transformatörü üreticileri, onları son derece sağlam ve dayanıklı olacak şekilde tasarlar. Sadece boyutları daha büyük olmakla kalmıyor, aynı zamanda aşırı gerilimlere dayanacak şekilde özel olarak tasarlanmışlar.

Güç Şebekesinde Güç Transformatörlerinin Uygulamaları

Güç transformatörlerini aşağıdaki konumlarda bulabilirsiniz:

Enerji santralleri

Şebeke ara bağlantıları ve anahtarlama istasyonları

İletim trafo merkezleri

Bu transformatörler kritik varlıklardır. Enerji santrallerini şebekeye bağlayan omurga görevi görürler. Tek bir arıza tüm bölgeyi etkileyebilir.

Tasarımın Odak Noktası: Kapasite, Verimlilik ve Yük Eğrileri

Önemli bir mühendislik farkı, güç transformatörlerinin tam yükte çalışacak şekilde tasarlanmış olmasıdır. Yüksek elektriksel ve termal gerilimlere dayanabilirler. Tipik olarak sürekli yük altında veya en yüksek kapasiteye yakın çalıştıklarından, güç transformatörü tedarikçileri bu üniteleri tam yükte maksimum verim elde edecek şekilde optimize eder. Tasarımları enerji kayıplarını en aza indirmeyi, güvenilir yalıtım sağlamayı ve servis ömrünü uzatmayı amaçlamaktadır.

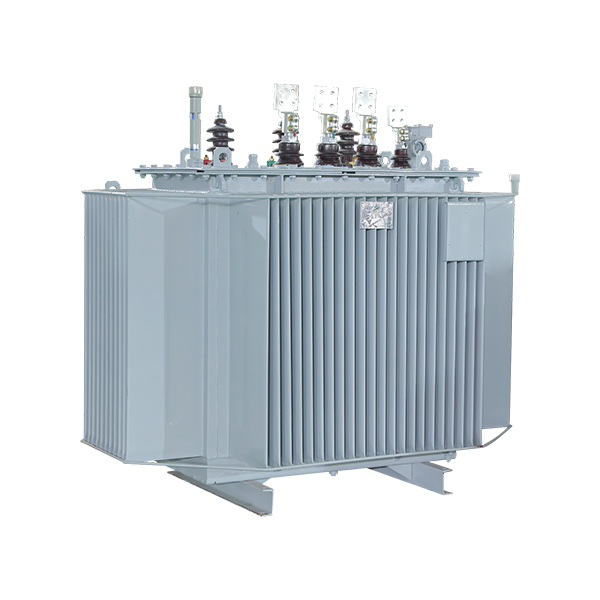

Dağıtım transformatörü nedir?

Dağıtım transformatörü, elektrik şebekesinden evlere, iş yerlerine ve ticari binalara elektrik sağlayan bir cihazdır. Genellikle yerleşim alanlarındaki elektrik direklerine veya yaya trafiğinin yoğun olduğu binaların yanlarına monte edilirler. Yerin kısıtlı olduğu ve havai hatların döşenemediği bazı bölgelerde bunlar da yer altına gömülebilir.

Bu cihazlar aynı zamanda düşürücü transformatörler olarak da bilinir, çünkü voltajı daha yüksek bir seviyeden, kullanıcıların cihazlarına veya elektronik ekipmanlarına zarar vermeden güvenli bir şekilde kullanabilecekleri daha düşük bir seviyeye düşürürler. Bir dağıtım transformatörünün içinde, bir demir çekirdeğin etrafına büyük bakır bobinler sarılır. Bobinler, demir çekirdek üzerinden akım ileterek, voltaj dalgalanmalarına neden olmadan enerjiyi bir bobinden diğerine aktarır.

Besleyicilerin yaptığı gibi birden fazla tesise bağlanmak yerine yalnızca tek bir binaya veya bir grup binaya bağlanmaları bakımından dağıtım besleyicilerinden farklılık gösterirler.

Bu nedenle, bir dağıtım transformatörünün işlevi, iletim hatlarından gelen voltajı düşürmektir. Bir dağıtım transformatörünün temel yapısı, bir ototransformatörünkiyle aynıdır, ancak sargı konfigürasyonu, yükün her iki tarafına da güç sağlamasına olanak tanır.

Bu tablo, güç transformatörleri ile dağıtım transformatörlerinin neden farklı tasarlandığını ve neden birbirlerinin yerine kullanılamayacaklarını açıklamaktadır.

Güç Trafosu ve Dağıtım Trafosu Arasındaki Temel Fark

1. Güç transformatörleri daha yüksek gerilimlerin iletim şebekesinde kullanılırken, Dağıtım Transformatörleri daha düşük gerilimlerin dağıtım şebekesinde kullanılır.

2. Güç transformatörleri piyasada 400 kV, 200 kV, 110 kV, 66 kV, 33 kV'lik çeşitli değerlerde mevcuttur ve dağıtım transformatörü 11 ​​kV, 6,6 kV, 3,3 kV, 440 V, 230 Volt'ta mevcuttur.

3. Yük dalgalanması çok az olduğu için güç transformatörü her zaman nominal tam yükte çalışır, ancak yüklerdeki değişim çok yüksek olduğundan dağıtım transformatörü tam yükten daha az yükte çalıştırılır.

4. Güç transformatörleri maksimum %100 verim için tasarlanmıştır ve verimlilik basitçe çıkış gücünün giriş gücüne oranıyla hesaplanırken, dağıtım transformatöründe maksimum verimlilik %50-70 arasında değişir ve Tüm Gün Verimliliği ile hesaplanır.

5. Güç transformatörleri, enerji üretim istasyonlarında ve iletim trafo merkezlerinde kullanılır ve dağıtım transformatörü, endüstriyel ve evsel amaçlarla gücün dağıtıldığı dağıtım istasyonlarına kurulur.

6. Güç transformatörünün boyutu dağıtım transformatörlerine göre büyüktür.

7. Güç Trafosunda demir ve bakır kayıpları gün boyu meydana gelirken, dağıtım trafosunda demir kaybı 24 saat yani gün boyu olup, bakır kayıpları yük çevrimine bağlıdır.

Uygulamalar: Güç Transformatörleri Ne Zaman Kullanılmalı?

Güç transformatörleri öncelikle güç iletimi için kullanılır. Aşağıdaki durumlarda gereklidirler:

Enerji Üretimi: Hidroelektrik, termik veya nükleer santrallerde uzun mesafe iletimi sağlamak amacıyla voltajı artırmak için kullanılır.

Şebeke Ara Bağlantısı: Bölgesel şebekeler arasında güç aktarımını sağlamak için farklı iletim ağlarını ve ikincil iletim ağlarını birbirine bağlamak.

Endüstriyel Mega Yükler: Çelik fabrikaları ve veri merkezleri gibi büyük tesisler için özel yüksek voltajlı güç kaynakları sağlamak.

Şebeke Kararlılığı: Kararlı bir güç kaynağını korumak için voltaj regülasyonunu ve reaktif güç kompanzasyonunu destekler.

Şebeke genişletme ve yenilenebilir enerji projeleri genellikle güç transformatörü üreticilerine ve güvenilir güç transformatörü tedarikçilerinin küresel sertifikalı çözümlerine dayanır.

Uygulamalar: Dağıtım Transformatörleri Ne Zaman Kullanılmalı?

Dağıtım transformatörleri öncelikle müşteri tarafında kullanılır. Aşağıdaki senaryolarda gereklidirler:

Yenilenebilir Enerji Şebekesi Entegrasyonu: Rüzgar santrallerinin ve güneş enerjisi santrallerinin, yükseltici dağıtım transformatörleri aracılığıyla yerel şebekeye bağlanması.

Konut ve Kırsal Elektrifikasyon: Apartmanlara, yerleşim alanlarına ve uzak köylere güvenilir güç kaynağı sağlanması.

Ticari Altyapı: Alışveriş merkezleri, ofis binaları ve perakende kompleksleri gibi yüksek talep gören alanlara güç sağlanması.

Endüstri Parkları: Hafif sanayi üretimini, atölyeleri ve küçük ve orta ölçekli işletme kümelerini destekler.

Sonuç: Doğru Uygulama için Doğru Transformatörün Seçilmesi

Her transformatör tipinin kendine özgü işlevleri vardır. Güç transformatörleri elektriği ana elektrik şebekesine verimli bir şekilde iletir. Dağıtım transformatörleri ise çeşitli yükleri kaldıracak ve güvenilir bir güç kaynağı sağlayacak şekilde tasarlanmıştır. Doğru trafoyu seçmek, önümüzdeki on yıllar boyunca verimliliği, güvenilirliği ve işletme maliyetlerini etkileyecek uzun vadeli bir karardır.

Proje gereksinimlerinizi görüşmek ve yüksek performans, yüksek verimlilik ve uzun hizmet ömrü için özel olarak tasarlanmış transformatör çözümleri hakkında bilgi edinmek için bugün mühendislik ekibimizle iletişime geçin.

SSSs: Güç Transformatörü ve Dağıtım Transformatörü (Basitleştirilmiş)

S1: Güç ve dağıtım transformatörleri arasındaki temel fark nedir?

C: Güç transformatörleri yüksek gerilim iletim ağları içindir (örn. 400kV) ve çok az dalgalanmayla tam yükte çalışır. Dağıtım transformatörleri, yüksek dalgalanmalı kısmi yükte çalışan, son kullanıcılara güç sağlamak için düşük voltaj dağıtımına (örn. 11kV) yöneliktir.

S2: Verimlilikleri ve hesaplamaları nasıl farklılık gösteriyor?

A: Güç transformatörleri: Çıkış/giriş gücüyle hesaplanan %100 maksimum verimlilik. Dağıtım transformatörleri: Tüm Gün Verimliliği (24 saatlik enerji oranı) ile hesaplanan %50–70 verimlilik.

S3: Her transformatör ne zaman kullanılmalı?

A: Güç transformatörleri: Enerji santralleri, iletim trafo merkezleri, büyük endüstriyel yükler. Dağıtım transformatörleri: Konut/ticari alanlar, dağıtım trafo merkezleri, hafif sanayi parkları.

S4: Temel tasarım/fiziksel farklılıkları nelerdir?

A: Güç transformatörleri: Daha büyük, daha yüksek akı yoğunluğu, tam yük, 7/24 bakır+demir kayıpları. Dağıtım transformatörleri: Daha küçük, daha düşük akı yoğunluğu, kısmi yük, 7/24 demir kayıpları (bakır kayıpları yüke bağlıdır).

S5: Bunlar birbirinin yerine kullanılabilir mi?

C: Hayır. Farklı yükler ve verimlilikler için optimize edilmişlerdir; Değişim kullanımı verimsizliğe ve ekipman arızasına neden olur.

S6: Seçim yaparken nelere dikkat etmelisiniz?

C: Şebeke düzeyi (iletim/dağıtım), yük türü, voltaj değeri, verimlilik ihtiyaçları ve uygulama kapsamı (enerji üretimi/son kullanıcılar).
