ZN85 İç Mekan Yüksek Gerilim Vakumlu Devre Kesici

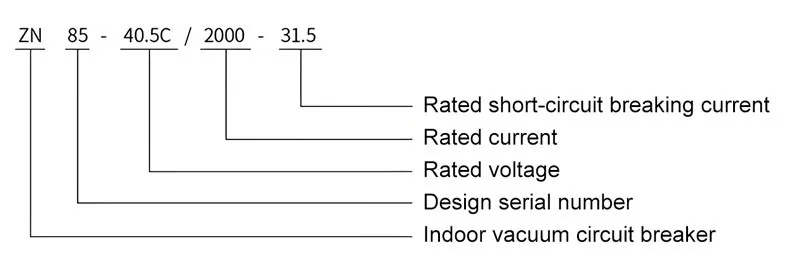

Ceho ZN85 İç Mekan Yüksek Gerilim Vakumlu Devre Kesiciyi fabrikamızdan satın alacağınızdan emin olabilirsiniz. ZN85-40.5 serisi iç mekan yüksek gerilim vakumlu devre kesici (bundan sonra devre kesici olarak anılacaktır), 33kV/40,5kV nominal gerilime sahip üç fazlı AC 50Hz güç sistemleri için uygundur. ZN85 İç Mekan Yüksek Gerilim Vakumlu Devre Kesici, endüstriyel ve madencilik işletmelerinde, enerji santrallerinde, trafo merkezlerinde ve diğer yerlerde yük akımını, aşırı yük akımını ve arıza akımını değiştirmek için kullanılır. Devre kesici ve çalışma mekanizması, devre kesicinin derinliğini etkili bir şekilde azaltan dikey bir düzeni benimser.

Üç fazlı kesici ve ilgili yüklü parçaları, kompozit bir yalıtım yapısı oluşturmak üzere üç bağımsız epoksi reçine yalıtım silindiri ile izole edilmiştir. Normal çalışma sırasında devre kesici, hava boşluğu ve kaçak mesafe gereksinimlerini karşılayabilir ve genel boyut önemli ölçüde azalır. Ana iletken devre bileşenleri (vakum kesici ve dinamik/statik iletken bağlantılar), yalnızca 300 mm faz aralığına sahip yalıtım silindirlerine monte edilir. Ana devredeki tüm elektrik bağlantıları sabit bağlantılardır ve izolasyon silindirleri kesici çerçevesinin üzerine monte edilmiştir.

Devre kesicinin çerçevesine özel bir yaylı çalıştırma mekanizması monte edilmiştir. ZN85 İç Mekan Yüksek Gerilim Vakumlu Devre Kesicinin yapısal özellikleri özellikle devre kesicilerin dikey düzenlenmesi için uygundur. Mekanizmanın tasarım prensibi basittir ve çıkış eğrisi ve performansı, 33kV/40.5kV vakumlu devre kesicinin özelliklerine ve gereksinimlerine göre optimize edilmiştir.

ZN85 İç Mekan Yüksek Gerilim Vakumlu Devre Kesicinin genel düzeni makul, estetik açıdan hoş ve basittir. Kompakt yapısı, esnek çalışması, güvenilir elektriksel performansı, uzun servis ömrü, uygun bakımı ve bakım gerektirmeyen mekanik yapısı, onu sık çalıştırma ve zorlu uygulamalar veya çalışma koşulları için ideal bir seçim haline getirmektedir.

Ürün Parametreleri

İlgili Notlar

Normal çalışma koşulları:

◆ Ortam sıcaklığı: 40°C'nin altında; günlük ortalama sıcaklık: 35°C'nin altında; minimum ortam sıcaklığı: -15°C;

◆ Bağıl nem: günlük ortalama ≤%95; aylık ortalama ≤%90;

◆ Günlük ortalama su buharı basıncı ≤2,2kPa; aylık ortalama ≤1,8kPa;

◆ Yükseklik: 1000 m'nin altında;

◆ Çevreleyen ortam: Belirgin bir toz, duman, aşındırıcı veya yanıcı gaz, buhar veya tuz sisi kirliliğinin olmadığının teyit edilmesi gerekir;

◆ Şalt donanımı ve kontrol ekipmanını etkileyen dış titreşimler veya yer hareketleri ihmal edilebilir düzeydedir;

◆ İkincil sistemde indüklenen elektromanyetik girişim genliği 1,6kV'yi geçmeyecektir;

◆ Özel servis koşulları: 1000 metreden daha yüksek bir rakımda kuruluysa, ortam hava sıcaklığı normal servis koşullarını aşıyorsa veya yüksek nem nedeniyle yoğuşması kolaysa, özelleştirme için lütfen bizimle iletişime geçin.
