Avrupa, Amerika Birleşik Devletleri ve Çin'deki kutu tipi trafo merkezlerinin teknik analizi nedir?

Elektrik mühendisleri açısından bakıldığında, Avrupalı, Amerikalı ve Çin (Çin tarzı) konteynerli trafo merkezleri, farklı şebeke standartlarına, coğrafi ortamlara ve pazar taleplerine dayalı üç farklı teknik yaklaşımı temsil etmektedir. Temel farklılıklar dört temel boyutta yatmaktadır: yapısal entegrasyon, koruma konfigürasyonları, termal yönetim tasarımı ve standardizasyon sistemleri. Bu farklılıklar farklı uygulama senaryolarına ve evrimsel yörüngelere yol açmaktadır.

Amerikan tarzı trafo merkezleri, yaygın kullanıma olanak sağlamak için kompaktlığa ve maliyet etkinliğine öncelik verir; Avrupa'daki trafo merkezleri ise gelişmiş çevresel performansı ve estetik açıdan hoş entegre tasarımları vurguluyor; Çin trafo merkezleri sıklıkla ikisi arasındaki farkları entegrasyon, maliyet ve tasarım açısından dengeleyen pragmatik hibrit çözümleri benimsiyor. Bu farklılıklar ölçeği, yapısal bileşimi, iç tasarımı, temel ekipman konfigürasyonunu, güvenlik özelliklerini, kurulum ve bakım yöntemlerini ve sonuçta trafo merkezlerinin belirli uygulamalara uygunluğunu derinden etkiler.

Aşağıda üç perspektiften derinlemesine bir analiz sunulmaktadır: teknik ayrıntılar, uygulama senaryoları ve gelecekteki eğilimler.

I. Üç Ana Tür için Temel Teknik Detayların Derinlemesine KarşılaştırılmasıKutu Tipi Trafo Merkezleri

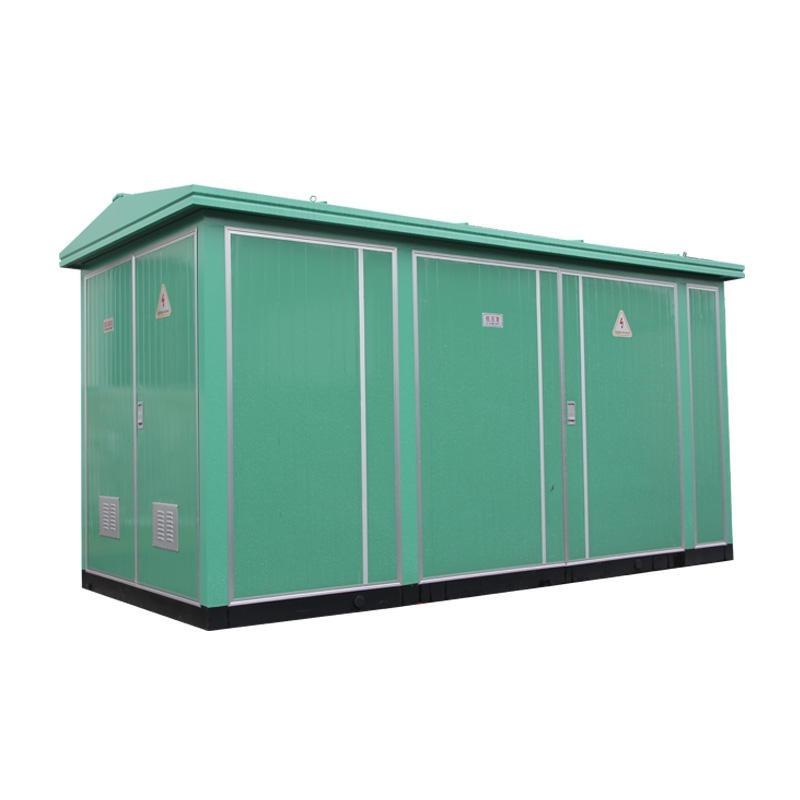

1. AvrupalıKutu Tipi Trafo Merkezleri (Avrupa tarzıKutu Tipi Trafo Merkezleri, AB/IEC Standartları)

Çekirdek Tanımı: IEC 62271-202 ve IEC 61330 standartlarıyla uyumlu olan bu trafo merkezleri, bağımsız üç bölmeli modüler yapıya sahiptir ve dünya çapında hakim olan ““Kutu Tipi Trafo Merkezleri.”

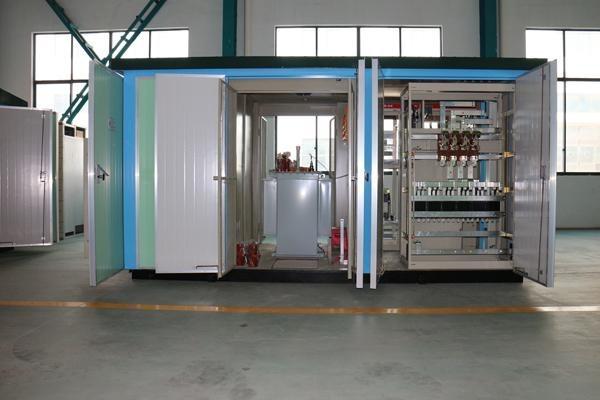

(1) Yapı ve Düzen

· Tamamen bağımsız üç bölme: Yüksek gerilim bölmesi, transformatör bölmesi ve alçak gerilim bölmesi, metal bölmelerle tamamen ayrılmış olup, bir “目" veya "品” şekil düzeni.

· Muhafaza ve Koruma: Poliüretan yalıtım katmanına sahip çift katmanlı çelik plakalar; koruma derecesi IP54–IP55; güçlü toz geçirmez, su geçirmez ve yoğunlaşma önleyici özellikler.

· Temel Gereksinimleri: Standart bir kablo kanalı, bağımsız bir temel ve ayrılmış bir bakım erişim geçişi (≥800 mm) gerektirir.

(2) Çekirdek Bileşen Yapılandırması

· Yüksek Gerilim Tarafı: Standart konfigürasyon, SF6 halkalı ana üniteleri veya hava yalıtımlı şalt sistemini içerir; yük kesme anahtarları, izolasyon anahtarları, topraklama anahtarları ve parafudrlarla entegre edilmiş, beş önleme kilitleme özelliğine sahiptir.

· Transformatör: Kapasiteleri 50kVA'dan 2500kVA'ya kadar değişen, öncelikle SCB serisi kuru tip transformatörler (epoksi reçine döküm); cebri hava soğutması (sıcaklık kontrolü + eksenel fanlar).

· Alçak Gerilim Tarafı: Olağanüstü ölçeklenebilirlik sunan, çerçeve devre kesiciler, akıllı kapasitör kompanzasyonu, akıllı sayaçlar ve aşırı gerilim koruma modüllerini içeren çekmeceli anahtarlama donanımı.

· Koruma Sistemi: Yüksek gerilim tarafı isteğe bağlı “yük anahtarı + sigorta” veya devre kesici koruması (aşırı akım, anlık, aşırı yük ve toprak hatası koruması) sunar; alçak gerilim tarafında kapsamlı dağıtım koruması bulunur.

(3) Temel Teknik Özellikler

· Güvenlik: Güçlü ark hatası izolasyon kapasitesine sahip bağımsız bölmeler (20kA/0,5s dahili ark dayanım derecesi).

· Bakım Kolaylığı: Her ünitenin enerjisi bakım için bağımsız olarak kesilebilir; alçak gerilim tarafı bakımı elektrik kesintisi olmadan yapılabilir.

· Kayıplar ve Enerji Verimliliği: Kuru tip transformatörler yangına dayanıklı, sızdırmaz ve az gürültülüdür ancak boşta kayıpları yağlı transformatörlere göre biraz daha yüksektir.

· Boyut: Aynı kapasite için hacim olarak en büyük, Amerikan tarzı ünitelerin yaklaşık 1,5 ila 3 katı.

2. Amerikan TarzıKutu Tipi Trafo Merkezi (Amerikan tarzıKutu Tipi Trafo Merkezi, IEEE/ANSI standartları)

Temel Tanım: IEEE C57.12.25 ve ANSI C84.1 standartlarına uygundur; "Kombine tip transformatör (ZGS)" olarak da bilinen son derece entegre, ortak muhafazalı bir yapıya sahiptir.

(1) Yapı ve Düzen

· Entegre Ortak Tank: Ayrı bir yüksek gerilim bölmesi yoktur; yüksek gerilim yük anahtarı, sigortalar, kademe değiştirici ve transformatör çekirdeğinin tümü aynı yağ deposuna daldırılmıştır.

· Yağsız tasarım: Tank ve radyatörün ısı dağıtımı için doğrudan açıkta olduğu, tamamen yalıtılmış bir "yağ + hava boşluğu" yapısına sahiptir.

· Muhafaza ve Koruma: Tek katmanlı çelik levha, IP34D–IP44 koruma sınıfı, toza ve katı yabancı cisimlere karşı korumayı vurgular.

· Temel Gereksinimleri: Basit platform temeli; kablo kanalına gerek yoktur; doğrudan kablo geçmeli bağlantıları.

(2) Çekirdek Bileşen Yapılandırması

· Yüksek Gerilim Tarafı: Dirsek tipi kablo fişi + takılabilir sigorta + yük anahtarı; tamamen yalıtılmış, tamamen korumalı ve dokunmaya karşı korumalı, son derece basitleştirilmiş.

· Transformatör: Tamamen sızdırmaz yağlı transformatör, kapasite 315 kVA–1.600 kVA; Transformatör yağı hem izolasyon hem de soğutma ortamı olarak görev yapar.

· Alçak Gerilim Tarafı: Basitleştirilmiş koruma konfigürasyonuna (aşırı yük, kısa devre, düşük gerilim) sahip kompakt kalıplanmış devre kesici kabini.

· Koruma Sistemi: Yüksek gerilim sigortaları, dahili transformatör arızalarına karşı koruma sağlar; alçak gerilim kompakt devre kesiciler hattı korur; röle koruma cihazı yok.

(3) Temel Teknik Özellikler

· Kompaktlık: Minimal hacim, Avrupa tarzı ünitelerin 1/4 ila 1/3'ü kadar ayak izi ve %15 ila %20 daha düşük maliyet.

·Kurulabilirlik: “Tak ve çalıştır”; kurulum süresi Avrupa tarzı ünitelerin yalnızca üçte biri kadardır.

·Isı Dağılımı: Açık hava soğutması; yüksek aşırı yük kapasitesi (2 saat boyunca 2 kat aşırı yüke izin verir).

Sınırlamalar: Bakım, tam bir elektrik kesintisi gerektirir; yüksek voltajlı bileşenler yağa batırılmış olduğundan, arıza sonrası onarımları karmaşık hale getirir ve sızıntıya yatkın hale getirir.

3. ÇinceKutu Tipi Trafo Merkezleri (Çin tarzı / Huashi tarzıKutu Tipi Trafo Merkezleri, Büyük Britanya Standardı)

Temel Tanım: Avrupa modülerliğini Amerika'nın kompaktlığıyla birleştiren bu trafo merkezleri GB/T 17467-2020 (Yüksek Gerilim/Alçak Gerilim) ile uyumludurKutu Tipi Trafo Merkezleri) ve yerelleştirilmiş, değiştirilmiş üç bölmeli bir yapıya sahiptir.

(1) Yapı ve Düzen

· Üç bağımsız ancak kompakt bölme: Yüksek gerilim, transformatör ve alçak gerilim bölmeleri ayrıdır ancak boyutları küçültülmüştür (Avrupa ve Amerika standartları arasına denk gelmektedir).

· Optimize edilmiş düzen: Esas olarak “目”-şekilli, tek sıralı uzunlamasına düzen (IEEE elektromanyetik uyumluluk gereklilikleriyle uyumlu), Çin elektrik şebekesi kurulum standartlarına uyarlanmıştır.

· Muhafaza ve Koruma: Çift katmanlı çelik levha, IP44–IP54, gelişmiş korozyon direnci, sismik direnç (sismik yoğunluk IX için tasarlanmıştır) ve yüksek sıcaklık direnci (-25°C ila +40°C).

(2) Çekirdek Bileşen Yapılandırması (Gelişmiş Yerelleştirme)

· Yüksek Gerilim Tarafı: Standart konfigürasyon, hem Avrupa devre kesici çözümleri hem de Amerikan dirsekli fiş çözümleri ile uyumlu, yerli üretim hava yalıtımlı/SF6 ring ana üniteleri içerir.

· Transformatörler: Kuru tip veya yağlı model seçimi (SCB14/S15, Sınıf 1 enerji verimliliği); geliştirilmiş kısa devre dayanım kapasitesi (10 kV/25 kA/3 s, IEC standardı olan 20 kA/2 s'yi aşan).

· Alçak Gerilim Tarafı: Çin'in dağıtım ağı otomasyon gereksinimlerini karşılamak üzere tasarlanmış entegre akıllı güç dağıtımı, otomatik reaktif güç kompanzasyonu, harmonik azaltma ve uzaktan izleme.

· Koruma Sistemi: Yedek koruma olarak yüksek gerilim sigortaları + devre kesicilerle çift yedekli koruma; aşırı sıcaklık, gaz ve basınç tahliyesi gibi elektriksel olmayan koruma özellikleriyle donatılmıştır.

(3) Temel Teknik Özellikler

· Uyarlanabilirlik: Çin'in 10kV/20kV dağıtım ağları, kısa devre seviyeleri ve topraklama konfigürasyonlarıyla tamamen uyumludur.

· Maliyet Etkinliği: Avrupa tasarımlarından daha düşük maliyet, Amerikan tasarımlarından daha yüksek güvenilirlik.

· Zeka: Standart IoT izleme (telemetri, telekontrol ve uzaktan kontrol), IEC 61850 protokolünü destekler.

Üç Ana Kutu Tipi Trafo Merkezinin Teknik Parametrelerinin Karşılaştırılması

II. Uygulama Senaryolarının Hassas Eşleştirilmesi (Elektrik Mühendisleri İçin Seçim Kriterleri)

1. Avrupa Tarzı Uygulama SenaryolarıKutu Tipi Trafo Merkezleri

Temel Seçim Kriteri: Öncelikli olarak yüksek güvenilirlik, yüksek güvenlik, güçlü ölçeklenebilirlik ve çevresel sürdürülebilirlik

· Şehir merkezleri / Önemli binalar: Ticari kompleksler, süper yüksek binalar, CBD'ler (yangın güvenliği, düşük gürültü, peyzaj entegrasyonu).

· Endüstriyel / Yüksek Güvenilirliğe Sahip Yükler: Veri merkezleri, hassas imalat, demiryolu taşımacılığı, hastaneler (kesintisiz güç kaynağı, elektrik kesintisi olmadan bakım).

· Yenilenebilir Enerji Şebekesi Entegrasyonu: Rüzgar enerjisi / PV yükseltme trafo merkezleri (harmonik azaltma, reaktif güç kompanzasyonu, akıllı izleme).

· Çevre Açısından Hassas Alanlar: Okullar, yerleşim alanları, manzaralı alanlar (yağ sızıntısı olmayan, kuru tip izolasyon).

2. ABD İçin Uygulama SenaryolarıKutu Tipi Trafo Merkezleri

Temel Seçim Kriterleri: Düşük Maliyet, Hızlı Dağıtım, Son Derece Sınırlı Alan

· Kuzey Amerika Güç Şebekesi: ABD ve Kanada'daki yerel dağıtım ağları (standart uyumluluk).

· Eski Yerleşim Alanlarının Yenilenmesi: Sınırlı alana ve kısa inşaat döngülerine sahip kentsel ızgara uç noktaları.

· Geçici / Acil Durum Güç Kaynağı: Şantiyeler, ticari fuarlar, afet yardımı (tak ve çalıştır, yeri değiştirilebilir).

· Kırsal / Banliyö Izgaraları: Düşük yük yoğunluğuna, geniş tedarik yarıçapına ve sınırlı İşletme ve Bakım kapasitesine sahip alanlar.

3. Çince İçin Uygulama SenaryolarıKutu Tipi Trafo Merkezleri

Temel Seçim Kriterleri: Çin elektrik şebekesiyle uyumluluk, yüksek maliyet etkinliği ve akıllı İşletme ve Bakım

· Çin'deki Kentsel ve Kırsal Dağıtım Ağları: Yeni yerleşim toplulukları, endüstriyel parklar ve belediyeye ait kamu tesisleri (10kV standart, kısa devre seviyesi eşleştirme).

· Dağıtım Ağı Otomasyon Yükseltmeleri: “Üç Uzaktan Kumandanın” tam kapsamı (uzaktan ölçüm, uzaktan sinyalizasyon, uzaktan kontrol), akıllı şebeke düğümleri.

· “Yeni Altyapı”: 5G baz istasyonları, şarj istasyonu kümeleri, enerji depolama güç istasyonları (entegre kaynak-şebeke-yük-depolama arayüzleri).

· İhracat / Kuşak ve Yol: Güneydoğu Asya, Orta Doğu, Afrika ve karışık IEC ve GB standartlarına sahip diğer bölgelerdeki pazarlar için uyarlanmıştır.

III. Gelecekteki Kalkınma Eğilimleri (Üç Ana Teknoloji Yolunun Evrimsel Yönleri)

1. Küresel Ortak Eğilimler (Üç Yolda Paylaşılan Yükseltmeler)

(1) Düşük Karbon ve Yüksek Enerji Verimliliği

· Zorunlu Enerji Verimliliği Yükseltmeleri: 2026'dan itibaren, Tier 1 enerji verimliliği standartları büyük küresel pazarlarda zorunlu olacak (yüksüz kayıpları %40 oranında azaltacak).

· Çevre Dostu Yalıtım Yedekleri: SF6'nın sıfır kullanımı (yerini kuru hava, N₂ ve çevre dostu gazlar almıştır); Mineral yağın yerini doğal ester bitkisel yağ aldı.

· Amorf Alaşımların Yaygın Olarak Benimsenmesi: Yüksüz kayıplar geleneksel malzemelere göre %70–%80 daha düşüktür; Devlet Şebekesindeki penetrasyon oranının 2030 yılına kadar %50'ye ulaşması.

(2) Yüksek Zeka (AIoT)

·Edge Computing + Digital Twins: Gerçek zamanlı durum izleme, arıza tahmini (doğruluk >%95), uzaktan teşhis ve İşletme ve Bakım raporlarının otomatik oluşturulması.

·Tam IEC 61850 Uyumluluğu: Tak ve çalıştır işlevselliği, gelişmiş birlikte çalışabilirlik ve akıllı şebeke dağıtım sistemleriyle kusursuz entegrasyon.

· 5G + IoT: Uzaktan kontrol, ark algılama, aşırı sıcaklık uyarıları, enerji tüketimi analizi; insansız operasyon standart hale geliyor.

(3) Entegrasyon ve Prefabrikasyon

· “Çok bölmeli entegrasyon”: Trafo merkezi, enerji depolama, PV ve şarj istasyonlarını entegre eden, ayak izini %30 oranında azaltan prefabrik modüller.

·Modüler, yapı taşı tasarımı: Standartlaştırılmış modüller, fabrika ön montajı ve sahada sıfır kablolama, kurulum süresini bir güne indirir.

2. Üç Ana Ürün Grubunun Farklılaşmış Evrimi

(1) Avrupa Şalt Donanımı: Üstün Güvenlik + Yeşil Sıfır Karbon

·Geliştirilmiş dahili ark koruması (ark sönmesi ≤0,1s), patlamaya dayanıklılık ve yangına dayanıklılık değerleri.

· Serinin tamamı yağsız, tamamen kuru tip olup, AB “karbon nötrlüğü” düzenlemelerine uygun, geri dönüştürülebilir malzemelerden yapılmıştır.

· 40,5kV yüksek gerilim, yüksek kapasiteli uygulamalara ve akıllı mikro şebeke ana istasyon senaryolarına odaklanır.

(2) ABDKutu TipiTrafo Merkezleri: Minimalist Entegrasyon + Düşük Maliyet

· Kuzey Amerika dağıtılmış PV ve konut enerji depolama sistemleri için özel olarak tasarlanmış daha fazla minyatürleştirme ve ağırlık azaltma.

· Basitleştirilmiş izleme için IoT'den yararlanır ve "değiştirilme başarısızlığına" dayalı düşük maliyetli bir İşletme ve Bakım modelini vurgular.

· Kuzey Amerika, Latin Amerika ve Avustralya'daki gevşek yapılandırılmış dağıtım şebekesi pazarlarına odaklanır.

(3) Çince Kutu Tipi Trafo Merkezleri: Evrensel Uyarlanabilirlik + Akıllı Entegrasyon

· Zorlu ortamlara (aşırı soğuk, yüksek nem, yüksek rakım) gelişmiş uyum sağlama özelliğiyle çift standartlı uyumluluk (IEC+GB).

· Entegre üretim, şebeke, yük ve depolama: Enerji depolama invertörlerinin (PCS) ve enerji yönetim sistemlerinin (EMS) derin entegrasyonu.

· Yapay zeka destekli tahmine dayalı bakım: Yerli algoritmalarla desteklenen MTBF, 100.000 saatin üzerine çıktı.

· Küresel orta-düşük pazar pazarında ikili atılımlarla öncü olmak

IV. Özet: Teknik Yaklaşımlardaki Temel Farklılıklar

· Avrupa: Önce güvenlik, modüler ve son derece güvenilir, “hassas mühendislik” teknik yaklaşımını temsil ediyor.

· Amerikan: "Ekonomi odaklı" teknik yaklaşımı temsil eden, öncelikli maliyet, entegre ve hızlı dağıtım.

· Çin Yaklaşımı: Önce uyarlanabilirlik, yerelleştirme ve zeka, “dengeli” teknik yaklaşımı temsil eder.

Önümüzdeki 3 ila 5 yıl içinde bu üç yaklaşım birbirinden yararlanacak ve sınırları bulanıklaşacak: Avrupa yaklaşımı daha kompakt hale gelecek, Amerika yaklaşımı daha akıllı ve Çin yaklaşımı daha uluslararası hale gelecek ve sonuçta "zeka, düşük karbon, entegrasyon ve standardizasyon" gibi birleşik bir teknik paradigmaya doğru yakınlaşacak.

Avrupa, Amerika ve Çin Kutu Tipi Trafo Merkezleri için SSS

1. Üç tip kutu tipi trafo merkezi için temel standart sistemler nelerdir?

· Avrupa: IEC 62271, IEC 61330

· Amerikan: IEEE C57.12.25, ANSI

· Çince: GB/T 17467-2020

2. Temel yapısal farklılıklar nelerdir?

· Avrupa: Tamamen bağımsız üç bölme, modüler tasarım

· Amerikan: Entegre ortak tank, yüksek gerilim ve trafo paylaşımlı yağ tankı

· Çince: Üç bağımsız bölme, kompakt ve optimize edilmiş düzen

3. Her tipte hangi trafo tipi kullanılıyor?

· Avrupa: Esas olarak kuru tip transformatör

· Amerikan: Yalnızca yağa batırılmış transformatör

· Çince: Kuru tip veya yağa batırılmış isteğe bağlı

4. Hangisi en küçük hacme ve ayak izine sahiptir?

Amerikan kutu trafo merkezi, Avrupa tipinin yalnızca yaklaşık 1/3'ü.

5. Hangisi en güçlü kısa devreye dayanma kapasitesine sahiptir?

Çin kutu trafo merkezi, 25kA/3s'ye kadar geliştirilmiş seviye.

6. Elektrik kesintisi olmadan bakım yapılabilir mi?

· Avrupa ve Çin: Evet, bölmeli bağımsız bakım

· Amerikalı: Hayır, genel elektrik kesintisi gerekli

7. Hangi tür en düşük maliyete sahiptir?

Amerikan kutu trafo merkezi, Avrupa tipine göre %15–%20 daha düşük.

8. Tipik uygulama senaryoları nelerdir?

· Avrupa: Kentsel çekirdek alanlar, veri merkezleri, yüksek güvenlikli endüstriyel alanlar

· Amerika: Dar alan, hızlı inşaat, kırsal ve geçici güç kaynağı

· Çince: Kentsel ve kırsal dağıtım ağları, yeni altyapı, akıllı şebekeler

9. Gelecekteki gelişme eğilimi nedir?

Yaygın: Yüksek verimlilik, zeka, SF6 içermez, entegrasyon

· Avrupa: Aşırı güvenlik, sıfır karbon, kuru tip tam seri

· Amerikan: Minyatürleştirme, düşük maliyetli değiştirme modu

· Çince: IEC+GB uyumluluğu, kaynak-şebeke-yük-depolama entegrasyonu

10. Çin elektrik şebekesi projeleri için en uygun olanı hangisidir?

Çin kutu trafo merkezi, en iyi eşleşen 10kV/20kV dağıtım ağı, koruma ve akıllı gereksinimler.
