Transformatörlerin Sınıflandırılması ve Endüstriyel Uygulama Senaryoları

Transformatörlerin Sınıflandırılması ve Endüstriyel Uygulama Senaryoları

Transformatörler, alternatif voltajı ve akımı elektromanyetik indüksiyon yoluyla dönüştüren, güvenli, verimli ve esnek güç iletimi, dağıtımı ve kullanımına olanak tanıyan statik elektromanyetik cihazlardır. Enerji dağıtımını, ekipman korumasını ve proses stabilitesini destekleyen, güç sistemleri ve endüstriyel üretimdeki temel ekipmanlardır. Bu makale, transformatörleri işlevine, soğutma yöntemine, faz numarasına ve uygulamaya göre sistematik olarak sınıflandırır ve modern endüstrideki değerlerini açıklığa kavuşturmak için tipik endüstriyel senaryolarını detaylandırır.

Transformatörlerin Sınıflandırılması

1. Fonksiyon ve Uygulamaya Göre Sınıflandırma

· Güç Transformatörleri:Yükseltici, düşürücü ve dağıtım transformatörlerine ayrılmıştır. Yükseltici transformatörler, hat kayıplarını azaltmak amacıyla uzun mesafeli iletim için enerji santrallerindeki voltajı artırır. Düşürücü transformatörler, endüstriyel ve kentsel ağlar için yüksek gerilim şebeke gücünü orta gerilime düşürür. Fabrikalarda, topluluklarda ve ticari binalarda yaygın olarak kullanılan dağıtım transformatörleri, son kullanıcılar için 0,4kV'a kadar iner.

· Özel Transformatörler:Çelik üretimi için elektrikli fırın transformatörleri, elektroliz ve elektrokaplama için doğrultucu transformatörler, ark kaynağı için kaynak transformatörleri, demiryolu taşımacılığı için cer transformatörleri, elektrik güvenliği için izolasyon transformatörleri ve ölçüm ve koruma için alet transformatörleri dahil olmak üzere zorlu veya özel çalışma koşulları için özelleştirilmiştir.

· Kontrol Transformatörleri:Otomasyon sistemlerinin güvenilir şekilde çalışmasını sağlayarak kontrol devreleri, röleler ve kontaktörler için istikrarlı düşük voltaj gücü sağlayın.

2. Soğutma Yöntemine Göre Sınıflandırma

· Yağa Batırılmış Transformatörler:Yüksek kapasiteli, düşük maliyetli ve güçlü aşırı yük kapasitesine sahip, mineral yağ ile yalıtılmış ve soğutulmuştur. Dış mekan trafo merkezleri, büyük endüstriyel tesisler ve elektrik şebekeleri için uygundur. Cebri yağ sirkülasyonlu soğutma, ekstra yüksek voltajlı ve büyük kapasiteli üniteleri destekler.

· Kuru Tip Transformatörler:Yangına dayanıklılık, patlama koruması ve az bakım gerektiren dökme reçine veya hava yalıtımını benimseyin. Veri merkezleri, hastaneler, metrolar, yüksek binalar ve yer altı trafo merkezleri gibi kapalı, yüksek güvenlikli yerler için idealdir.

· Evaporatif Soğutma Transformatörleri:Yüksek güç yoğunluğu ve sınırlı alan senaryolarına uygun, yüksek verimli ısı dağıtımı için florür bazlı ortam kullanın.

3. Faz Numarasına Göre Sınıflandırma

· Tek Fazlı Transformatörler:Tek fazlı güç sistemleri, küçük kapasiteli yükler, konut elektriği ve elektronik ekipmanlar için.

· Üç Fazlı Transformatörler:Yüksek verimlilik, kompakt yapı ve düşük kayıp ile üç fazlı enerji şebekelerinin çekirdeği. Güç iletiminde, endüstriyel güç kaynağında ve büyük fabrikalarda baskın.

4. Çekirdek Malzemeye Göre Sınıflandırma

· Silikon Çelik Çekirdekli Transformatörler:Genel güç ve dağıtım senaryolarında yaygın olarak kullanılan, olgun teknolojiye sahip ve düşük maliyetli geleneksel tip.

· Amorf Alaşımlı Transformatörler:Ultra düşük yüksüz kayıp, enerji tasarrufu, uzun süreli dağıtım ağları, endüstriyel parklar ve yeşil binalar için uygundur.

Tipik Endüstriyel Uygulama Senaryoları

1. Elektrik Enerjisi Endüstrisi

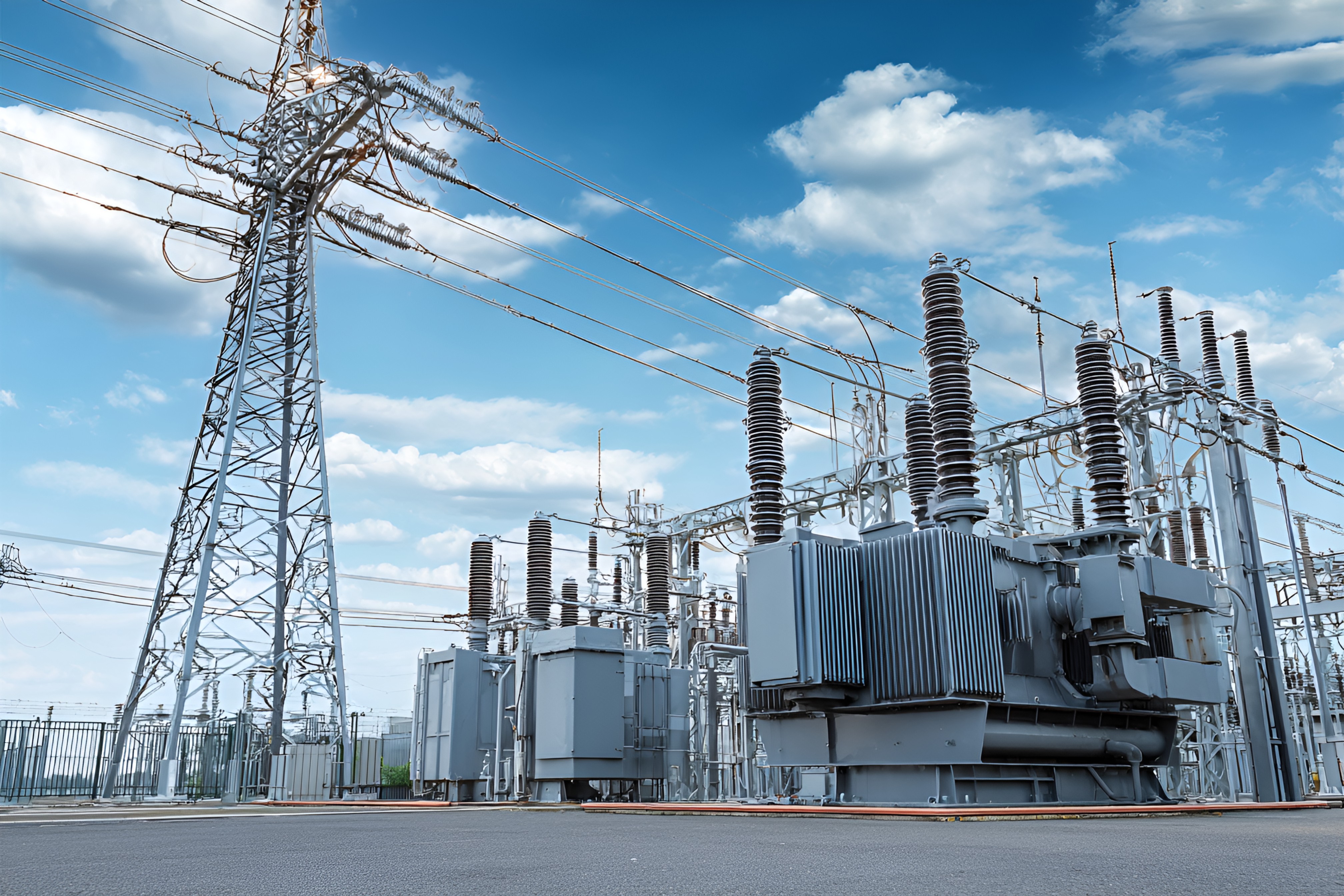

Güç transformatörleri üretim, iletim ve dağıtımın omurgasıdır. Termik, hidroelektrik, nükleer, rüzgar ve fotovoltaik santrallerdeki yükseltici transformatörler, uzun mesafeli iletim için voltajı 110kV-1000kV'a yükseltir. Düşürücü ve dağıtım transformatörleri, endüstriyel ve konut kullanıcılarına güç besler. Enstrüman transformatörleri, doğru ölçüm ve röle koruması sağlayarak şebeke güvenliğini sağlar.

2. Metalurji ve Malzeme Sanayii

Elektrikli fırın transformatörleri, çelik üretimi ve eritme sırasında ağır darbe yüklerine ve sık görülen kısa devrelere dayanıklıdır. Doğrultucu transformatörler, elektrolitik alüminyum, bakır ve çinko için yüksek akım DC sağlayarak verimli üretimi destekler. İzolasyon ve doğrultucu transformatörler harmonikleri azaltır ve prosesleri stabilize eder.

3. İmalat ve Mekanik İşleme

Dağıtım transformatörleri motorlar, pompalar ve takım tezgahları için 0,4kV güç sağlar. Kaynak transformatörleri kaynak ekipmanı için stabil ark sağlar. Kontrol transformatörleri, otomatik montaj hatlarını destekleyen PLC'lere ve sensörlere güç sağlar. İzolasyon transformatörleri hassas ekipmanı parazit ve sızıntıdan korur.

4. Yeni Enerji ve Ulaşım

Rüzgar ve güneş enerjisi çiftlikleri, gücü şebekelere entegre etmek için yükseltici transformatörler kullanır. Demiryolu taşımacılığı, katener güç kaynağı ve araç tahriki için cer transformatörlerini kullanır. EV şarj istasyonları, güvenli ve verimli şarj için doğrultucu ve izolasyon transformatörlerine güvenir.

5. Veri Merkezleri ve Yüksek Binalar

IT yüklerinde kesintisiz güç sağlayan, yangın güvenliği ve düşük gürültü nedeniyle kuru tip transformatörler tercih edilmektedir. Dökme reçine üniteleri, 7/24 çalışma gereksinimlerini karşılayan yüksek güvenilirlik ve kolay bakım sunar.

6. Madencilik ve Zorlu Ortamlar

Madene özel transformatörler, yeraltı ve ağır yük koşullarına uyum sağlayan, patlamaya, neme ve toza dayanıklı tasarımlara sahiptir. Havalandırma, taşıma ve madencilik ekipmanlarına güvenli bir şekilde güç sağlarlar. Sonuç Transformatörler, çeşitli endüstriyel ihtiyaçları karşılamak için işlev, soğutma, faz ve çekirdeğe göre sınıflandırılır. Yağa batırılmış tipler, büyük kapasiteli dış mekan senaryolarında üstünlük sağlar; kuru tip olanlar yüksek güvenlikli kapalı mekanlara hakimdir; özel türleri metalurjiye, yeni enerjiye ve ulaşıma hizmet eder. Akıllı şebeke ve endüstriyel iyileştirmeyle transformatörler, istikrarlı enerji tedarikini ve sürdürülebilir endüstriyel kalkınmayı destekleyerek yüksek verimliliğe, enerji tasarrufuna, zekaya ve çevre korumasına doğru evrilir.
