GW9 Dış Mekan Yüksek Gerilim Yalıtım Anahtarı

Ceho, GW9 Dış Mekan Yüksek Gerilim Yalıtım Anahtarı tedarikinde uzmanlaşmış bir üretici ve tedarikçidir. GW9 serisi anahtarlar, 0kV/15kV/20kV üç fazlı AC 50Hz nominal gerilime sahip dış mekan yüksek gerilimli elektrikli ekipmanlar için uygundur. Yüksüz aktarım sırasında yüksek gerilim iletim hatlarının elektriksel izolasyonu, yüksek gerilim bara bakımı, devre kesiciler ve diğer elektrikli ekipmanların yanı sıra canlı yüksek gerilim hatlarının elektriksel izolasyonu için kullanılırlar. Ürünümüz küçük kapasitör ve endüktif akım izolasyon devrelerine ayrılabilir. Bakır-alüminyum aksesuarlar, paslanmaz çelik sızdırmaz muhafaza ve sıcak daldırma galvanizli taban kullanılarak yapısı basit ve makul olup, mükemmel basınç direnci, korozyon direnci ve güvenilir performans sağlar. Hafif ve kurulumu kolay, düzenli temizlik veya bakım gerektirmeyen bu ürün, kentsel ve kırsal alanlardaki 10-20kV dağıtım hatlarının çeşitli bölümleri ve dallarının yanı sıra açıkça görülebilen bağlantı kesme noktalarına sahip bakım bölümleri için de uygundur. Ucuz, GW9 Dış Mekan Yüksek Gerilim Yalıtım Anahtarı, kullanışlı bir dış mekan yüksek voltajlı elektrikli cihazdır.

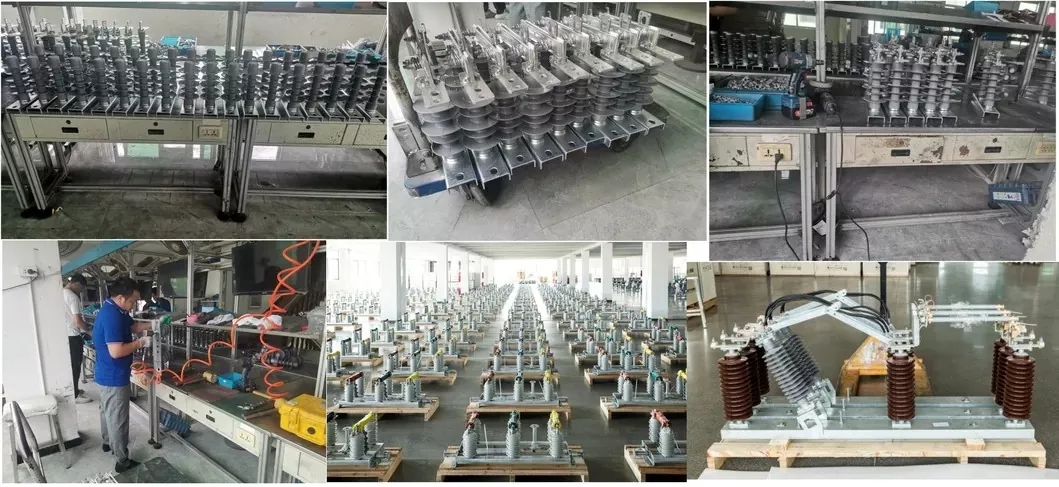

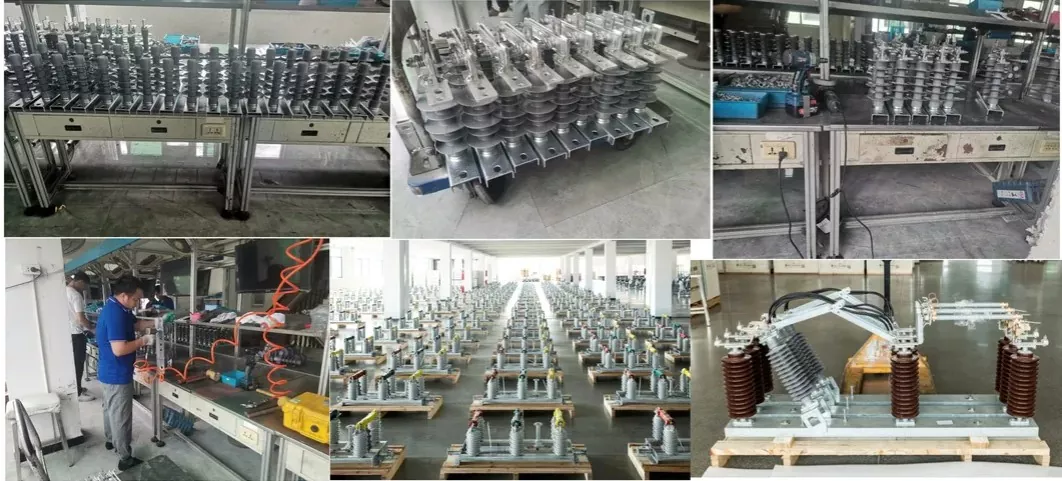

Fabrikamız

(H)GW9-12 serisi dış mekan yüksek gerilim AC tek fazlı ayırıcı/izolasyon anahtarı (bundan sonra "ayırıcı/izolasyon anahtarı" olarak anılacaktır), 10kV hatları gerilim altında ve yüksüz olarak anahtarlamak ve elden geçirilen yüksek gerilim otobüslerinin, devre kesicilerin ve diğer elektrikli ekipmanların canlı yüksek gerilim hatlarından elektriksel izolasyonu için kullanılır.

Ayırıcılar/İzolasyon Anahtarları GB/T 1985-2014 gerilim ve akım izolasyon anahtarları ve topraklama anahtarları, DL/T 486-2010 Yüksek Gerilim AC izolasyon anahtarları ve topraklama anahtarlarının teknik standartlarına uygundur.

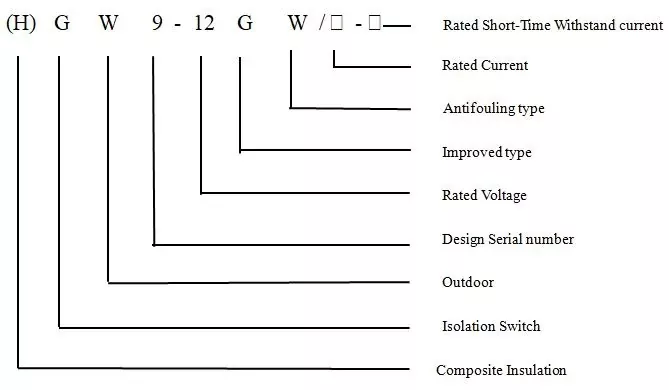

MODEL VE ​​ANLAM

Kullanıma İlişkin Çevresel Koşullar

1. Yükseklik: 1000 metreyi geçmeyecek. Rakım 1000 metreden fazla ise anma ısı yalıtım seviyesi buna göre ayarlanmalıdır.

2. Ortam Sıcaklığı: Üst sınır +45°C, alt sınır -40°C, en sıcak ayın ortalama sıcaklığı 30°C, maksimum günlük sıcaklık farkı 25K.

3. Güneş Radyasyonu Yoğunluğu (Dış Mekan): 0,1W/cm²

4. Rüzgar Hızı/Rüzgar Basıncı (Dış Mekan): 0,5 m/s / 700Pa

5. Kirlilik Derecesi: E Sınıfı

6. Buzlanma Kalınlığı: 20 mm'yi geçmez

7. Nem: Günlük ortalama bağıl nem %95'i aşmayan, aylık ortalama bağıl nem %80'i geçmeyen

8. Sismik Performans: Yatay ivme 0,3m/2, dikey ivme 0,15m/s²

9. Güvenlik Faktörü: Sinüs rezonansı üç dönemli dalga, güvenlik faktörü 1,67'den büyük.

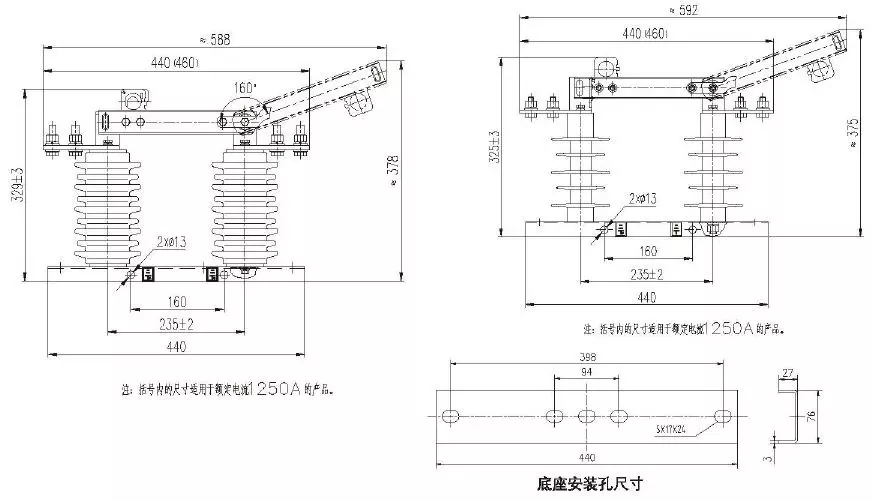

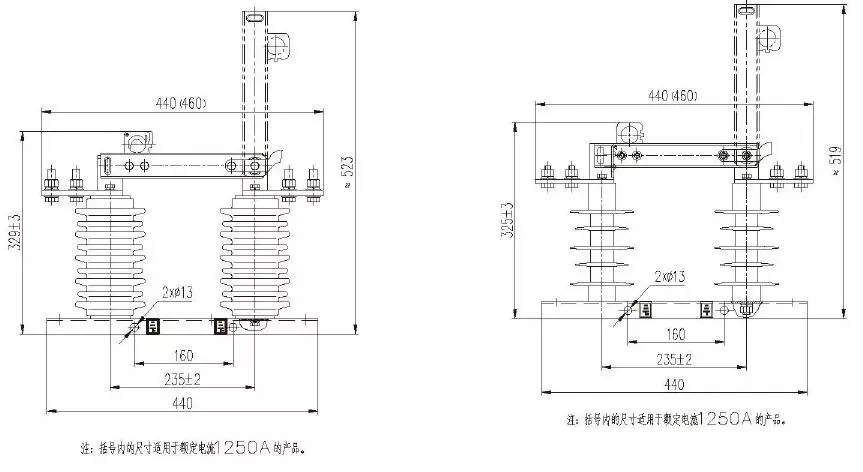

ÇİZGİ VE MONTAJ BOYUTLARI

Teknik Veriler

Temel Avantajlar

1. Önemli ölçüde geliştirilmiş ürün yapısı ve korozyon direnci. İletken plaka kapatıldığında kendiliğinden kilitleme işlevine sahiptir. Açmak için, otomatik olarak kilidi açmak üzere kilitleme kancasını çekmeniz yeterlidir. Taban iletken bir yay ve yay kapağı ile donatılmıştır; kendinden kilitlemeli cihaz bir kilitleme plakası, kilitleme kancası ve kilitleme kancası yayı içerir. Tüm standart parçalar, parlak kaplamalı ve mükemmel korozyon direncine sahip SUS304 manyetik olmayan paslanmaz çelikten yapılmıştır.

2. İletken plakanın durdurma kilidi yoktur; maksimum dönüş açılma açısı 160 dereceden az değildir ve iletken plaka tabanında paslanmaz çelik klips yoktur. Temaslı kenetleme kuvvetini korumak için pasivasyon, perçinleme ve yüksek elastikiyetteki kurulum işlemleri kullanılır.

3. GW9 Dış Mekan Yüksek Gerilim Yalıtım Anahtarının ana devre bileşenleri T2 kırmızı bakır kullanır. Sabit kontaklar ve terminaller entegre olarak kalıplanmış olup, geçmişte sabit kontakların ve terminallerin kaynaklanmasının neden olduğu temas sorunlarını tamamen çözmektedir.

4. Ana devredeki tüm iletken bileşenler, kalınlığı 20 mm'den az olmayan gümüş kaplamalıdır ve mühürlü bir oksidasyon önleyici işleme tabi tutulur. Yüzey kaplaması parlak ve dayanıklıdır, güçlü oksidasyon direncine, mükemmel iletkenliğe ve 80 mmΩ devre direncine sahiptir.

5. Kablolama terminalleri, dış kısmı gümüş kaplamalı, sert bakır alaşımından yapılmış çift delikli bir yapıya sahiptir.

6. Bu anahtar, son derece düzgün basınç ve kendi kendini temizleme işlevi sağlayan "sabit ark" yapısıyla temas eden iletken kontaklarla harici bir basınç temas yayı kullanır. Temas basıncı uzun süre sabit kalır ve uzun mesafeli çalışma sırasında ürünün emniyetini ve güvenilirliğini sağlar.

7. İzolatör, yüksek mukavemetli seramik veya silikon kauçuk kompozit malzemeden yapılmıştır ve E Sınıfı kirlilik önleme gerekliliklerini karşılayan ve iyi kirlilik önleme özelliklerine ve uzun mesafeli çalışma özelliklerine sahip, geniş bir kaçak mesafesi ile tasarlanmıştır.

8. GW9 Dış Mekan Yüksek Gerilim İzolasyon Anahtarının hareketli parçaları ile zemin arasındaki minimum mesafe 200 mm'den fazladır ve kırılmalar arasındaki mesafe 230 mm'den fazladır, bu da onu yüksek rakımlı alanlar için uygun kılar.
