GW4 Dış Mekan Yüksek Gerilim Yalıtım Anahtarı

Ceho GW4 Dış Mekan Yüksek Gerilim Yalıtım Anahtarını fabrikamızdan satın alacağınızdan emin olabilirsiniz. Bir taban, yalıtım destekleri, iletken parçalar ve bir çalıştırma mekanizmasından oluşur. Her bir direğin iki desteği vardır ve her desteğin üst ucuna iletken bir bıçak monte edilmiştir. Bıçağın teması iki destek arasında bulunur. Desteğin alt ucuna bir yatak manşonu monte edilmiştir. Çalıştırma mekanizması tarafından tahrik edilen bıçak, yatay olarak 90° dönebilir, böylece anahtar açılıp kapatılabilir.

Yapısal Özellikler

● Çift sütunlu yatay döner tip: Kutup başına iki direk izolatörü, kontak bıçağı ortada yatay olarak 90° dönerek kapanmayı ve açılmayı tamamlar, kırılma görülebilir ve "beş koruma" gerekliliklerini karşılar.

● Tüm seriler topraklama anahtarlarıyla donatılabilir: Tek topraklama, çift topraklama veya topraklamasız seçilebilir, topraklama anahtarı ve ana anahtar birbirine kilitlenmiştir.

● Esnek çalışma mekanizması: GW4 Dış Mekan Yüksek Gerilim Yalıtım Anahtarı standart konfigürasyon CS11 (manuel) veya CS17 (topraklama tipiyle), uzaktan çalıştırma için isteğe bağlı CJ6 elektrikli mekanizma.

● Korozyona karşı yüksek direnç: İletken parçalar gümüş/kalay kaplıdır, çelik parçalar sıcak daldırma galvanizli veya paslanmaz çeliktir, taban alüminyum alaşımdan veya sıcak daldırma galvanizli çelikten yapılmıştır; kıyı ve çok kirli alanlar için uygundur.

● Modüler tasarım: Üç kutup bir biyel koluyla bağlanır, faz ayarı sahada hızlı bir şekilde yapılabilir, montaj açısı 0–30° arasında ayarlanabilir.

Neden bizi seçmelisiniz?

◆ GW4 Dış Mekan Yüksek Gerilim Yalıtım Anahtarı, otomatik kontak temizleme ve gelişmiş kontak güvenilirliği özelliklerine sahip, çift sütunlu açma ve kontak anahtarlama yapısını benimser.

◆ Temas parmakları yüksek mukavemetli, yüksek iletkenliğe ve yüksek esnekliğe sahip yeni tip bir malzemeden yapılmıştır. Kontaklar, temas parmaklarının elastik kuvveti tarafından kenetlenir, böylece yay korozyonu ve ısıyla tavlamanın neden olduğu temas kenetleme kuvvetindeki azalma önlenir, böylece artan temas direnci ve artan temas ısınmasından oluşan kısır döngü önlenir.

◆ Anahtarın dönen kısmı bakım gerektirmeden çalışacak şekilde tasarlanmıştır. Dönen taban, su buharı, toz ve zararlı gazların girmesini önleyen sızdırmaz bir yapıya sahiptir. Bu, rulmanların ve molibden disülfit lityum bazlı gresin her zaman iyi bir ortamda çalışmasını sağlayarak paslanmayı, gres kaybını ve kurumayı önleyerek GW4 Dış Mekan Yüksek Gerilim Yalıtım Anahtarının çalışma torkunun uzun süreli çalışmanın ardından artmamasını sağlar. Yağsız, kendinden yağlamalı yatak yapısına uygun paslanmaz çelik pimler kullanılmıştır; Çelik bileşenler sıcak daldırma galvanizlidir, bu da esnek, hafif, güvenilir ve paslanmaz olmasını sağlar.

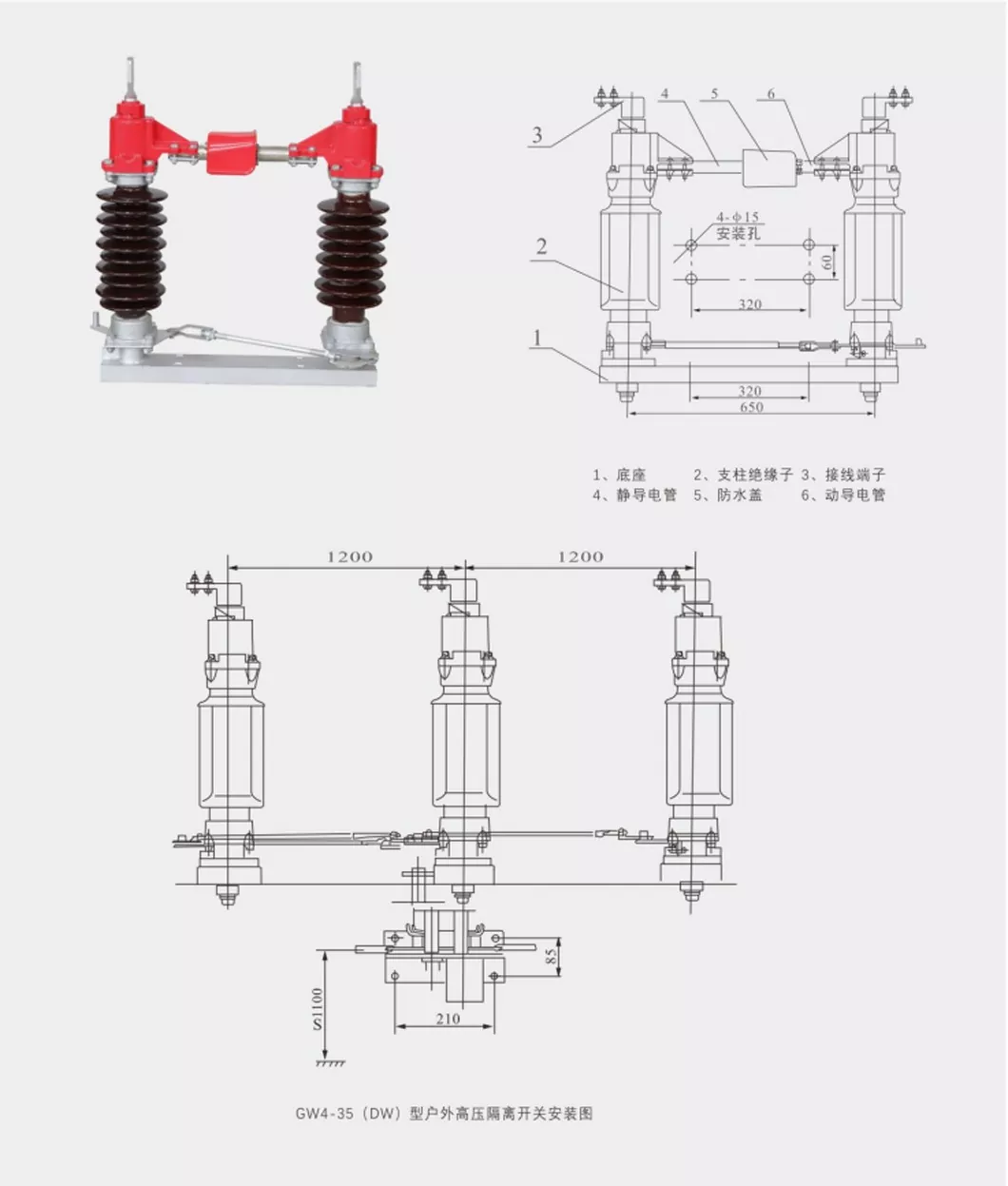

Şekil ve Montaj Boyutları

Ana Teknik Parametreler
