Bir Bakışta Anlayın: Alçak Gerilim Şalt Tesisinin Temel Teknolojileri ve Uygulama Esasları Nelerdir?

Alçak gerilim şalt sistemi, modern güç kaynağı ve dağıtım sistemlerinin temel ekipmanıdır ve esas olarak güç dağıtımı, devre kontrolü, aşırı yük koruması, kısa devre koruması, toprak kaçağı koruması ve güç izleme için kullanılır. Fabrikalarda, binalarda, veri merkezlerinde, hastanelerde, alışveriş merkezlerinde, belediye mühendisliğinde ve diğer alanlarda yaygın olarak uygulanmaktadır. Kompakt yapıya, yüksek güvenlik ve güvenilirliğe, kolay bakıma ve yüksek zekaya sahip olan bu cihaz, güç sistemlerinin kararlı çalışmasını sağlayan temel ekipmandır. Bu makale, alçak gerilim şalt sisteminin temel teknik noktalarını yapı, parametreler, performans, seçim ve uygulama açısından tam olarak tanıtmaktadır.

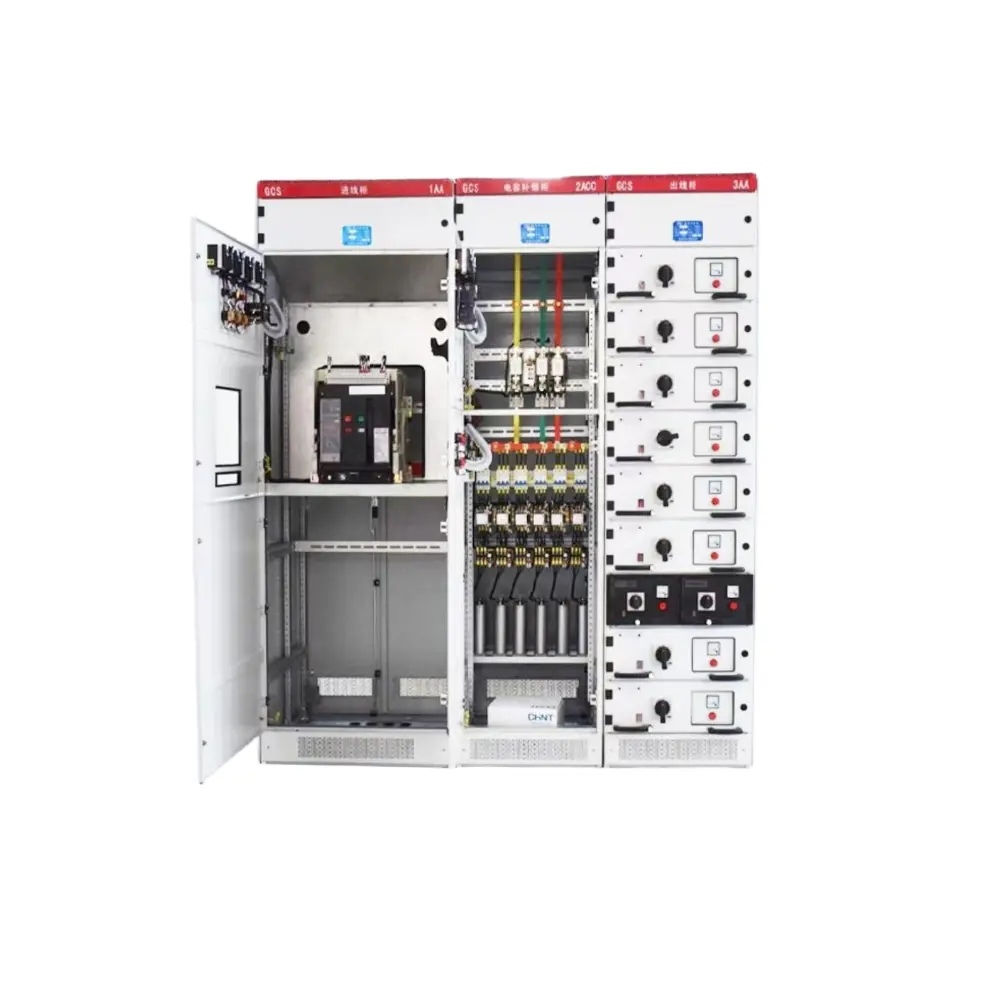

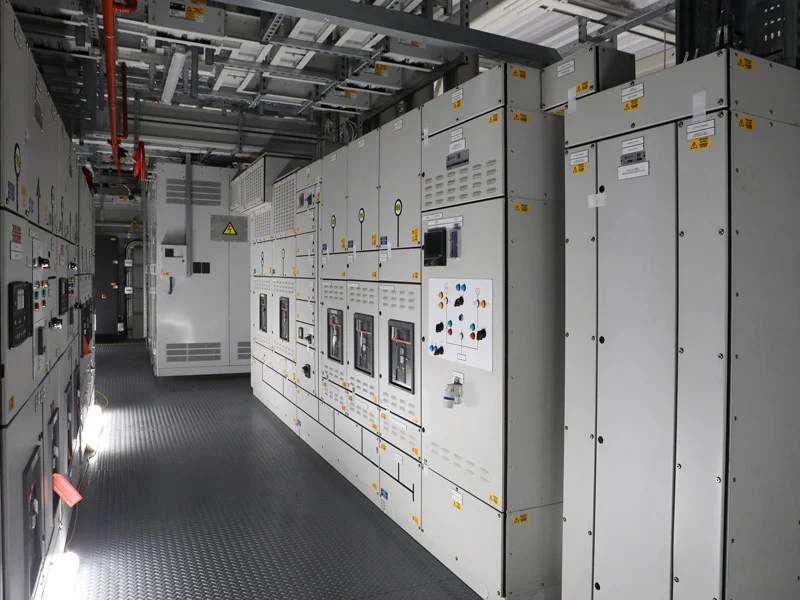

1. Alçak Gerilim Şalt Sisteminin Ana Bileşenleri

Tipik alçak gerilim şalt sistemi,üç bölmeli bağımsız izolasyon yapısı daha yüksek güvenlik, güvenilirlik ve bakım kolaylığı için:

A.Kırıcı Bölmesi: Dikey olarak düzenlenmiş, birden fazla devre kesiciyi taşıyabilen; her devre bağımsız olarak, müdahale edilmeden ayrılmıştır.

B.Otobüs Bölmesi: Kesici bölmesinin arkasında bulunur ve arızanın yayılmasını etkili bir şekilde önlemek için yalıtım bölmeleriyle izole edilmiştir.

C.Kablo Bölmesi: Kabinetin arkasında veya önünde bulunur, kablo bağlantısı ve bakımına uygun, geniş alanlı ve standart kablolamalıdır.

Çalıştırma ve bakım tarzına göre:

D.Arkadan erişilebilir: Geniş bakım alanına sahip geleneksel standart yapı.

E.Önden erişilebilir: Duvara monte edilebilir, daha küçük derinlik, yerden tasarruf sağlar.

Bağımsız bölme tasarımı, bakım sırasında canlı parçalarla kazara teması önler, ark hatası aralığını sınırlar ve ekipman ve personel güvenliğini büyük ölçüde artırır.

2. Anahtar Değerlendirilmiş Parametreler

3. Temel Elektriksel Performans Endeksleri

a. Kısa Devre Dayanım Akımı Değeri (SCCR)

Ekipmanın kısa devre direncini belirleyen ve güvenli çalışmanın önemli bir garantisi olan, bir arıza sırasında şalt cihazının kısa sürede güvenli bir şekilde dayanabileceği maksimum kısa devre akımıdır.

b. Kısa Süreli Dayanım Akımı Değeri

Şalt donanımının belirli bir süre içinde (genellikle 1 saniye veya 0,5 saniye) deformasyona uğramadan veya hasar görmeden taşıyabileceği kısa devre akımı olup, arıza koşullarında sistemin çökmemesini sağlar.

c. Kesinti Derecelendirmesi

Bir devre kesicinin güvenli bir şekilde kesebileceği maksimum arıza akımı. Sistemin beklenen kısa devre akımından büyük olması gerekmektedir, aksi takdirde patlamaya veya yangına neden olacaktır.

d. Giriş Koruma Derecesi (IP Derecelendirmesi)

· IP30: Canlı parçalarla parmak temasını önler

· IP40: Çapı ≥1 mm olan yabancı nesnelerin girişini önler

· IP54: Toz geçirmez ve su sıçramasına karşı korumalı, nemli ve tozlu ortamlara uygundur

e. Sıcaklık Artış Limiti

Ulusal standartlara göre, anma akımında uzun süreli çalışma sırasında şalt cihazının sıcaklık artışı, yalıtım stabilitesini ve uzun hizmet ömrünü sağlayacak şekilde sınırı aşmayacaktır.

4. Alçak Gerilim Şalt Sisteminin Temel Teknik Anahtar Noktaları

(1).Dolap Yapısı ve Bölümlendirme Teknolojisi

Üç bağımsız izole bölmeyi benimser: kesici bölmesi, veri yolu bölmesi ve kablo bölmesi, ark yayılmasını etkili bir şekilde önler ve işletme ve bakım güvenliğini artırır.

(2)Kısa Devre Dayanımı ve Kısa Süre Dayanımı Teknolojisi

Güçlü kısa devre direnci, kesinlikle eşleşen SCCR ve kısa süreli dayanım akımı ile donatılmış olup, arızalar nedeniyle deformasyon, veri yolu yer değiştirmesi veya sistem çökmesi yaşanmamasını sağlar.

(3)Devre Kesici Kesintisi ve Seçici Koordinasyon Teknolojisi

Kesme kapasitesi maksimum sistem arıza akımını karşılar. Bölgesel seçicilik, kısa süreli gecikme ve anlık koruma koordinasyonu yoluyla gerçekleştirilir ve kesintiler yalnızca arızalı devreyle sınırlandırılır.

(4)Busbar Sistemi Tasarımı ve Sıcaklık Artış Kontrolü

Uzun vadeli çalışma sıcaklığı artışını sıkı bir şekilde kontrol etmek, mevcut kapasiteyi, yalıtım ömrünü ve ekipman stabilitesini sağlamak için düşük empedanslı, düşük kayıplı, yüksek ısı dağılımlı bara düzeni.

(5)Entegre Koruma ve Ölçüm Teknolojisi

Çok yönlü güvenlik için aşırı yük, kısa devre, toprak kaçağı, aşırı gerilim, düşük gerilim, faz kaybı ve ark korumasını akıllı ölçüm cihazları ve sensörlerle entegre eder.

(6)Akıllı ve Dijital Teknoloji

Çevrimiçi izlemeyi, uzaktan kontrolü, arıza ön alarmını, enerji istatistiklerini ve iletişim ağını, gözetimsiz ve akıllı bulut tabanlı çalışmaya yükseltmeyi destekler.

(7)Giriş Koruması ve Çevreye Uyumluluk

Gelişmiş çok yönlülük ve dayanıklılık için neme, toza, korozyona, yüksek ve düşük sıcaklıktaki ortamlara uyum sağlayan IP30–IP54 koruma sınıflarını karşılar.

(8)Modüler ve Standartlaştırılmış Tasarım

Modüler üniteler, standartlaştırılmış arayüzler ve esnek genişletme, üretim, kurulum ve devreye alma süresini kısaltır ve genel maliyetleri azaltır.

5. Koruma Fonksiyonları

Alçak gerilim şalt sistemi, sistem güvenliğini sağlamak için birden fazla korumayla donatılmıştır:

l Aşırı yük koruması

l Kısa devre anlık koruması

l Kısa devre kısa süreli gecikme koruması

l Toprak hatası / toprak kaçağı koruması

l Aşırı gerilim ve düşük gerilim koruması

l Faz kaybı ve faz sırası koruması

l Ark hatası tespiti (AFD)

l Gelişmiş akıllı anahtarlama donanımı ayrıca şunları sağlar:

l Çevrimiçi sıcaklık izleme

l Kısmi deşarj izleme

l Güç kalitesi analizi

l Uzaktan arıza alarmı

6. Yaygın Yapı Tipleri

Sabit Tip Hücre

Basit yapı, düşük maliyet, yüksek güvenilirlik, genel güç dağıtım senaryolarına uygundur.

Çekmece Tipi Hücre

Her devre bağımsız bir çekmecedir; elektrik kesintisi olmadan, diğer devreleri etkilemeden tek çekmece çekilerek bakım yapılabilir. Yüksek güvenilirlik gerektiren hastaneler, veri merkezleri ve üretim hatları için idealdir.

Çekmeceli Tip Hücre

Ana devre kesici, daha güvenli ve daha hızlı bakım için tamamen çıkarılabilir.

7. Alçak Gerilim Şalt Sistemi ve Panolar Arasındaki Farklar

Şalt donanımı: Tamamen kapalı, bölmeden izole edilmiş, çekmeceli devre kesiciler, 30 çevrim kısa süreli dayanımlı, seçici koordinasyonu destekleyen, daha yüksek güvenlik.

Santral: Açık yapı, sabit devre kesiciler, sadece 3 çevrim kısa süreli dayanım, daha düşük maliyet.

Hücre ana giriş, bağlantı ve önemli yükler için daha uygundur; santraller terminal güç dağıtımı için kullanılır.

8. Akıllı Alçak Gerilim Şalt Sistemi

Akıllı anahtarlama donanımı şunları entegre eder:

① Akıllı devre kesiciler

② Akım / gerilim / sıcaklık sensörleri

③ Mikroişlemci tabanlı koruma cihazları

④ Güç yönetimi araçları

⑤ 4G / WiFi / Ethernet iletişimi

Şunları destekler:

① Uzaktan izleme ve kontrol

② Enerji tüketimi istatistikleri ve analizi

③ Arıza ön alarmı ve otomatik kayıt

④ Akıllı güç dağıtım sistemleriyle bağlantı

Akıllı fabrikalar, akıllı binalar ve veri merkezleri için standart bir konfigürasyondur.

9. Tipik Uygulama Durumları

l Büyük Otomobil Üretim Tesisleri

Damgalama, kaynak, boyama ve montaj atölyeleri için ana güç dağıtımını ve motor kontrolünü sağlar. Çekmece tipi akıllı şalt sistemi, kesintisiz bakım ve doğru arıza tespiti sağlayarak 7/24 üretim sürekliliği sağlar.

l Büyük Veri Merkezleri (Kademe IV)

Milisaniye düzeyinde anahtarlamayla yüksek yoğunluklu kabin güç kaynağını destekleyen çift veri yolu yedekli güç dağıtımını benimser. Sistem kullanılabilirliği %99,999'a ulaşarak 7×24 kesintisiz çalışma için idealdir.

l Büyük Ticari Kompleksler ve Alışveriş Merkezleri

Aydınlatma, HVAC, asansörler, yangınla mücadele ve mağaza devreleri için güç dağıtır. Akıllı döngü izleme ve enerji tüketimi istatistikleri, güç yönetimini optimize eder ve işletme maliyetlerini azaltır.

l Kentsel Su Tesisleri ve Kanalizasyon Arıtma Tesisleri

Nemli ve tozlu ortamlarda pompalara, fanlara, ızgaralara ve dozaj sistemlerine güç sağlar. Tam koruma, belediye su temini ve kanalizasyon arıtmasının istikrarlı çalışmasını sağlar.

l A Sınıfı Hastaneler ve Tıp Merkezleri

Ameliyathaneler, yoğun bakım üniteleri, laboratuvarlar ve görüntüleme merkezleri için son derece güvenilir çift güç dağıtımı sağlar. Sıfır kesintili anahtarlama tıbbi güvenliği garanti eder.

l PV ve Rüzgar Enerjisi İstasyonları

Tam güvenlik korumasıyla zorlu dış ortamlara uygun, invertör birleşimi, şebekeye bağlı kontrol ve enerji depolama güç dağıtımı için kullanılır.

l Havalimanları ve Demiryolu Taşıma Merkezleri

Terminaller, güvenlik sistemleri, biletleme ve aydınlatma için son derece güvenilir güç sağlar. Çift güçlü otomatik anahtarlama, taşıma merkezinin kesintisiz çalışmasını garanti eder.

l Yüksek Katlı Konutlar ve Akıllı Topluluklar

Bina güç dağıtımı, kamu aydınlatması, yangınla mücadele, asansörler ve şarj kazıklarında kullanılır. Kompakt yapı ve tam koruma, topluluk güç kalitesini artırır.

10. Pazar Büyüklüğü ve Gelişme Eğilimleri

Pazar Büyüklüğü

Küresel pazar: 2025'te yaklaşık 54-56 milyar ABD doları, 2032'de ise %6-7'lik bir Bileşik Büyüme Oranı ile 83 milyar ABD dolarını aşması öngörülüyor.

Çin pazarı: 2025 yılında yıllık %7,8 artışla yaklaşık 169 milyar RMB; Çin, küresel pazarın %21'inden fazlasını oluşturarak dünyanın en büyük tek pazarıdır.

Anahtar sürücüler: Yeni güç sistemleri, veri merkezleri, yeni enerji, akıllı üretim, kentsel altyapı ve EV şarjı.

Gelişim Trendleri

Zeka standart hale geliyor

Akıllı kesiciler, sensörler, Nesnelerin İnterneti, bulut izleme, arıza ön alarmı ve uzaktan İşletme ve Bakım, "pasif koruma"dan "aktif tahmin"e geçiş yaparak geniş çapta benimseniyor.

Daha yüksek güvenilirlik ve güvenlik yükseltmesi

Ark koruması, kısmi deşarj izleme, sıcaklık artışı izleme ve seçici koordinasyon vazgeçilmez hale gelir; daha yüksek IP derecesi ve daha güçlü kısa devre direnci.

Yeşil ve enerji tasarrufu

Düşük kayıplı, yüksek verimli otobüsler ve bileşenler, düşük karbonlu malzemeler ve çevre dostu süreçler, karbon nötrlüğü hedeflerine uygun.

Çekmeceli/çekmeceli tiplerin payı daha yüksek

Endüstride, veri merkezlerinde, hastanelerde vb. hızlı büyüme, kesintisiz bakımın desteklenmesi ve sürekli güç tedarikinin sağlanması.

Yeni enerjiye derin adaptasyon

Geri şarj önleme, aşırı gerilim koruması ve şebekeye bağlı kontrol ile PV, rüzgar enerjisi, enerji depolama ve EV şarjı için özel çözümler.

Modüler, standartlaştırılmış, kompakt

Daha hızlı kurulum, daha küçük kaplama alanı, yüksek yoğunluklu güç kaynağı için esnek genişletme ve hızlı teslimat.

Çözüm

Alçak gerilim güç dağıtım sistemlerinin temel ekipmanı olan alçak gerilim şalt sisteminin yapısal tasarımı, koruma konfigürasyonu ve üretim süreci, güç kaynağı güvenilirliğini, ekipman güvenliğini ve personel güvenliğini doğrudan etkiler. Zeka, çevrecileştirme, yüksek güvenilirlik ve modülerleştirme trendlerinin yönlendirdiği sektör istikrarlı büyümeyi sürdürecek. Üst düzey, markalı ve küreselleşmiş yetenekler rekabet gücünün anahtarı haline gelecektir. Yüksek kaliteli ve güvenilir anahtarlama donanımının seçilmesi, güç dağıtım sistemlerinin kararlılığını etkili bir şekilde artırabilir, arıza risklerini azaltabilir ve güvenli ve istikrarlı güç için sağlam destek sağlayabilir

SSS

1. Alçak gerilim şalt sistemi esas olarak nerede kullanılır?

Fabrikalar, yerleşim alanları, alışveriş merkezleri, hastaneler, veri merkezleri ve belediye projelerinde enerji dağıtımı, kontrolü ve korunması amacıyla kullanılmaktadır.

2.Ana yapı türleri nelerdir?

Güvenilirlik gereksinimlerine göre seçilen sabit tip, çekmece tipi ve çekmeceli tip.

3.IP derecesi ne anlama geliyor?

Normal iç mekan ortamları için IP30/IP40; IP54 toza ve su sıçramasına karşı dayanıklıdır, nemli ve tozlu alanlar için uygundur.

4.Seçici koordinasyon nedir?Yalnızca arızaya en yakın kesici devreye girerek büyük ölçekli elektrik kesintilerini önler ve besleme güvenilirliğini artırır.

5.Akıllı şalt sisteminin avantajları nelerdir?

Uzaktan izleme, arıza ön alarmı, enerji istatistikleri, otomatik kayıt, gözetimsiz ve akıllı çalışma.

6. Şalt donanımı özelleştirilebilir mi?

Evet, akımın, voltajın, devrelerin, fonksiyonların, boyutun ve koruma seviyesinin özelleştirilmesini destekliyoruz.

7. Teslimat süresi nedir?

Standart ürünler için 7–15 gün; Özelleştirilmiş projeler için 15–30 gün.
