Epoksi Reçine Döküm Kuru Tip Transformatörler: Tam Olarak Nelerdir? Ne Yapıyorlar?

I. Epoksi Reçine Döküm Kuru Tip Transformatör Nedir?

Epoksi reçine kuru tip transformatörler, yalıtım malzemesi olarak epoksi reçine kullanır. Yüksek ve alçak gerilim sargıları bakır bant (folyo) ile sarılır ve yüksek mukavemetli bir fiberglas yapı oluşturmak için epoksi reçine dökülüp vakumda katılaştırılır. Yalıtım dereceleri F ve H'dir. Kuru tip transformatörler, ısı dağıtımı için hava konveksiyonunu veya basınçlı hava soğutmasını kullanır ve transformatör yağı içermez.

Yanmaz, patlamaya dayanıklı ve bakım gerektirmeyen özellikleri nedeniyle şehir içi metrolarda, yüksek binalarda, havalimanlarında, hastanelerde, ticari merkezlerde ve yangın ve güvenlik gereksinimlerinin yüksek olduğu diğer yerlerde yaygın olarak kullanılmaktadır.

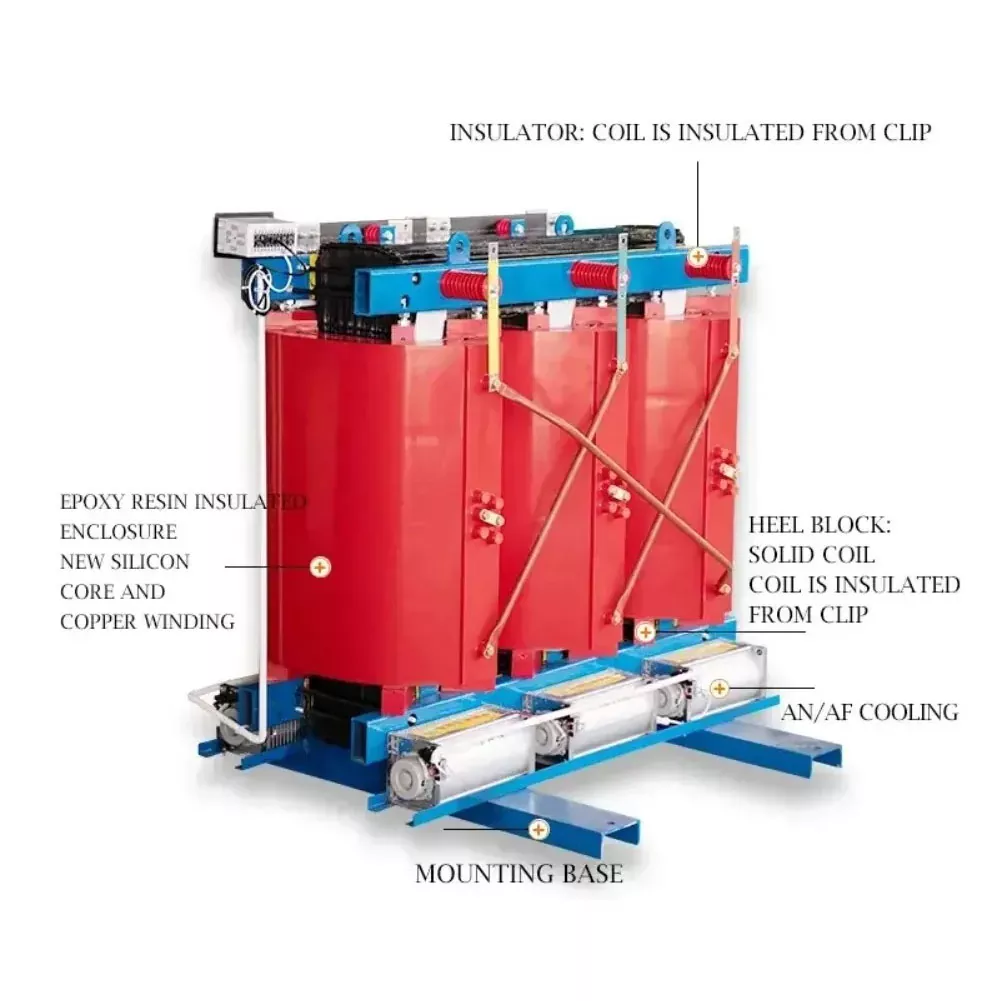

II. Epoksi Reçine Döküm Kuru Tip Transformatörlerin Proses Özellikleri

1. Sargı döküm kalıplama: Yüksek ve alçak gerilim sargısı, vakum durumunda epoksi reçine karışımı ile dökülür ve katılaşmadan sonra yoğun ve katı bir bütün oluşturur.

2. Yalıtım sistemi: Esas olarak ana yalıtım olarak epoksi reçine ve takviye malzemesi olarak cam elyafı kullanır. İzolasyon yağı gerektirmez ve sağlam bir izolasyon ekipmanıdır.

3. Soğutma yöntemi: genellikle AN (doğal hava soğutması) veya AF (zorlamalı hava soğutması). Bir sıcaklık kontrol cihazı ve eksenel akış fanı ile donatılmış olan fan, yük sıcaklığına göre otomatik olarak başlatılıp durdurulabilir. Bazı ürünler kısa süreli aşırı yük çalışmasına izin verir.

III. Epoksi Reçine Döküm Kuru Tip Transformatörlerin Başlıca Avantajları ve Dezavantajları

Avantajları:

1. Yüksek Güvenlik ve Çevre Dostu

• Yangına ve patlamaya dayanıklı: Epoksi reçinenin kendisi, yangın ve patlama riskini temelden ortadan kaldıran, alev geciktirici, alev geciktirici ve kendi kendine sönen bir malzemedir.
• Kirlilik içermez: Herhangi bir izolasyon yağı içermemesi, yağ sızıntısının toprağı ve su kaynaklarını kirletme olasılığını ortadan kaldırır. Çok temiz.

2. Mükemmel elektriksel ve mekanik özellikler

• Yüksek yalıtım gücü: Kürlenmiş epoksi reçine, iyi yalıtım performansına ve güçlü yıldırım darbe direncine sahip yoğun bir yalıtım katmanı oluşturur.
• Güçlü kısa devre direnci: Bobin, son derece yüksek mekanik mukavemete sahip, yüksek mukavemetli, sert bir bütün halinde katılaştırılmıştır ve ani bir kısa devre meydana geldiğinde oluşan büyük elektrodinamik darbeye dayanabilir.

3. Mükemmel çevresel uyumluluk

• Neme ve toza dayanıklı: Yalıtılmış reçine katmanı, nemi, tozu ve aşındırıcı gazları etkili bir şekilde izole edebilir ve hatta %100 nemli bir ortamda normal şekilde çalışabilir.
• Düşük bakım maliyeti: Çalıştırmadan önce ön ısıtmaya gerek yoktur ve kapatıldıktan sonra kurutma işlemine gerek yoktur. Günlük bakım iş yükü minimumdur.

4. Yüksek verimlilik, enerji tasarrufu ve kompakt tasarım

• Düşük kayıp: Demir çekirdeğin (yüksek kaliteli silikon çelik sacların kullanılması gibi) ve sargı tasarımının optimize edilmesiyle, yüksüz ve yük kayıpları çok düşüktür ve enerji tasarrufu etkisi önemlidir.
• Küçük boyut ve hafiflik: Epoksi reçinenin yüksek yalıtım verimliliği sayesinde boyutu ve ağırlığı, aynı kapasitedeki yağlı transformatörlerden çok daha küçüktür, bu da kurulum alanından ve inşaat maliyetlerinden tasarruf sağlar.
• Düşük gürültü: İleri teknoloji ve malzeme kullanılarak çalışma gürültüsü düşüktür, gürültüye duyarlı hastane, konut vb. için uygundur.

Dezavantajları:

• Sıcaklık direnci nispeten sınırlıdır: yaygın olarak kullanılan yalıtım dereceleri F (155°C) veya H'dir (180°C), uzun süreli çalışma sıcaklıkları genellikle yaklaşık 120°C~140° ile sınırlıdır ve aşırı yük kapasitesi, yağa batırılmış tip kadar iyi değildir.
• Kısmi boşalma ve çatlama riski: Dökme işlemi sıkı bir şekilde kontrol edilmezse (kabarcıklar ve düzensiz karıştırma gibi), kısmi boşalma kolaylıkla meydana gelebilir; aşırı soğuk ve sıcak değişimler veya mekanik stres altında epoksi reçinenin çatlama riski olabilir.
• Yüksek maliyet: İlk edinim maliyeti genellikle aynı kapasitedeki yağlı transformatörlerden daha yüksektir.

IV. Epoksi Reçine Döküm Kuru Tip Transformatörlerin Bakımı ve Genel Arızaları

• Günlük önemli noktalar: Görünüme (çatlaklar, deşarj izleri), sıcaklığa (sıcaklık kontrolü/sıcak noktalar) ve anormal gürültüye dikkat edin; Toz birikiminin ısı dağılımını ve yalıtımı etkilemesini önlemek için yalıtkanları, sargı yüzeylerini ve hava kanallarını temiz tutun.
• Düzenli inceleme/test: izolasyon direnci, DC direnci, AC dayanım gerilimi, kısmi deşarj, vb.; bağlantı elemanı ve topraklama denetimi de kritik öneme sahiptir.

Tipik Sorunlar:

• Sargının Aşırı Isınması: Genellikle aşırı yük, yetersiz havalandırma veya eskime ile ilgilidir; epoksinin renginin değişmesi, yanık kokusu veya bölgesel aşırı ısınma şeklinde ortaya çıkabilir.
• Kısmi Deşarj: Nemli/hasarlı yalıtım, zayıf kablolar/topraklama vb. nedenlerden kaynaklanabilir ve zamanla eskimeyi hızlandırır.
• Olağandışı Sesler/Titreşimler: Çekirdek sıkma sorunları, gevşek bağlantı elemanları, yük harmonikleri, rezonans vb. ile ilişkili olabilir.

V. Epoksi Reçine Döküm Kuru Tip Transformatörlerin Ortak Teknik Parametreleri

Epoksi reçine döküm kuru tip transformatörler için bazı ortak teknik parametre aralıkları aşağıda verilmiştir ve spesifik değerler modele ve üreticiye bağlı olarak değişecektir:

Şirketimizepoksi reçineli kuru tip transformatörlerseçim için kullanılabilir.

VI. Epoksi Reçineli Döküm Kuru Tip Transformatörlerin Ana Uygulama Alanları

Epoksi reçine döküm kuru tip transformatörler, yüksek güvenlik ve çevre gereksinimleri olan aşağıdaki yerler için özellikle uygundur:

• Kentsel kamu tesisleri: yüksek binalar, ticari merkezler, havaalanları, metro istasyonları, tüneller, spor salonları vb.
• Önemli kurumlar: Güç kaynağının sürekliliğini ve güvenilirliğini sağlamak için hastaneler, veri merkezleri, tiyatrolar, okullar, laboratuvarlar vb.
• Endüstriyel ortam: Yanıcı, patlayıcı veya aşındırıcı gazların bulunduğu kimya tesisleri, nükleer santraller, madenler, enerji santralleri ve diğer zorlu ortamlar.
• Yeni enerji alanları: rüzgar enerjisi üretimi, fotovoltaik enerji santralleri vb.
