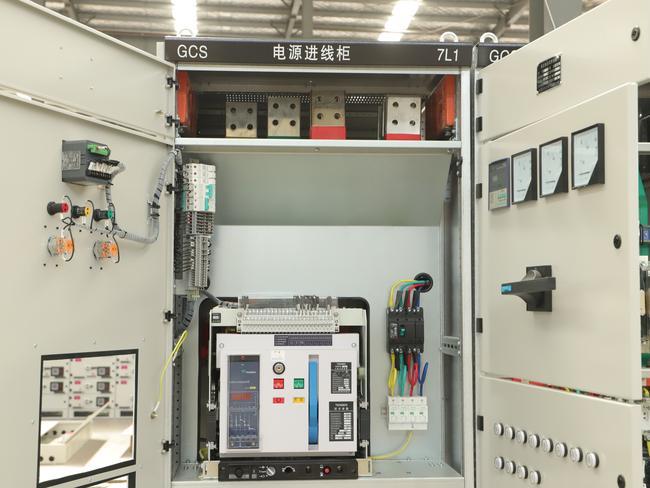

Alçak Gerilim Gelen Kabinlerin Koruma Mantığını Çözmek: Güvenli ve Güvenilir Güç Kaynağı Nasıl Sağlanır?

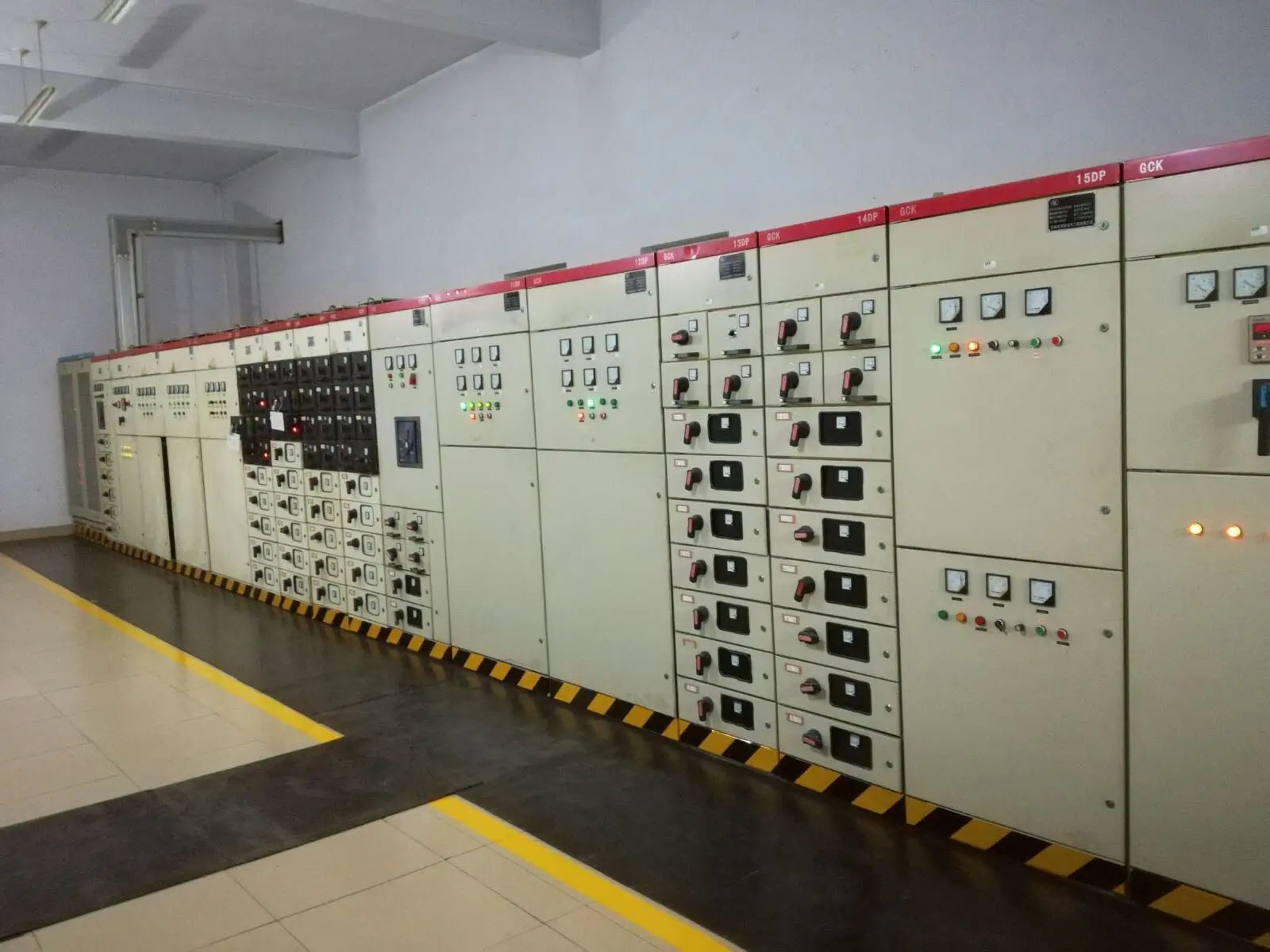

I. Elektrik Güvenliği ve Sistem Düzeyinde Konumlandırma

Tüm alçak gerilim güç dağıtım sisteminin toplam güç girişi olarak, tüm istasyonun güç dağıtımı için birincil koruma ağ geçididir. Arızalar alçak gerilim sisteminin tamamını etkileyecektir, dolayısıyla güvenilirlik en önemli önceliktir.

Yanlış paralellemeyi ve yanlış güç aktarımını önlemek için gelen hat, bara bağlantısı ve giden hat mantığını kesin olarak ayırmak gerekir.

Sistem yalıtım koordinasyon gereksinimlerini karşılayın; Nominal izolasyon voltajı, güç frekansı dayanım voltajı ve faz-faz/faz-toprak güvenlik mesafeleri kaçak, arıza ve faz-faz kısa devrelerini önlemek için düzenlemelere uygun olmalıdır.

II. Çekirdek Elektrik Performansı (Sert Teknoloji)

Nominal çalışma gerilimi, sistem faz gerilimi ve hat gerilimi ile uyumlu olup, anma dayanım gerilimini aşmadan uzun süreli çalışmayı sağlar, saha şebeke frekansına ve harmonik koşullarına uyum sağlar.

Nominal sürekli akım taşıma kapasitesi: Kabinin, ana baranın, gelen kablo bağlantısının ve devre kesici gövdesinin uzun süreli sıcaklık artışı kontrol edilecek ve kontaklarda ve bakır baralarda aşırı ısınma, renk değişikliği veya aşınma meydana gelmemelidir.

Kısa devre dayanımı ve kesme kapasitesi

Nihai/operasyonel kısa devre kesme kapasitesi, sahadaki sistemin maksimum kısa devre akımından daha büyük olmalıdır.

Kısa süreli dayanım akımı ve tepe dayanım akımı standartları karşılar; kısa devre darbesi altında kabin gövdesi deforme olmayacak, bara yerinden oynamayacak ve yalıtkan parçalar patlamayacaktır.

Sıcaklık artışı ve ısı dağılımı tasarımı: Kabinin havalandırma kanalları, üstte ve altta düzgün hava girişi ve çıkışı ile makuldür; yoğun bara ve kesici bölgelerinde ısı birikimi olmaz ve uzun süreli yüksek yük altında çalışma sırasında sıcaklık artışı standartları karşılar.

III. Koruma Mantığı ve Kontrol Fonksiyonları

Temel korumalar: Aşırı yük uzun süreli gecikme, kısa devre kısa süreli gecikme, anlık kısa devre ve toprak arıza koruması. Koruma eğrisi, aşağı yöndeki yükün özellikleriyle eşleşir.

Güç şebekesi güç kaybettiğinde otomatik olarak devreye giren ve güç kaynağı geri geldiğinde kendi kendine kapanma etkisini önleyen düşük voltaj/gerilim kaybı açma fonksiyonuyla donatılmıştır.

Koruma ayarlarının hiyerarşik koordinasyonu: Gelen hat koruması, aşağı yöndeki küçük arızalar nedeniyle ana gelen hattın tamamen açılmasını önlemek için aşağı yönde giden hat korumasıyla seçici olarak koordine edilecektir.

Güvenilir ikincil devre: Kontrol güç kaynağı, kapatma ve açma devreleri ve kilitleme devreleri, sanal bağlantı veya yanlış çalışma olmaksızın standart olarak kablolanmıştır.

Alçak Gerilim Gelen Kabin Korumasının Mantık Blok Şeması (Metin Versiyonu)

A. Genel Sinyal Akışı Blok Şeması

Birincil ana devre akımı → Akım Trafosu (CT) örnekleme → Akıllı Kontrol Cihazı (ACB Serbest Bırakma) → Mantıksal değerlendirme: Uzun süreli gecikme / Kısa süreli gecikme / Anlık / Toprak hatası / Düşük gerilim → Eylem ayarını karşılayın → Açma komutunu verin → Devre kesici açma mekanizması → Gelen ana devreyi kesin

B. Dört Ana Koruma Dalının Blok Diyagramları

Aşırı Yük Uzun Süreli Gecikme Koruma Mantığı Yük akımı standardı aşıyor → CT örnekleri ve kontrol ünitesine gönderiliyor → Ters zamanlı uzun süreli gecikme eğrisiyle eşleşiyor → Hafif aşırı yük için uzun gecikme, şiddetli aşırı yük için kısa gecikme → Gecikme sona eriyor → Açma

Kısa Devre Kısa Süre Gecikmesi Koruma Mantığı Aşağı akış devresinde kısa devre oluşur → Kısa devre akımı, gelen hat kontrol cihazını tetikler → Gelen hat, 0,1'lik bir kısa süreli gecikme ayarlar～0,3s → Arızayı ortadan kaldırmak için öncelikle giden hat devre kesicisinin anında açma yapmasını bekleyin → Giden hat açma yapmazsa / arıza giderilmezse → Gecikme sona erer → Gelen hat açar (aşmayı önler)

Kısa Devre Anlık Koruma Mantığı Baranın yakınında veya gelen hat kabininin içinde ciddi kısa devre → Kısa devre akımı anlık ayarın çok üzerinde → Kısa süreli gecikme veya bekleme olmadan doğrudan tetikleme → Kontrol cihazı hemen komut verir → Devre kesici anında açar

Toprak Arıza Koruma Mantığı Yöntem 1: Sıfır bileşen CT, üç faz + N'nin vektör toplamını toplar Yöntem 2: Kontrol cihazı, üç fazlı akım çalışması yoluyla sıfır bileşen akımını hesaplar → Dengesiz sıfır bileşen akımının standardı aştığını algılar → Tek fazlı topraklamayı / izolasyon hasarını ve kaçağı belirler → Alarm veya gecikme/anlık açma

C. Düşük Gerilim/Gerilim Kaybı Koruması Mantık Blok Şeması

Gelen hat voltajı düşer / harici güç şebekesi güç kaybeder → Düşük gerilim bobini, voltajı gerçek zamanlı olarak izler → Gerilim, ayarlanan eşik değerinden düşüktür → Düşük voltaj bobini etkinleşir → Zorunlu açma → Güç şebekesi geri yüklendikten sonra otomatik tekrar kapamaya izin verilmez; kapatma yalnızca manuel/mantıksal izinle gerçekleştirilebilir

D. Çift Gelen Hatlar + Veri Yolu Bağlantısı için Kilitleme Mantık Blok Şeması (Üç Anahtarlı Kilitleme)

1# Gelen Hat Kapalı

↓

Elektriksel yardımcı kontaklar + Mekanik bağlantı çubuğu

↓

2# gelen hattın ve veriyolu bağlantısının kapatma devrelerini bloke edin

2# Gelen Hat Kapalı

↓

1# gelen hattın ve veriyolu bağlantısının kapatma devrelerini aynı anda bloke edin

Otobüs Kravat Kapalı

↓

1# ve 2# gelen hatların kapatma devrelerini aynı anda bloke edin

Temel Kural: Herhangi bir anda üç anahtardan yalnızca ikisinin kapalı konumda olmasına izin verilir; Üç anahtarın da aynı anda kapatılması kesinlikle yasaktır.

e. Üst ve Alt Seviye Korumanın Koordinasyon Mantığı Blok Şeması

Giden hat kabini: Kısa devre anlık açma → Zaman farkı adım koordinasyonu → Gelen hat kabini: Kısa devre kısa süreli gecikmeli açma → Gerçekleştirme: Aşağı yöndeki arızalar, ana gelen hat değil, aşağı yöndeki anahtarlar tarafından tetiklenerek güç kaynağı seçiciliği sağlanır.

IV. Mekanik Kilit ve Elektrik Kilit (En Öncelikli)

Tek gelen hat: Kabin kapısı ile anahtar arasındaki mekanik kilitleme; kapı kapatıldığında açılamaz ve canlı aralığa kazara girişi önlemek için kapı açıldığında anahtar açmaya zorlanır.

Çift gelen hatlar + bara bağlantısı senaryosu: Sirkülasyonu, kısa devreyi ve trafo yanmasını önlemek için, gelen iki hattın eşzamanlı kapanmasını ve gelen hatların ve bara bağlantısının yasadışı paralellenmesini kesinlikle yasaklayan, elektriksel kilitleme ve mekanik kilitlemenin çift kilitlemesi.

Devre kesicinin mekanik yapısı yerinde kapanma ve açılma, sıkışma olmaması ve enerji depolama mekanizmasının güvenilir çalışması ile güvenilirdir.

V. Kabin Yapısı ve Busbar Teknolojisi

Kabin plakasının gücü ve çerçeve sertliği, kısa devre elektromotor kuvvet etkisine sallanmadan veya deformasyon olmadan direnmeye yeterlidir.

Ana bara özellikleri, düzenlemesi ve yalıtım destekleri yönetmeliklere uygundur; faz sırası düzenlemesi standarttır ve fazdan faza ve fazdan toprağa yalıtım bölmeleri tamamlanmıştır.

Eksiksiz topraklama sistemi: Kabin çerçevesi, kapı, yan paneller ve veri yolu bağlantı kabininin tümü, sürekli ve kesintisiz bir topraklama yolu ile güvenilir ve merkezi olarak topraklanmıştır.

Koruma seviyesi saha ortamına uyarlanarak tozun, sıçramanın ve küçük hayvanların kabine girerek kısa devreye neden olmasını önler.

VI. İzleme ve Ekran Yapılandırması

Üç fazlı dengeyi ve voltaj sapmasını kontrol edebilen akım ve voltajın standart gerçek zamanlı izlenmesi.

Gelen hattın canlı olup olmadığını sezgisel olarak değerlendirmek için canlı görüntüleme cihazıyla donatılmış olup, kazara dokunmayı ve yanlış bakımı önler.

Nemli yoğuşmanın neden olduğu yalıtım bozulmasını önlemek için gerekli sıcaklık ve nem izleme ve kabin içi yoğuşma önleme ve kontrolü yapılandırması.

VII. Çevre ve Operasyon Uyarlaması

Sahanın rakımına, sıcaklığına ve nemine, toza ve aşındırıcı gaz ortamına uyum sağlayın; yalıtım parçaları ve kabin gövdesi korozyon önleyici ve hava koşullarına dayanıklılık standartlarını karşılar.

Kabin içi yoğuşma ve küf önleme tasarımı; ısıtma ve nem alma cihazları nemli alanlarda yapılandırılmıştır.

Bakım alanı ve kablo giriş ve çıkış alanını ayırın; kablolar düzgündür ve birincil ve ikincil devreler paraziti önlemek için ayrı ayrı yönlendirilmiştir.

VIII. İşletme ve Bakım ve Güvenlik Denetimi

Bakım sırasında güç kaynağını güvenilir bir şekilde izole etmek için belirgin kırılma noktalarıyla donatılmıştır.

Elektrik kesintisi etiketleme ve kilitleme bakım işlemi sürecini güvenli çalışma koşullarıyla uygulayabilme.

Bileşenler makul şekilde düzenlenmiş olup, bakım çıkmazları olmadan günlük muayeneyi, sıcaklık ölçümünü, sıkmayı ve daha sonraki dönemde bileşen değiştirmeyi kolaylaştırır.

Özet

Düşük voltajlı giriş kabini, düşük voltajlı güç dağıtım sisteminin temel ağ geçididir ve güç kaynağına erişim, güvenlik koruması ve yük dağıtımı gibi önemli görevleri üstlenir. Temel kaygıları sekiz hususa odaklanır: elektriksel güvenlik konumlandırması, temel elektriksel performans, koruma mantığı ve kontrolü, kilitleme koruması, kabin ve bara teknolojisi, izleme konfigürasyonu, çevresel adaptasyon ve işletme ve bakım güvenliği. Bunlar arasında koruma mantığı (aşırı yük, kısa devre, toprak hatası, düşük gerilim koruması dahil) ve ikili kilitleme (mekanik + elektrik), arıza genişlemesini, yanlış çalışmayı ve güvenlik kazalarını etkili bir şekilde önleyebilen kabinin güvenli ve istikrarlı çalışmasını sağlamanın anahtarıdır. Tüm göstergelerin rasyonel olarak eşleştirilmesi ve teknik standartlara sıkı uyum, alçak gerilim giriş kabininin uzun süreli güvenilir çalışması için ön koşullardır.

SSS (Sık Sorulan Sorular)

Q1: Alçak gerilim giriş kabininin güç dağıtım sistemindeki temel rolü nedir?

A1: Alçak gerilim sisteminin toplam güç girişi ve birincil koruma ağ geçididir, güç erişiminden, arıza korumasından ve aşağı yöndeki güç dağıtımından sorumludur ve güvenilirliği sistemin güvenli çalışmasını doğrudan etkiler.

Q2: Gelen hat kabinleri için koruma ayarlarının seçici koordinasyonu neden önemlidir?

A2: Toplam sistem kesintisinin önlenmesini ve güç kaynağının sürekliliğinin sağlanmasını sağlayarak, ilk olarak çıkış hattındaki arızaların giden hat anahtarları tarafından tetiklenmesini sağlar.

Q3: Çift girişli hat + bara bağlantısı senaryosunda çift kilitlemenin (mekanik + elektrik) amacı nedir?

A3: Anahtarların hatalı paralellenmesini engeller, sirkülasyon akımını, kısa devreyi ve trafo yanmasını önleyerek sistem güvenliğini sağlar.

Q4: Alçak gerilim giriş kabininin çevresel adaptasyonunda hangi faktörler dikkate alınmalıdır?

A4: Sahadaki rakıma, sıcaklığa, neme, toza ve aşındırıcı gaza uyum sağlayın; yoğunlaşma önleyici cihazları ve uygun koruma seviyesini yapılandırın.

Q5: Alçak gerilim giriş kabinlerinin bakım işlemlerinin güvenliği nasıl sağlanır?

A5: Belirgin kırılma noktalarını donatın, elektrik kesintisi etiketleme ve kilitleme uygulayın ve bakım çıkmazlarını önlemek için bileşenleri makul şekilde düzenleyin.
