Üç Fazlı Epoksi Reçine Döküm Kombine Enstrüman Transformatörü

Profesyonel üretici olarak Ceho, size Üç Fazlı Epoksi Reçine Döküm Kombine Alet Transformatörü sağlamak istiyor. Kombine transformatörlerin tasarım özellikleri arasında yağsız, minyatür, yüksek güvenilirlik ve bakım gerektirmeme sayılabilir. Örneğin, transformatör, ekipmanın yalıtım performansını ve güvenliğini artıran epoksi reçine izolasyonunu ve yüksek voltajlı epoksi reçineyi tamamen kapalı vakumlu dökümü benimser. Ek olarak, kombine transformatörün ikincil telleri ve kabloları, hırsızlık önleme işlevlerine sahip olan ve aynı zamanda yerinde doğrulama için de uygun olan kurşun yalıtımlı bağlantı kutuları kullanılarak bağlanır.

Teknik Parametreler

Kombine transformatörler, sıradan akım transformatörleri, geçişli tip akım transformatörleri, çok kademeli akım transformatörleri ve farklı dönüşüm oranlarına sahip akım transformatörleri gibi çeşitli türleri içerir. Normal bir akım transformatörü, bir birincil sargı, bir ikincil sargı, bir demir çekirdek ve çerçeve, bir mahfaza, kablo terminalleri vb.'den oluşur. Kombine gösterge transformatörünün çalışma prensibi, bir transformatörünkine benzer. Geçişli tip bir akım transformatörünün birincil sargısı yoktur ve demir çekirdekten geçen bir tel aracılığıyla manyetik akı üretir, böylece ikincil bir akım üretir. Çoklu kademe akım transformatörleri, farklı yük akımlarının taleplerini karşılamak için birden fazla kademe ekleyerek birden fazla farklı dönüşüm oranı elde eder. Farklı dönüşüm oranlarına sahip akım trafoları, farklı dönüşüm oranları ve doğruluk seviyelerinin ihtiyaçlarını karşılamak için birden fazla bağımsız sargı sağlar.

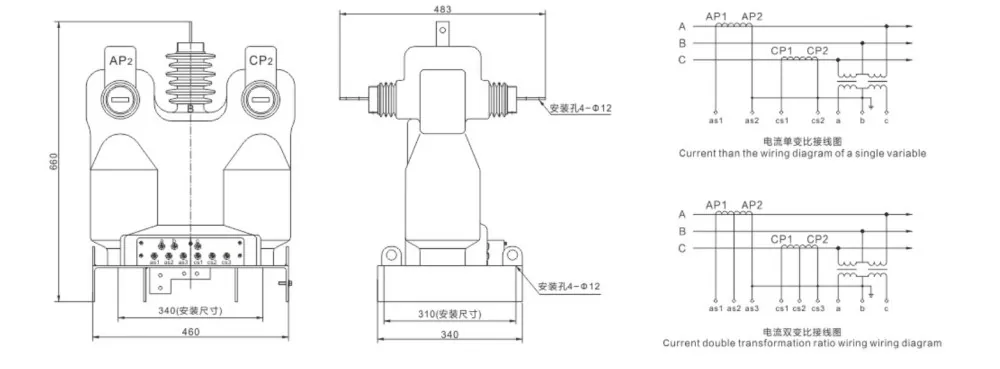

Dış çizimler

Başvuru

Üç Fazlı Epoksi Reçine Döküm Kombine Enstrüman Transformatörü, güç sistemlerinde enerji ölçümü, ölçümü ve korumasında yaygın olarak kullanılmaktadır. Örneğin 10kV enerji hatları ve branşman hatlarında, hat kaybı değerlendirmesi ve güç transformatörlerinin yüksek gerilim yan branşman hatlarında elektrik enerjisinin ölçülmesi amacıyla kombine transformatörler kullanılmaktadır. Ayrıca, esas olarak kombine transformatör ve elektrik sayaç kutusundan oluşan, özel olarak tasarlanmış bir yüksek gerilim ölçüm kutusu (kombine transformatör) bulunmaktadır. Yüksek ölçüm doğruluğu, hafiflik, kolay kurulum ve elektrik hırsızlığına karşı avantajlara sahiptir.
