​Dağıtım Trafosu Nedir?

Dağıtım Trafosu Nedir?

Yaygın olarak "dağıtım transformatörü" olarak kısaltılan bir dağıtım transformatörü, AC gücünü iletmek için elektromanyetik indüksiyon yasasına dayalı olarak alternatif akım (AC) voltajını ve akımı dönüştüren bir güç dağıtım sistemindeki sabit bir elektrikli cihazı ifade eder. Bazı bölgelerde, gerilim değeri 35 kilovoltun (çoğunlukla 10 kV ve altı) altında olan güç transformatörlerine "dağıtım transformatörleri" adı verilir, kısaltılarak "dağıtım transformatörü" denir. Bu “dağıtım transformatörlerinin” kurulduğu tesislere trafo merkezleri denir.

Gelişim Tarihi

Çin'in "enerji tasarrufu ve tüketimin azaltılması" politikalarının sürekli ilerlemesiyle devlet, enerji tasarruflu, düşük gürültülü ve akıllı dağıtım transformatörü ürünlerinin geliştirilmesini teşvik ediyor. Chenghe Elektrik Enerjisi Şirketi de ulusal çağrıya ana akım enerji tasarruflu dağıtım transformatörlerini güçlü bir şekilde üreterek yanıt verdi. Şu anda Chenghe'nin en çok satan ürünleri iki ana türü içermektedir: enerji tasarruflu yağa batırılmış transformatörler ve amorf alaşımlı transformatörler. İster enerji tasarrufu ister teknik yetenekler açısından olsun, Çin'in transformatör endüstrisi küresel transformatör gelişiminde liderliği ele geçirmeye hazırlanıyor. Daha da önemlisi, transformatörün enerji verimliliği sadece imalat anında belirtilen kayıp değerlerine yansımamaktadır. Kullanıcılar tarafından tam yaşam döngüsü yönetim modelinin oluşturulması, transformatörlerin daha verimli ekonomik şekilde çalıştırılmasına ve yönetilmesine olanak tanır, böylece ürünlerin enerji tasarrufu değeri en üst düzeye çıkarılır ve transformatör enerji verimliliğinin gerçek faydalarından yararlanılır.

Temel Fonksiyon: Gerilim Dönüşümü

Birincil iş, yerel dağıtıma uygun hale getirmek için voltajı düşürürken buna karşılık akımı artırmaktır (gücü kabaca sabit tutmak). Sürekli olarak tam yükte veya tam yüke yakın çalışırlar ve tipik çalışma seviyelerinde maksimum verimlilik için tasarlanmıştır.

Temel Özellikler ve Uygulamalar

30–3.150 kVA kapasite aralığına sahip 10 kV ve 35 kV S11, S13, S20 ve S22 serisi dağıtım transformatörleri; çekirdek, çok aşamalı kademeli silindirik konfigürasyona sahip üç fazlı, üç sütunlu bir tasarımdır; sarımlar, iyi eşmerkezlilik ve güçlü kısa devre direnci sağlayan birlikte sarma teknolojisini kullanır; temel teknik göstergeler benzer ürünler için gelişmiş yerel standartları karşılamaktadır.

Konum: Havai hatlar için direklere (direğe monteli) veya konut ve ticari alanlarda yer seviyesindeki muhafazalara (yastıklı monteli) monte edilir.

Derecelendirme: Standart dağıtım için tipik olarak 16 kVA ila 100 kVA aralığındadır.

Tasarım: Genellikle iletim trafo merkezlerinde kullanılan büyük güç transformatörlerinden daha küçük ve daha ucuzdur.

Nasıl Çalışır?

Transformatör elektromanyetik indüksiyon prensibine göre çalışır:

Yüksek gerilim akımı birincil sargıya akar.

Çekirdekte değişen bir manyetik alan yaratır.

Bu alan sekonder sargıda daha düşük voltajlı bir akımı indükler.

Sargılar arasındaki dönüş oranı (N₁:N₂), gerilim azaltma oranını belirler.

Yaygın Türler

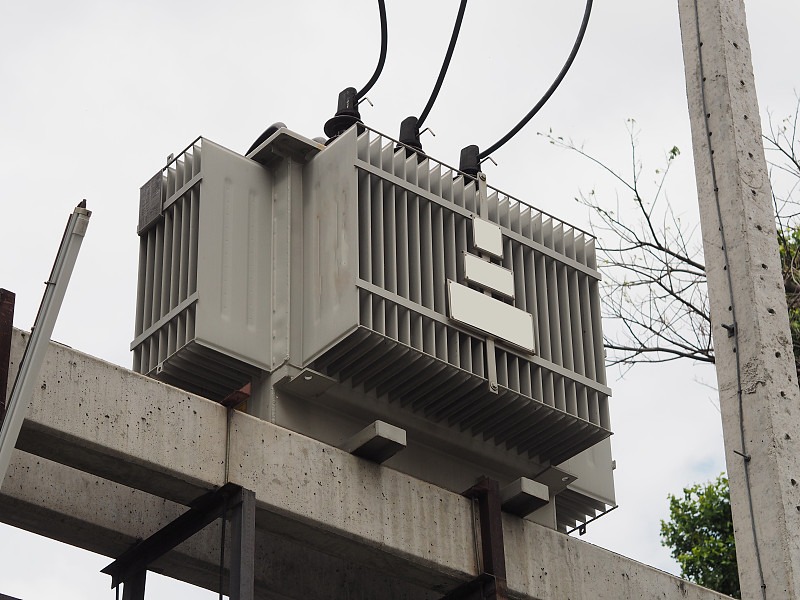

Direğe Monteli: Havai dağıtım sistemlerinde yaygındır.

Ped Montajlı: Yer altı kablo sistemlerinde kullanılır, genellikle kentsel/banliyö mahallelerinde görülür.

Tek Fazlı ve Üç Fazlı: Tek fazlı konut hizmetleri için standarttır, üç fazlı ise endüstriyel/ticari yüklere hizmet eder.

İşletme ve Bakım

1. Dağıtım Transformatörlerinin Aşırı Yükte Çalışması

2. Dağıtım Transformatörlerinde Anormal Sesler

3. Dağıtım Transformatörlerinin Sıcaklık Muayenesi

4. Dağıtım transformatörünün yağ seviyesinin normal olup olmadığını kontrol edin ve yağ sızıntısı, sızıntı veya anormal yağ rengi olup olmadığını kontrol edin.

5. Dağıtım transformatörünün yalıtım burçlarını hasar, çatlak veya ark belirtileri açısından inceleyin

6. Dağıtım Transformatörlerinin Periyodik Temizliği

Güvenlik ve Güvenilirlik

Bu transformatörler izolasyon ve soğutma amacıyla yağ ile doldurulur. Arıza anında onları izole etmek, şebekenin zarar görmesini önlemek ve kamu güvenliğini sağlamak için sigortalar veya devre kesiciler gibi koruyucu cihazlarla donatılmıştır.

CEHO, bugün dünya çapındaki endüstriler ve tesislerde uyumlu, yaygın olarak kullanılan çözümlerin güvenilir bir tedarikçisi olmayı sürdürüyor. CEHO'dan dağıtım transformatörü satın almak istiyorsanız lütfen bizimle iletişime geçin.
