Hızlı Kılavuz: Kuru Tip ve Yağlı Transformatörler İçin Temel Farklılıklar ve Seçim Kılavuzu

Yeni güç sistemlerinin gelişimi hızlandıkça, enerji dönüşümü için kritik ekipmanlar olan dağıtım transformatörleri güvenlik, enerji verimliliği, işletme ve bakım maliyetlerinin belirlenmesinde hayati bir rol oynamaktadır. Mevcut pazara iki ana kategori hakimdir: kuru tip transformatörler ve yağlı transformatörler. Bu iki tip, yalıtım ve soğutma, güvenlik ve çevre performansı, uygulanabilir senaryolar ve maliyet verimliliği açısından önemli ölçüde farklılık gösterir. Zorunlu enerji verimliliği standardı GB 20052-2024 uyarınca bu makale, bu iki ekipman türü arasındaki farkların kapsamlı bir analizini sunarak mühendislik seçimi için güvenilir bir referans sunar.

I. Temel Temel Farklılıklar: Yalıtım ve Soğutma Yöntemlerindeki Farklılıklar

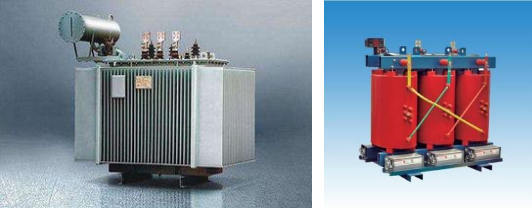

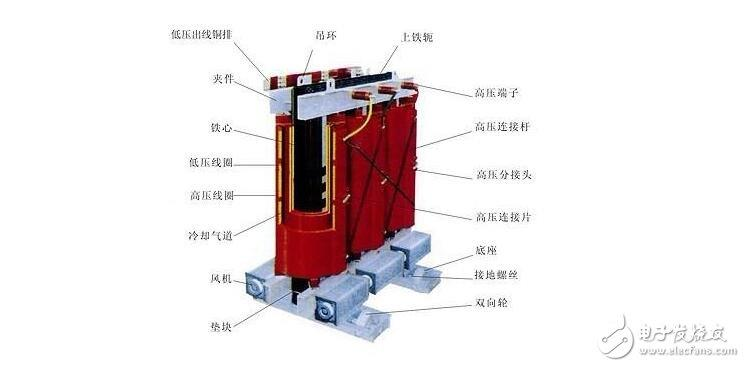

Kuru tip transformatörler soğutma ortamı olarak havayı kullanır. Sargılar, epoksi reçine vakumlu döküm veya Nomex kağıt emprenye kullanılarak yalıtılmıştır ve sıvı ortam ihtiyacını ortadan kaldırır. Basit bir yapıya sahiptirler ve sızıntı riski taşımazlar. Yağa batırılmış transformatörler, hem soğutma hem de yalıtım ortamı olarak yalıtım yağı kullanır. Çekirdek ve sargılar, ısı dağıtımı için yağ sirkülasyonuna bağlı olarak yağ tankına batırılır. Bu teknoloji olgunlaşmıştır ve daha geniş bir kapasite yelpazesi sunar. Bu temel tasarım farkı, güvenlik, çevresel etki, işletme ve bakım açısından ikisi arasındaki kapsamlı farklılığı belirler.

II. Altı Temel Boyutta Karşılaştırma

Karşılaştırma Öğesi	Kuru Tip Trafo	Yağlı Transformatör
1. Güvenlik ve Çevre Koruma	Yanmaz, patlamaya dayanıklı ve kirlilik içermez. F/H Sınıfı yalıtım standartlarını karşılar. Yağ sızıntısı veya yanma riski yoktur. GB50016 yangın koduna uygundur. Yoğun nüfuslu alanlar ve yer altı alanları için idealdir.	Yağ sızıntısı ve yangın riski. Yağ karterleri ve yangınla mücadele tesisleri gerektirir. Mineral yağ sızıntısı, daha sıkı çevre düzenlemelerine tabi olarak toprağı ve su kaynaklarını kirletebilir.
2. Uygulama Senaryoları	Ticari kompleksler, veri merkezleri, hastaneler, okullar, metrolar ve yüksek binaların bodrumları gibi kapalı, yangın güvenliği yüksek mekanlarda tercih edilir. Tek ünite kapasitesi esas olarak 2500kVA'nın altındadır.	Esas olarak dış mekan trafo merkezlerinde, endüstriyel parklarda, rüzgar ve güneş enerji santrallerinde ve yüksek kapasiteli merkezi güç kaynağında kullanılır. Ultra yüksek güç gereksinimlerini karşılayabilir.
3. Kurulum ve Bakım	Küçük boyut, esnek kurulum, bakım gerektirmez veya az bakım gerektirir. Yalnızca düzenli toz giderme ve sıcaklık kontrol kontrolleri gerektirir. Üretimi kesintiye uğratmadan kısa kapanma bakım süresi.	Düzenli yağ örneği testi, yağ ikmali ve sızıntı yönetimi gerektirir. Ağır bakım iş yükü; Her 5-8 yılda bir yağ değişimi gereklidir. Birim başına yüksek bakım maliyeti.
4. Maliyet ve Ekonomi	İlk satın alma maliyeti %15-%20 daha yüksektir, ancak yaşam döngüsü bakım maliyeti daha düşüktür ve uzun vadeli üstün maliyet performansı sunar.	İlk yatırım %30 - %50 daha düşüktür, büyük kapasiteli senaryolarda olağanüstü ekonomi sağlanır, ancak işletme ve uyumluluk maliyetleri daha yüksektir.
5. Enerji Verimliliği ve Kaybı	GB 20052-2024 Seviye 1/2 enerji verimliliğini karşılar. Boşta kayıp daha düşük, hafif yük koşullarında daha fazla enerji tasarrufu.	GB 20052-2024 Seviye 1/2 enerji verimliliğini karşılar. Daha iyi yük kaybı performansı, ağır hizmet tipi sürekli çalışmaya daha uygun.
6. Çevresel Uyumluluk	Neme ve toza karşı zayıf direnç; yüksek nem ve aşındırıcı ortamlarda gelişmiş koruma gerektirir.	Sağlam sızdırmaz yapı, zorlu dış ortam ortamlarına daha güçlü uyum sağlama ve mükemmel hava koşullarına dayanıklılık.

III. Yeni Düzenlemelerin Uygulanması: Ekipman Seçimi Standartlara Uygun Olmalı

Şubat 2025'ten itibaren güç transformatörleri için zorunlu bir ulusal standart olan GB 20052-2024, enerji verimliliği derecelerini ve aşamalı olarak kullanımdan kaldırma programlarını belirtir. Yeni inşaat projelerinde düşük verimli modellerin seçimi kesinlikle yasaktır ve mevcut yüksek enerji tüketen ekipmanların kademeli olarak kullanımdan kaldırılması gerekmektedir. Sivil binalarda bina içi enerji dağıtımı için GB 51348-2019 zorunlu hükümleri uyarınca kuru tip veya yanmaz sıvı yalıtımlı transformatörlerin seçilmesi gerekmektedir.

IV. Seçim Önerileri: Uygulama Senaryolarına Göre Hassas Eşleştirme

Kuru tipi seçin: İç mekan ortamları, yüksek doluluk alanları, katı yangın güvenliği gereksinimleri, sınırlı alan, hafif yük dalgalanmaları ve çevre korumasına ve düşük bakıma odaklanma.

Yağa batırılmış olanı seçin: Dış mekan kullanımı, büyük kapasiteli konsantre yükler, sürekli ağır yükler, zorlu ortamlar ve düşük başlangıç maliyetlerinin ön planda olduğu durumlar için.

V. Endüstri Eğilimleri

Güvenlik ve düşük karbon hedefleri doğrultusunda kuru tip transformatörlerin kentsel dağıtım ağlarında, veri merkezlerinde ve yeni altyapı sektörlerinde yaygınlaşma oranı artmaya devam ediyor; Yağa batırılmış transformatörler, büyük kapasitelerinden ve maliyet etkinliklerinden yararlanarak, endüstriyel enerji uygulamalarının yanı sıra dış mekan güç iletimi ve dönüşümünde de baskın olmaya devam ediyor. Bu iki tip ekipman birbirini dışlamaz; bunun yerine, farklı senaryolarda birbirlerini tamamlarlar ve modern enerji şebekelerinin güvenli ve verimli çalışmasını desteklemek için birlikte çalışırlar.

Güç ekipmanı üreticileri, seçimin güvenlik, enerji verimliliği, işletme ve bakım ile mevzuat uyumluluğunu dengelemesi gerektiğini tavsiye ediyor. Yanlış seçimden kaynaklanan artan maliyetleri, güvenlik tehlikelerini ve uyumluluk risklerini önlemek için yük özellikleri, kurulum ortamları ve bütçe döngüleri dikkate alınarak kararlar kapsamlı bir şekilde alınmalıdır.
