Alçak Gerilim Komple Set Ekipmanları

1.Temel Tanım

Alçak gerilim komple set ekipmanları, AC voltajının ≤ 1000V ve DC voltajının ≤ 1500V olduğu senaryolarda güç dağıtımı, kontrolü ve koruması için kullanılan elektrikli cihazların komple setidir. Esas olarak alçak gerilim komple set şalt sistemini, alçak gerilim şalt dolaplarını, alçak gerilim dağıtım kutularını ve diğer kategorileri içerir. Güç sistemlerinde alçak gerilim güç iletiminin temel ekipmanı olarak fabrikalarda, binalarda, yeni enerjide ve diğer alanlarda yaygın olarak kullanılmaktadır.

Bu tür ekipmanların tasarımı, üretimi ve çalıştırılması, GB/T 7251 serisi ulusal standartlara kesinlikle uygun olmalı ve Çin Zorunlu Ürün Sertifikasyonunu (CCC) geçmelidir. Şu anda, alçak gerilim komple set ekipmanları zeka ve dijitalleşmeye doğru ilerlemektedir. Uluslararası standartAkıllı Komple Set Ekipmanı için Ek Gereksinimler(IEC TS 63290), endüstriyel gelişim için uluslararası bir temel sağlayacak şekilde Çin tarafından yönetilen ve formüle edilen resmi olarak piyasaya sürüldü. Yeni nesil akıllı ekipmanlar genel olarak, çalışma durumunun gerçek zamanlı izlenmesini, arızaların öngörülü bakımını ve uzaktan kontrolü gerçekleştirebilen dijital ağ geçitleri ve kablosuz sensörlerle donatılmıştır. Örneğin, ABB MNS® 3.0 Dijital alçak gerilim şalt cihazı ve Hualong One için yerli Sınıf 1E alçak gerilim komple set şalt tesisi sektördeki tipik temsilcilerdir.

2. Ekipman Bileşimi

Alçak gerilim komple set ekipmanının temel işlevleri şunlardır: transformatörler tarafından iletilen gücün alınması ve makul şekilde dağıtılması; devreleri aşırı yük ve kısa devre hatalarına karşı korumak; Dahili anahtarlama cihazlarının anahtarlama kontrolünü ve çalışma izlemesini gerçekleştirmek.

Kategori bölümü açısından bakıldığında alçak gerilim şalter dolaplarını, dağıtım panolarını, kontrol kutularını, şalter kutularını ve diğer ekipmanları kapsar. Fonksiyonlara göre dağıtım tipi PCC kabinleri (Güç Kontrol Merkezi) ve motor tipi MCC kabinleri (Motor Kontrol Merkezi) olarak ikiye ayrılabilir. Alçak gerilim güç dağıtım sistemlerindeki yaygın kabin tipleri arasında giriş kabinleri, kapasitör kompanzasyon kabinleri, bağlantı kabinleri, çıkış kabinleri vb. yer alır. Piyasadaki MNS, GCS ve GCK gibi genel kullanıma yönelik çekmeceli tip şalter dolapları, nominal voltajı ≤ 690V ve nominal akımı 6300A dahilinde olan güç kaynağı ve dağıtım sistemleri için uygun standart modüllerle monte edilir.

Elektrik yapısı açısından ekipman ana devre (birincil devre) ve yardımcı devre (ikincil devre) olarak ikiye ayrılır. Ana devre güç aktarımından sorumludur ve temel bileşenleri devre kesicileri, sigortaları, kontaktörleri, termik röleleri, akım transformatörlerini vb. içerir. Yardımcı devre kontrol ve sinyal iletiminden sorumludur ve temel bileşenleri sayaçları, kontrol düğmelerini, röleleri, izleme ve kontrol ünitelerini vb. içerir.

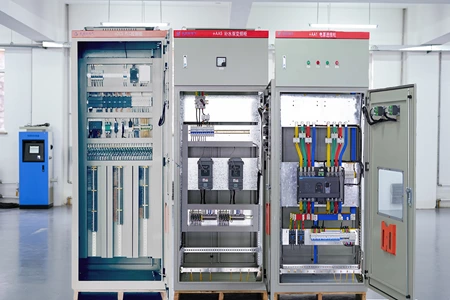

Fiziksel yapı açısından bakıldığında standart bir kabin, destek ve koruma için bir kabin gövdesi, güç iletimi için ana baralar ve branşman baralarının yanı sıra bara odaları, elektrikli ekipman ve bileşenler için bir kurulum alanı ve besleyici kabloların kurulumu ve bağlanması için bir kablo bağlantı odası içerir. Çekmeceli tip alçak gerilim komple set şalt cihazının bileşenleri, çıkarılabilir çekmece ünitelerine monte edilir.

3. Çalışma Prensibi

A.Temel Süreç Alçak gerilim komple set şalt sisteminin temel görevleri şunlardır: transformatörlerden güç almak, baralar aracılığıyla her bir besleyici devresine dağıtmak ve aşağı yöndeki ekipmanlara güç sağlamak; devreleri aşırı yük ve kısa devre hatalarına karşı korumak; Dahili anahtarlama cihazlarının anahtarlanmasının ve izlenmesinin hassas bir şekilde kontrol edilmesi.

B.Çift Güç Otomatik Transferİki giriş devre kesicisi ve veri yolu bağlayıcı devre kesicisi elektriksel/mekanik olarak birbirine kilitlenmiştir. Bir devre arızalandığında, güç kaynağı güvenilirliğini artırmak için yedek güç kaynağı otomatik olarak açılır.

C.Akıllı Çalışma ModuField bus + PLC/SCADA sistemi, uzaktan kontrol, veri toplama, durum izleme, akıllı teşhis ve öngörücü bakımı gerçekleştirir.

4. Ana Türler ve Ürünler

4.1 Çekmeceli Tip Şalter Dolapları

A.Temsilci: MNS, GCS, GCK

B.Standartlar: IEC 60439-1, GB/T 7251

C.Uygulama: 50Hz, ≤690V, ≤6300A güç kaynağı ve dağıtım sistemleri

4.2 Sabit Ayrılmış Tip Şalt Tesisi

A.Temsilci: GCD

B.Kompozisyon: Güç Merkezi (PC) kabini + Motor Kontrol Merkezi (MCC) kabini

4.3 Akıllı Dijital Komple Set Ekipmanı

A.Standart konfigürasyon: Ağ geçidi, sensörler, kablosuz sıcaklık ölçümü, iletişim modülleri

B.Yetenekler: Uzaktan izleme, erken uyarı, işletme ve bakım yönetimi

5. Teknik Parametreler ve Standartlar

5.1 Temel Teknik Parametreler

· AC: ≤ 1000V, frekans ≤ 1000Hz

· DC: ≤ 1500V

· Endüstriyel ortak kullanım: ≤ 690V, maksimum akım 6300A

5.2 Ulusal Standartlar

· GB/T 7251.1-2023: Alçak gerilim şalt ve kontrol donanımı düzenekleri için genel kurallar

· GB/T 7251.2-2023: Güç anahtarlama donanımı ve kontrol donanımı düzenekleri (eski sürüm GB/T 7251.12-2013'ün yerine geçer)

· GB/T 7251.3: Dağıtım panoları için özel gereksinimler

· GB/T 7251.4: İnşaat sahalarındaki montajlara yönelik özel gereksinimler

· GB/T 15576: Alçak gerilim komple set reaktif güç kompanzasyon ekipmanı

5.3 Uluslararası Standartlar

· IEC TS 63290: Akıllı Komple Set Ekipmanı için Ek Gereksinimler (Çin öncülüğünde ve formüle edilmiştir)

5.4 Sertifikasyon ve Denetim

· Zorunlu: CCC Sertifikası (GB/T 7251.2-2023'e göre)

· Gönüllü: CQC 3177-2025 Enerji Tasarrufu Sertifikasyonu Teknik Şartnamesi

· Numune alma inceleme öğeleri: İşaretleme, bileşen konfigürasyonu, dahili devreler ve bağlantılar, harici iletken terminalleri, kablolama, operasyonel performans ve işlevler, dielektrik özellikler, elektrik çarpmasına karşı koruma ve koruyucu devrelerin bütünlüğü, açıklık ve kaçak mesafesi vb.

6. Uygulama Alanları

A.Geleneksel Sanayi ve Enerji: Enerji santralleri, trafo merkezleri, sanayi ve madencilik işletmeleri, petrol, kimya sanayi, metalurji, güç dağıtımı, motor kontrolü ve aydınlatma güç dönüşümü ve kontrolü olarak güç kaynağı ve dağıtım sistemlerinde kullanılır.

B.Belediye ve İnşaat: Belediye inşaatları, binalar, alışveriş merkezi mülkleri, büyük işletmeler, hastaneler, okullar, ticari kompleksler ve diğer enerji dağıtım sistemleri.

C.Gelişen ve Kritik Altyapı: Veri merkezleri, yeni enerji, demiryolu taşımacılığı gibi güç kaynağı güvenilirliği ve zekası açısından yüksek gereksinimlere sahip kritik güç uygulama senaryoları için özellikle uygundur.

D.Temel amaçlar: Kararlı ve güvenli güç kaynağı sağlamak için güç dağıtımı, dönüşümü, kontrolü ve reaktif güç kompanzasyonu.

7. Güvenli Çalıştırma Gereksinimleri

7.1 Operasyon Denetiminin Önemli Noktaları

· Güç dağıtım paneli ve panel üzerindeki elektrikli bileşenlerin etiketlerini ve numaralarını açık ve doğru bir şekilde belirtin; Panel üzerindeki tüm çalıştırma kollarının, düğmelerin ve tuşların sağlam sabitlenmesi, doğru konumu ve esnek çalışması, gerçek saha koşullarına uygun şekilde.

· Güç dağıtım panelindeki kapanma/açma sinyal ışıkları ve diğer sinyallerin doğru gösterimi.

· Ayırıcıların, devre kesicilerin, sigortaların, transformatörlerin vb. sıkı kontakları, aşırı ısınma veya renk değişikliği olmaz.

· Sekonder devre kablolarının izolasyonunda hasar veya eskime yok.

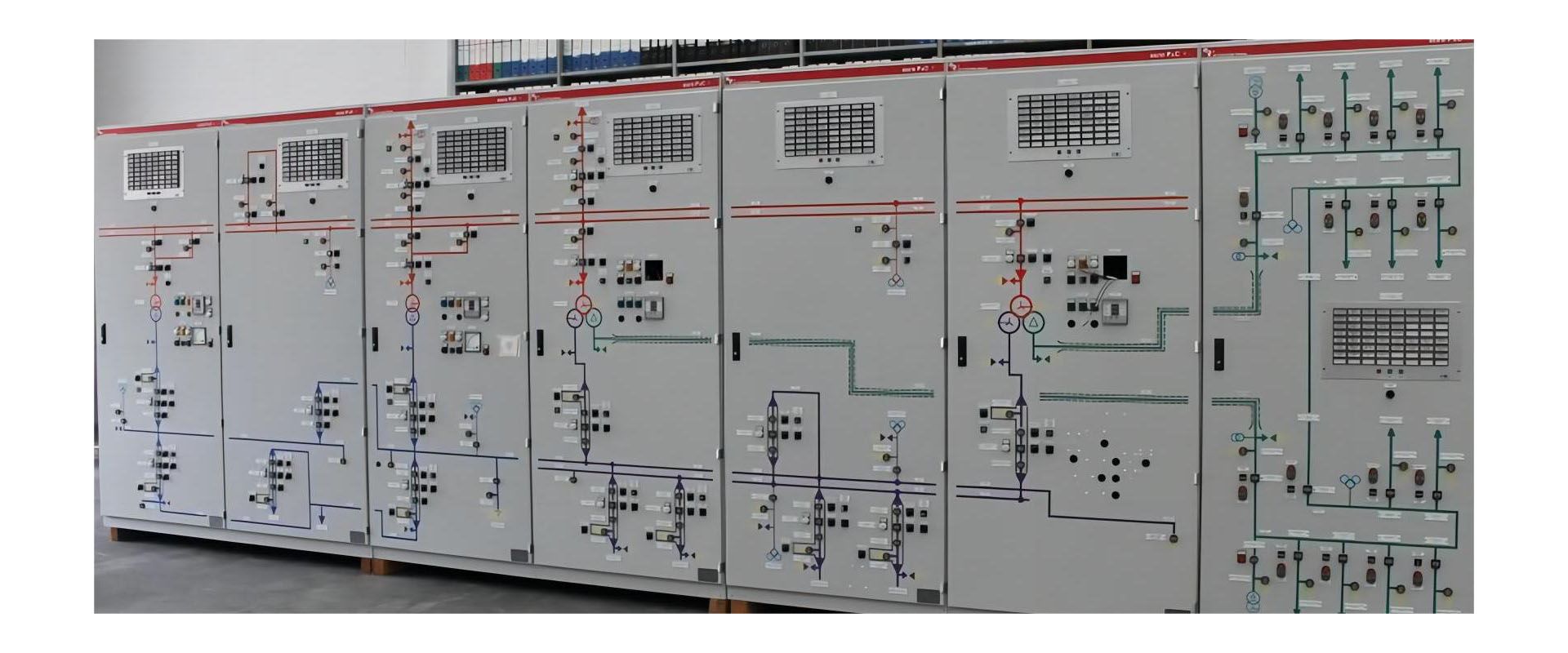

· Güç dağıtım panosunda bir çalışma taklit kartı bulunduğunda, taklit kartı, sahadaki elektrikli ekipmanın çalışma durumuyla tutarlıdır.

· Firma sayaçları veya cam kapaklar, doğru sayaç göstergeleri.

· Güç dağıtım odasındaki lambaların iyi aydınlatılması, parlak ve düzgün aydınlatma, sayaçlara bakıldığında parlama olmaması.

· Denetimde tespit edilen sorunları zamanında ele alın ve kayıtlarını tutun.

7.2 Alçak Gerilim Gerilimli Çalışmaya İlişkin Güvenlik Şartnameleri

· Canlı çalışma özel bir kişi tarafından denetlenmeli, yalıtımlı saplı aletler kullanılmalı, kuru yalıtım malzemeleri üzerinde durulmalı, yalıtımlı eldivenler, koruyucu kasklar ve uzun kollu iş kıyafetleri giyilmelidir. Dosya, metal cetvel, fırça ve toz bezinin metal nesnelerle kullanılması kesinlikle yasaktır.

· Yüksek ve alçak gerilim ile aynı kutup üzerine kurulmuş alçak gerilim canlı hatlar üzerinde çalışırken, öncelikle yüksek gerilim hatlarına olan mesafeyi kontrol edin ve yüksek gerilim canlı ekipmanlarla kazara teması önlemek için önlemler alın.

· Alçak gerilim canlı iletkenler yalıtılmadan önce işçiler bunların üzerinden geçmeyecektir.

· Canlı düşük voltajlı güç dağıtım cihazları üzerinde çalışırken, insan vücudu ile toprak, insan vücudu ve çevredeki topraklanmış metal, insan vücudu ve diğer iletkenler arasında iyi bir yalıtım veya buna karşılık gelen güvenli mesafe olduğundan emin olun. Fazlar arası kısa devreyi ve tek fazlı topraklamayı önlemek için izolasyon tedbirleri alınacaktır.

· Direklere tırmanmadan önce faz ve nötr kabloları ayırt edin ve iyi bir çalışma konumu seçin.

· Kabloların bağlantısını keserken, önce faz kablolarının, ardından nötr kabloların bağlantısını kesin; kabloları bağlarken sıra tersine çevrilir.

· Alçak gerilimin faz-faz mesafesinin küçük olması nedeniyle bakım sırasında insan vücudunun iki tel ucunun aynı anda temas etmemesine dikkat edilmelidir.
