Bir trafo merkezindeki güç ekipmanları nelerdir ve bunların işlevleri nelerdir?

Birincil Ekipman (Doğrudan güç kullanımı için çekirdek donanım)

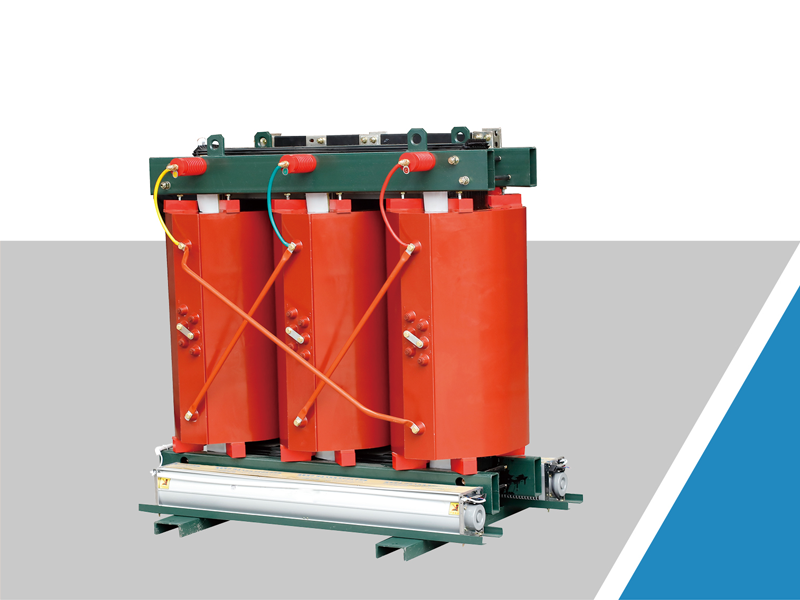

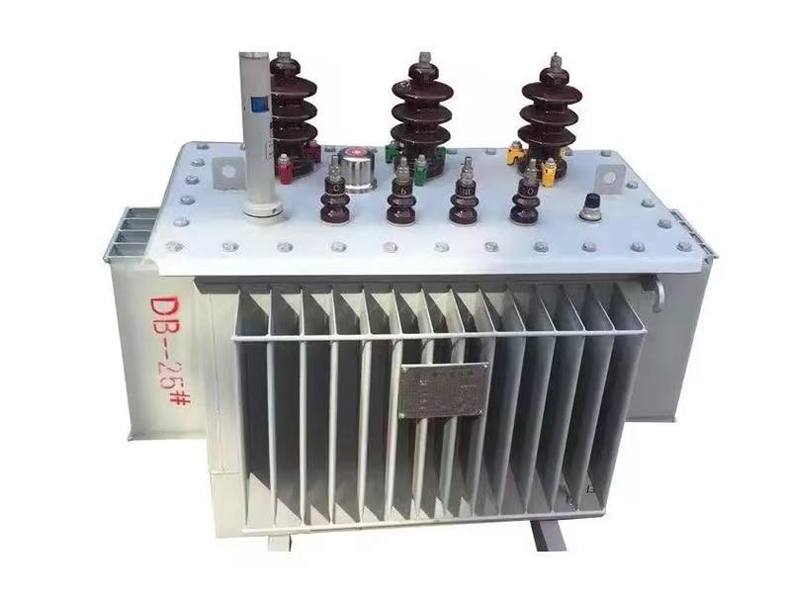

Güç Transformatörü İletim ve dağıtım gereksinimlerine uyum sağlamak için elektromanyetik indüksiyon yoluyla voltajı artıran veya azaltan bir trafo merkezinin temel ekipmanıdır. Yaygın tipler arasında yağa batırılmış transformatörler ve kuru tip transformatörler bulunur.

Devre KesiciHem kontrol hem de koruma fonksiyonlarına hizmet eder. Güç kaynağını ayarlamak için normal koşullar altında devreleri açıp kapatabilir ve kazaların büyümesini önlemek için arıza akımlarını (kısa devreler veya aşırı yükler gibi) hızlı bir şekilde kesebilir. Ark söndürme özelliğine sahiptir; yaygın tipler arasında SF₆ devre kesiciler ve vakumlu devre kesiciler bulunur.

Bağlantı Kesme Anahtarı Esas olarak bakım sırasında güç kaynağını izole etmek için kullanılır ve bakım personelinin güvenliğini sağlamak için görünür bir açık nokta oluşturur. Ark söndürme özelliği yoktur ve yük altında çalıştırılamaz, bu nedenle devre kesici ile birlikte kullanılması gerekir.

Akım Trafosu (CT) Hattaki büyük akımları standart küçük akımlara (genellikle 5A veya 1A) dönüştürerek ölçüm cihazları ve röle koruma cihazları için sinyaller sağlarken, personel ve ekipman güvenliğini sağlamak için yüksek ve alçak gerilimleri izole eder.

Gerilim Transformatörü (PT) Yüksek gerilimi standart düşük gerilime (genellikle 100 V) dönüştürerek ölçüm ve koruma cihazları için doğru gerilim sinyalleri sağlayarak ölçüm ve korumanın doğruluğunu sağlar.

Parafudr Esas olarak yıldırım veya anahtarlama işlemlerinden kaynaklanan aşırı gerilimlere karşı koruma sağlamak için kullanılır. Ekipman yalıtımını korumak için aşırı gerilim yüklerini doğrusal olmayan dirençler aracılığıyla toprağa boşaltır; En yaygın tip çinko oksit parafudrdur.

BaraElektrik enerjisini toplamak, dağıtmak ve iletmek için kullanılan, trafo merkezi içindeki güç iletimi için "ana arter". Genellikle bakır veya alüminyumdan yapılır, dikdörtgen ve boru gibi çeşitli formlarda olur.

Güç KablosuGüç iletimi için kullanılır, az yer kaplar ve yüksek güvenilirliğe sahiptir, farklı voltaj seviyelerindeki güç iletim senaryolarına uygundur.

ReaktörEsas olarak kısa devre akımlarını sınırlamak ve hatların kapasitif reaktif gücünü telafi etmek için kullanılır, seri veya paralel bağlantı yoluyla güç sisteminin stabilitesini artırır.

Kapasitör BankasıGüç şebekesinin reaktif gücünü telafi etmek, güç faktörünü iyileştirmek, böylece güç kalitesini iyileştirmek, hat kayıplarını azaltmak ve güç kaynağı verimliliğini artırmak için kullanılır.

İkincil Ekipman (İzleme, kontrol ve koruma için "sinir merkezi")

Röle Koruma CihazıAkım ve gerilim gibi arıza sinyallerini gerçek zamanlı olarak toplayıp analiz edip değerlendirdikten sonra devre kesicilere açma komutları göndererek arıza bölümlerini hızlı bir şekilde giderir, kazaların yayılmasını önler ve sistem güvenliğini sağlar.

SCADA İzleme SistemiEkipmanın gerçek zamanlı çalışma verilerini (voltaj, akım ve sıcaklık gibi) toplar ve uzaktan kontrol işlemlerini destekleyerek bakım personelinin ekipman durumunu uzaktan izlemesine ve gözetimsiz veya minimum katılımlı çalışmayı gerçekleştirmesine olanak tanır.

DC Güç Kaynağı CihazıRöle koruma ve izleme sistemleri gibi ikincil ekipmanlar için kararlı DC gücü sağlayarak, ana koruma ve kontrol ekipmanlarının ana güç kesildiğinde hala normal şekilde çalışabilmesini sağlar.

Ölçüm Cihazı Ticari uzlaşma ve iç enerji tüketim istatistikleri için elektrik enerjisinin iletimini ve tüketimini doğru bir şekilde ölçer. Ölçüm doğruluğunu sağlamak için düzenli kalibrasyona ihtiyaç duyar.
