MNS Alçak Gerilim Çekmeceli Şalt Cihazı Nedir?

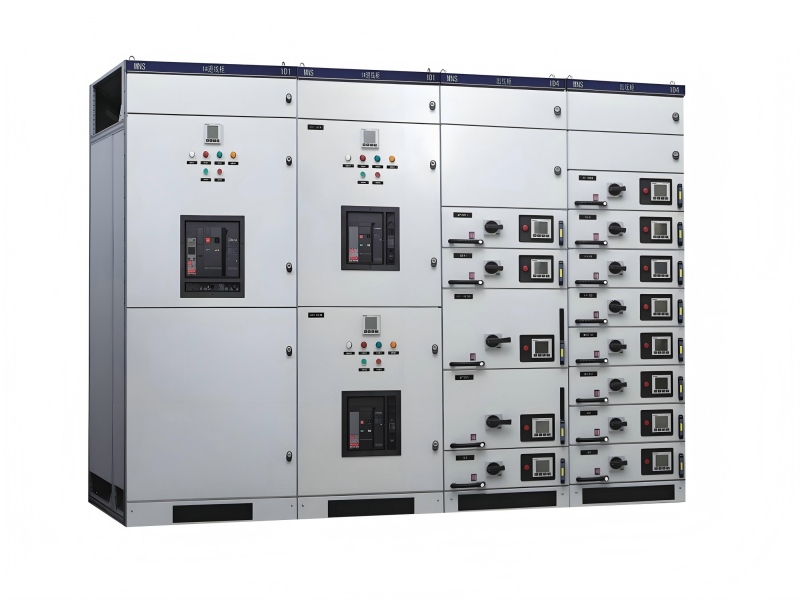

MNS Alçak Gerilim Çekmeceli Şalt Cihazı

MNS alçak gerilim çekmeceli şalt cihazı, alçak gerilim güç dağıtım sistemleri için özel olarak tasarlanmış, 50-60Hz AC frekansına ve 660V ve altında nominal çalışma voltajına sahip güç ağlarına uygulanabilen modüllü birleştirilmiş bir cihazdır.

Çekirdek yapısı, çekmece üniteleri için üç konumlu tasarıma (bağlı/test/ayrılmış) sahip ve 1-3 ana ünitenin yanı sıra 1/4 ve 1/2 alt ünitelerin karışık konfigürasyonunu destekleyen 25 mm modüllü C kesitli çelik çerçevelerle birleştirilmiştir. Kabinin toplam etkin kurulum yüksekliği 1800 mm'ye ulaşır. Bu ekipmanın yatay barasının maksimum anma akımı 5000A'ya ulaşabilir ve dikey baranın dayanma akımı 900A ila 1600A arasında değişir ve IP30 ila IP54 standartlarını kapsayan bir koruma sınıfına sahiptir.

Uygulama senaryoları enerji santralleri, endüstriyel ve madencilik işletmeleri ve belediye inşaatları gibi geleneksel ortamları içerir. Özel işlemlerden sonra açık denizdeki petrol platformları ve nükleer enerji santralleri gibi zorlu ortamlarda da kullanılabilir.

İçindekiler

1. Çekirdek Yapı

2. Teknik Özellikler

3. Çevresel Uyumluluk

4. Tipik Uygulamalar

5. Yenilikçi Tasarım

6. Kalite Kontrol

1. Çekirdek Yapısı (Modüler, Modül E=25mm)

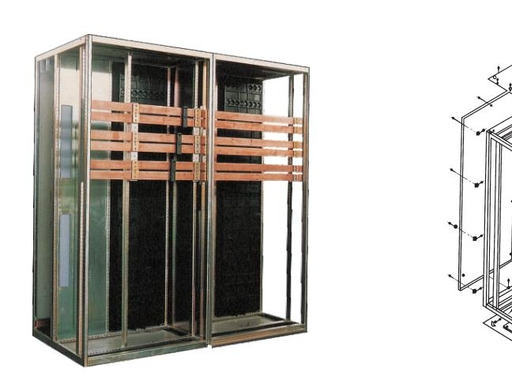

1.1 Dolap Çerçevesi

- Malzeme: Mükemmel korozyon önleyici performans ve güvenilir topraklama için 25 mm modüllü delikli, galvanizli ve toz püskürtmeli soğuk haddelenmiş çelik C şekilli profiller.

- Ortak Boyutlar: Yükseklik 2200 mm, genişlik 400/600/800 mm, derinlik 800/1000 mm.

- Bölme Tasarımı: Her alan arasında güvenli izolasyona sahip bağımsız fonksiyonel bölme, bara bölmesi ve kablo bölmesi.

1.2 Fonksiyonel Birimler (Çekmeli Çekirdek Tipi)

(1) PC Ünitesi (Güç Hücresi, Gelen / Veri Yolu Bağlayıcısı / Yüksek Akım Besleyici)

- Büyük akım uygulamaları için Emax gibi devre kesicilerle donatılmış sabit veya çekmeceli tip konfigürasyonu benimser.

- Montaj Pozisyonu: Kabinetin üst veya arka kısmı, yüksek kesme kapasiteli ana baraya bağlanır.

(2) MCC Ünitesi (Motor Kontrol Merkezi, Çekmece Tipi Çıkış)

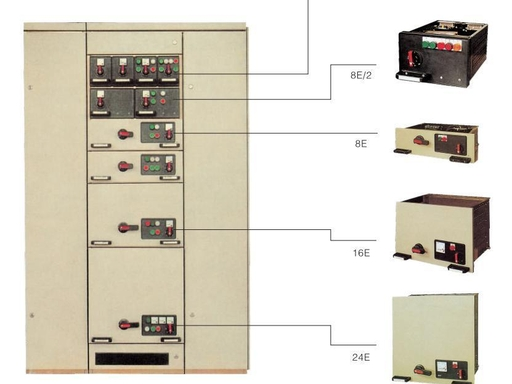

- Standart Çekmece Boyutları: Yükseklik 100/150/200mm (4E/6E/8E).

- Fonksiyonlar: Motor kontrolü (direkt start/yıldız-üçgen start/yumuşak start), güç besleme, aydınlatma ve kontrol devreleri.

- Üç Çalışma Pozisyonu: Çalışma (bağlı), Test (izole), Çekmeceli (güç kapalı), yanlış çalışmayı önlemek için mekanik kilitlerle donatılmıştır.

(3) Kompanzasyon Birimi

- Reaktif güç kompanzasyonu ve harmonik bastırma için kondansatör ve reaktör setleriyle birlikte monte edilir.

(4) Ölçüm Ünitesi

- Elektrik enerjisi ölçümü ve operasyonel izlemeyi gerçekleştirmek için PT, CT ve elektrik sayaçlarıyla donatılmıştır.

1.3 Bara Sistemi

- Ana Bara: Güç dağıtımı için yalıtkan desteklerle yatay olarak düzenlenmiş TMY bakır baralar.

- Dağıtım Barası: Güvenilir kontak performansı için dikey olarak düzenlenmiş ve çekmecelere geçmeli bağlantılarla bağlanmıştır.

- Topraklama Sistemi: Sürekli koruma performansı sağlamak için dolap gövdesi, çerçeve ve çekmecelerin komple topraklanması.

1.4 Koruma ve Güvenlik

- Koruma Sınıfı: Standart IP30, elektrik çarpmasına ve yabancı cisimlere karşı koruma için özelleştirilebilir IP40/IP54.

- Kilitleme Cihazları: Üç konumlu çekmeceler için mekanik kilitlemeler, devre kesiciler ve ayırıcılar arasındaki kilitlemelerin yanı sıra kapı ve devre kesici kilitlemeleri.

- Yalıtım Yapısı: Ark önleme ve kazara dokunmaya karşı koruma için yüksek mukavemetli alev geciktirici mühendislik plastik bölmeleri.

2. Teknik Özellikler

ABB teknolojisine dayalı optimize edilmiş tasarım, modülerleştirme yoluyla çeşitli bileşenlerin montajını gerçekleştirir. Çekmece ünitesi, hızlı takma ve çıkarma işlemlerini desteklemek için mekanik bir kilitleme cihazıyla donatılmıştır. Ana devre fişi, üstün dinamik ve termal kararlılıkla birlikte mükemmel kısa süreli dayanım kapasitesi ve yüksek kesme kapasitesine sahiptir. Esnek elektrik şeması çoğu güç dağıtım senaryosunu karşılayabilir.

Kabin, soğuk haddelenmiş çelik levha ve alüminize çinko levhanın çift korozyon önleyici işlemine sahip kalın bir C profilli iskelet yapısını benimser. Dahili işlevsel alanlar, alev geciktirici mühendislik plastik plakaları ile fiziksel olarak izole edilmiş yatay bara bölmesi, elektrik bileşen bölmesi ve kablo bölmesini içerir. Standart kabin, eksiksiz modüler karma konfigürasyona ve güçlü sahne uyarlanabilirliğine sahiptir.

3. Çevresel Uyumluluk

Geleneksel çalışma sıcaklığı aralığı, ortam hava sıcaklığı için +40°C'den yüksek ve -5°C'den düşük değildir; 24 saat içindeki ortalama sıcaklık +35°C'yi aşmaz. Nem koşulları açısından, bağıl nem maksimum +40°C sıcaklıkta %50'yi geçmemelidir ve +20°C'de %90'a kadar ulaşabilir.

Çift modlu ısı dağıtma sistemleri özel ortamlar için yapılandırılmıştır. Hava soğutma modunda hareketli ısı dağıtım plakaları ve aktif karbon adsorpsiyon ağları kullanılırken, su soğutma modunda ısı dağıtımının sirkülasyonu için sarmal su boruları kullanılır. Çalışma modu nem sensörlerine göre otomatik olarak değiştirilebilir.

4. Tipik Uygulamalar

Enerji üretim alanında bu ekipman, büyük güçlü motorları kontrol etmek için güç merkezi kabini görevi görür ve geleneksel seri devre kesicilerle donatılmıştır. Trafo merkezi uygulamalarında dikey bara, istikrarlı sürekli akım taşıma performansına sahip çift katmanlı bir yapı tasarımını benimser. Petrokimya endüstrisi senaryoları için IP54 koruma sınıfına sahip kabinler seçilmiş olup, busbar bölmesi asit ve alkaliye dayanıklı boya ile kaplanmıştır.

2024 yılında piyasaya sürülen geliştirilmiş patentli model, elektrikli teleskopik çubuk senkron kontrol çekmeceleri ve döner filtre elek yapılarını ekleyerek enerji üretimi, iletimi ve dağıtım senaryolarında operasyonel verimliliği ve güvenilirliği artırıyor.

5. Yenilikçi Tasarım

Jiangsu Linmai Electric'in 2024 yılındaki faydalı model patenti (CN215221413U), üç grup sabit plakanın senkronize hareketini kontrol eden elektrikli teleskopik çubuklarla çok çekmeceli bağlantı işlemini gerçekleştiriyor.

Shandong Dingsheng'in 2024'teki buluş patenti (CN114665407A), neme dayanıklı performans tasarımını içerir. Modüler çekmece yapısı, çift modlu ısı dağıtma sistemi ve nem indüksiyon tetik mekanizması nemli ortamlara uyumu artırır. Kabinin üst bölmesinin ve su depolama tankının bağlantı cihazı, yağmur suyunun geri akışını etkili bir şekilde önler ve alt akış kılavuzu yapısı drenaj verimliliğini artırır.

6. Kalite Kontrol

Ürün CCC sertifikasını almıştır ve üretim sürecinde GB7251.1-2005 standardını uygulamaktadır. Fabrika testi 2500V/1 dak dielektrik dayanım testini içerir.

Taşıma spesifikasyonu, tek sevkiyat miktarını en fazla 4 birim ile sınırlandırır ve kaldırma dikey sapması 15 dereceden az olacaktır. Devreye alma sırasında kontakların nitelikli kontak direncini sağlamak için üçten fazla çekmece takma testi gereklidir.

Özet

MNS şalt cihazı, modüler tasarıma, çekmeceli yapıya, yüksek güvenliğe, uygun bakıma ve akıllı genişletilebilirliğe sahip, üst düzey bir alçak gerilim komple ekipmanıdır. Güvenilir yapısı, istikrarlı güç kaynağı ve esnek bakımıyla endüstriyel ve önemli inşaat projelerinde alçak gerilim güç dağıtım sistemleri için tercih edilen ana ekipman haline gelmiştir.
