HB-12 Çevre Dostu Gaz Yalıtımlı Halka Ana Ünite

Ceho Çin'de bir üretici olup HB-12 Çevre Dostu Gaz Yalıtımlı Halka Ana Ünitemizi güvenle satın alabilirsiniz. Ve size en iyi satış sonrası hizmeti ve zamanında teslimatı sunacağız. Bu halka ana ünitesi, 12KV, üç fazlı AC 50Hz, tek veri yolu ve tek veri yolu segment sisteminden oluşan eksiksiz bir güç dağıtım cihazı setidir.

Talep Gönder

Ürün Açıklaması

HB-12 Çevre Dostu Gaz Yalıtımlı Ring Ana Ünitesi, 12KV gerilim, üç fazlı AC 50Hz, tek bara ve tek bara bölme sistemine sahip komple bir dağıtım ekipmanı setidir. Basit bir yapıya, esnek çalışmaya, güvenilir kilitlemeye ve uygun kuruluma sahiptir. Farklı kullanıcılara, farklı uygulamalar için tatmin edici teknik çözümler sunulabilmektedir. Sensör teknolojisi, otomatik kontrol teknolojisi ve bilgi teknolojisinin yanı sıra gelişmiş teknik performans ve basit ve esnek montaj çözümlerini benimseyerek, sürekli değişen pazar taleplerini karşılayabilir ve enerji şebekelerinin akıllı gereksinimlerine uygundur.

HB-12 Çevre Dostu Gaz Yalıtımlı Halka Ana Ünitesi, endüstriyel ve sivil kablo halka ağları ve dağıtım ağı terminal projelerine uygulanabilir. Elektrik enerjisinin alımı ve dağıtımına gelince, kentsel yerleşim alanlarında, küçük ikincil trafo merkezlerinde, şalter ofislerinde, kablo şube kutularında, kutu tipi trafo merkezlerinde, sanayi ve madencilik işletmelerinde, alışveriş merkezlerinde, havalimanlarında, metrolarda, rüzgar enerjisi üretiminde, hastanelerde, spor salonlarında, demiryollarında, tünellerde ve diğer yerlerde enerji dağıtımı için özellikle uygundur.

Hizmet Koşulları

Ortam hava sıcaklığı: -40°C-+50°C

Nem: Maksimum ortalama bağıl Değer, günlük<%95, aylık<%90

Yükseklik: ≤4000 M

Sismik direnç: 8 derece

Özel koşullar altında kullanım müzakere edilebilir

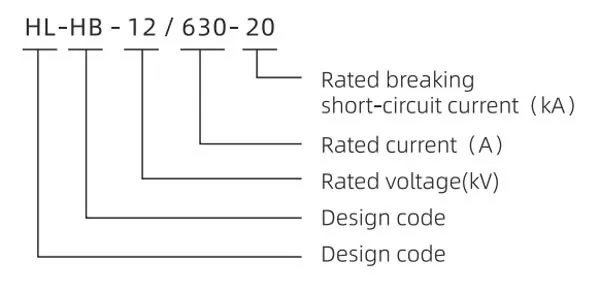

Modeli

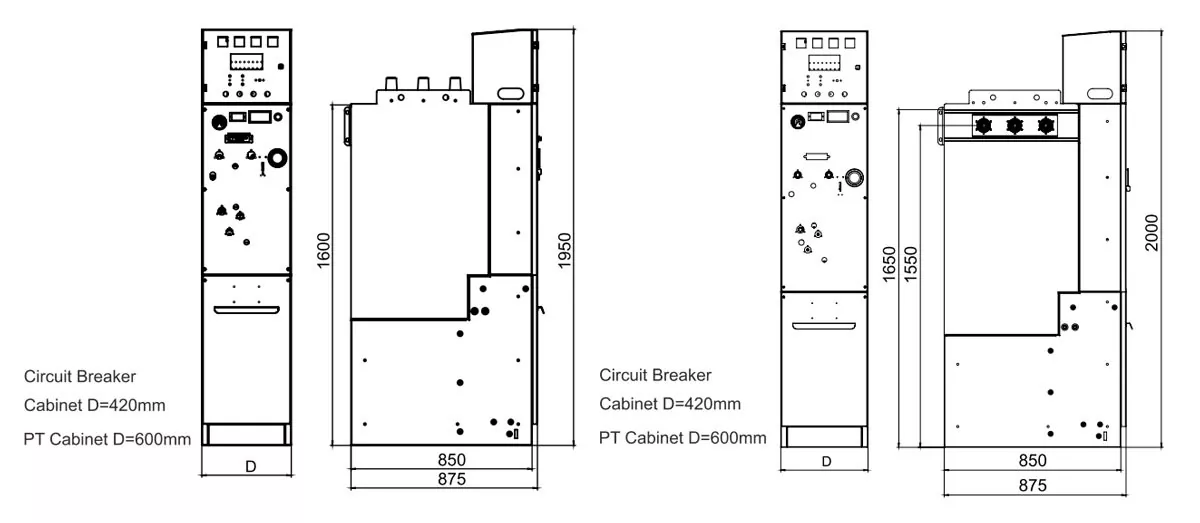

Hücrenin Boyutları

Dolap boyutu (G×D×Y)	Devre kesici kabini	Kablo bağlantı kabini	PT kabine
Üst genişleme	420×850×1950	420×850×1950	600×850×1950
Yan genişletme	420×850×2000	420×850×2000	600×850×1950

Teknik Parametre

Çevresel Gaz Yalıtımlı RMU'nun ana teknik parametreleri

Nominal gerilim	kV	12
Nominal akım	A	630
Ark söndürme yöntemi		Vakum anahtarı tüpü
Yalıtım yöntemi		Saf hava veya nitrojen
Nominal kısa devre kesme akımı	kV	20
Nominal kısa devre kesme süreleri	Kez	30
Nominal kısa devre kapatma akımı (tepe)	kV	50
Nominal kısa süreli dayanım akımı 3s (rms)	the	20 (Ana devre), 17, 4 (Topraklama devresi)
Nominal tepe dayanım akımı	the	50 (Ana devre), 43, 5 (Topraklama devresi)
Güç frekansı dayanım gerilimi (1 dak)	kV	42 (Fazdan toprağa, fazdan faza), 48(kesme)
Yıldırım darbe dayanım gerilimi	kV	75(Fazdan toprağa, fazdan faza), 85(kesme)
Kısmi deşarj	bilgisayar	≤20
Vbs'lerin nominal işlem sırası		O-0.3s-co-180s-co
Dahili ark hatalarına dayanıklıdır	KA\S	20/0,5
Mekanik ömür	Kez	10000 (VCB) 3000 (İzolasyon anahtarı, Topraklama anahtarı)
Her fazın ana devre direnci	mΩ	120
Topraklama anahtarı anma kısa devre yapma akımı (tepe değeri)	KA	43, 5
Topraklama ayırıcısı kapanma süreleri	Kez	2
Koruma derecesi	MPa	IP67 (Gaz kutusu), IP4X(gövde kasası)
Nominal gaz basıncı (gösterge basıncı)	MPa	0.02
Minimum çalışma gazı basıncı	0/0	0
Nominal yıllık kaçak oranı	ppm	0.01
Hava kutusundaki nem içeriği	kV	≤150
Yardımcı devre güç frekansı dayanım gerilimi (1 dak)		2

Devre kesicinin ana teknik parametresi

Nominal gerilim	12
Nominal akım	630
Nominal kısa devre kesme akımı	20
Nominal kısa devre kapatma akımı (tepe)	50
Nominal kısa süreli dayanım akımı 3s (rms)	20
Nominal tepe dayanım akımı	50
Nominal işlem sırası	O.-0.3s-C.O.-180s-C.O.
Güç frekansı dayanım gerilimi (1 dak)	42 (Fazdan toprağa, fazdan faza), 48 (kesme)
Yıldırım darbesine dayanma gerilimi (tepe)	75 (Fazdan toprağa, fazdan faza), 85 (kesme)
Kısmi deşarj	≤5
Mekanik ömür	10000
Faz başına ana döngü direnci	≤110
İletişim aralığı	9±1
Temas basıncının aşırı hareketi	3±0, 5
Nihai basınçla iletişime geçin	1800±100N
Üç fazlı açılma (farklı fazlar)	≤1
İletişim kapanma geri dönüş süresi	≤2
Kapanış zamanı	≤70
Açılış zamanı	≤60
Ortalama açılma hızı	1.1+0.2
Ortalama kapanma hızı	0,8+0,2
Nominal kısa devre akımı kesintisi sayısı	30
